HINWEIS
Der Prüfgasdurchfluss muss größer sein als der abgesaugte Durchfluss von der
Messgaspumpe (ca. 60 l/h)
Der Prüfgasüberschuss wird über die Entnahmesonde abgeblasen (Drucklose Auf‐
gabe am Analysator)
HINWEIS
Alternative Methode:
Einen Durchflussmesser zwischen Prüfgasflasche und Entnahmesonde installie‐
ren
Den Durchfluss auf ca. 100 l/h einstellen
Anschluss für die Justierung mit Prüfgas ab Verteilereinheit
Im laufenden Betrieb: In der Verteilereinheit die I-Luft-Leitung am Ventil KK1 Ein‐
b
gang "P" abschrauben und die Prüfgasleitung anschließen
Bei mehreren Messstellen: Prüfgasleitung an Ventil KK1 von Messstelle 1 an‐
°
schließen
Prüfgasflasche so weit öffnen, dass am Durchflussmesser ca. 60 l/h angezeigt
b
werden

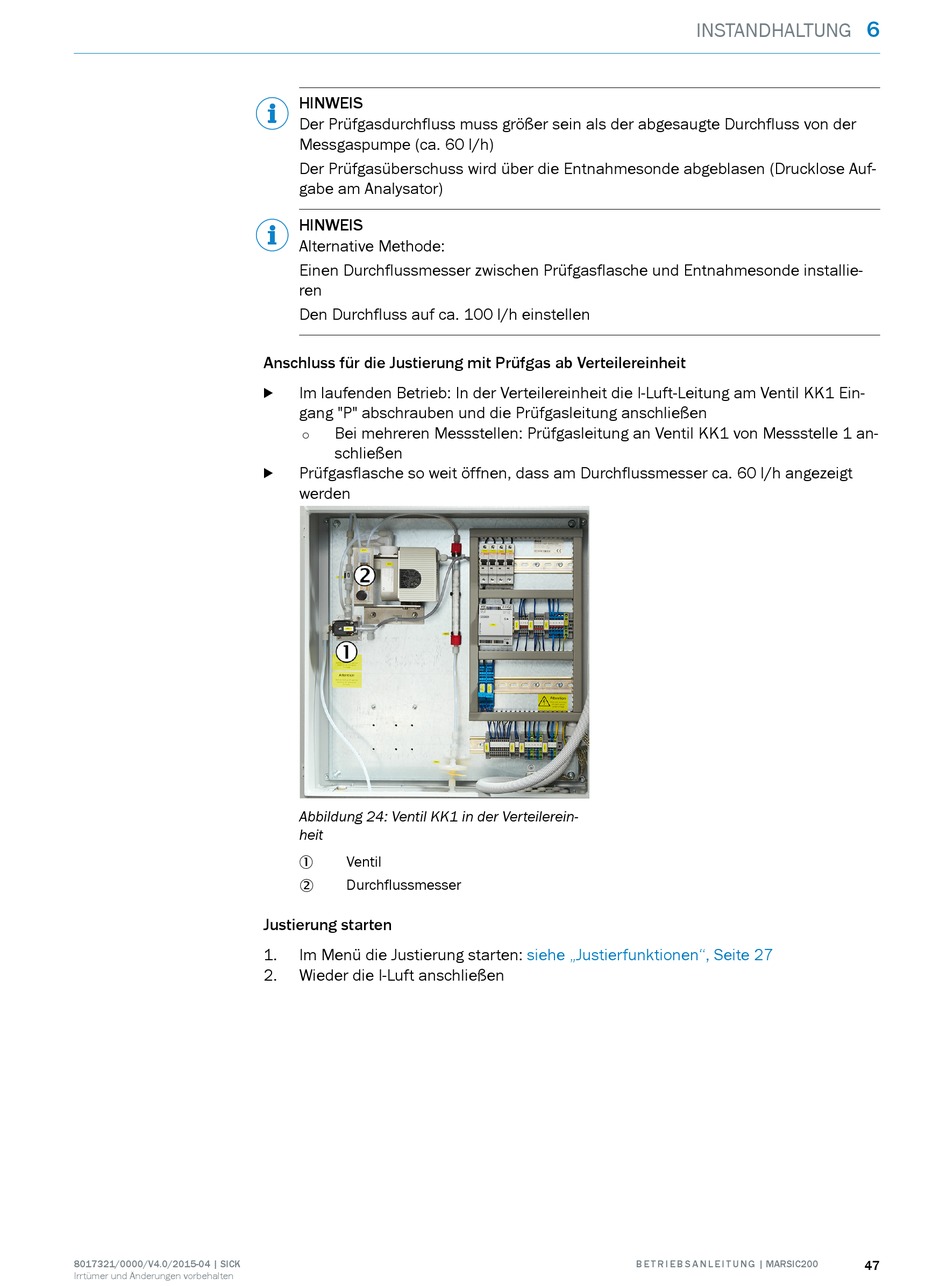

Abbildung 24: Ventil KK1 in der Verteilerein‐
heit
Ventil
Durchflussmesser
Justierung starten
1.
Im Menü die Justierung starten:
2.
Wieder die I-Luft anschließen
INSTANDHALTUNG
siehe „Justierfunktionen", Seite 27
