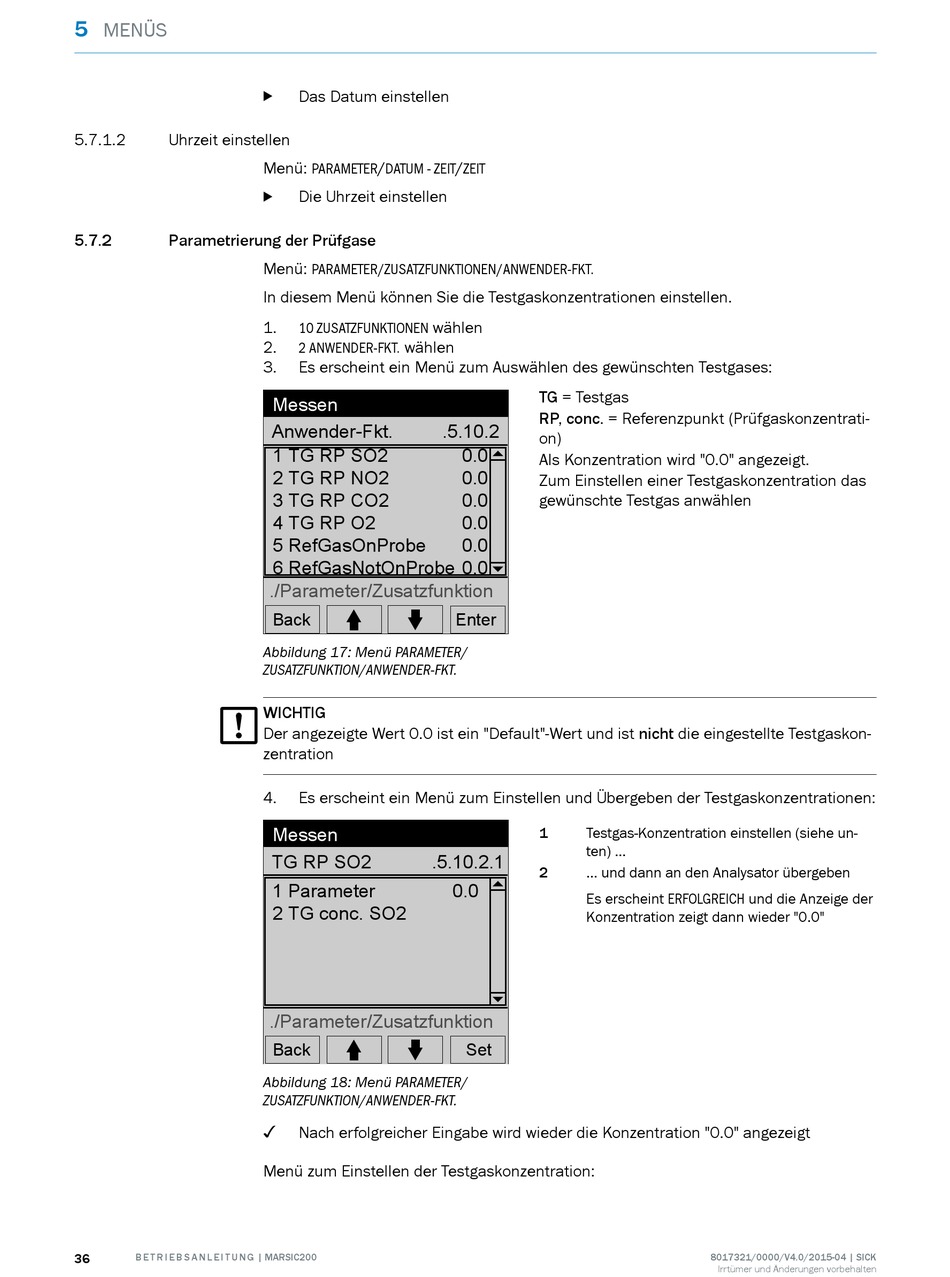

Uhrzeit Einstellen; Parametrierung Der Prüfgase - SICK MARSIC200 Bedienungsanleitung

5
MENÜS
5.7.1.2

Uhrzeit einstellen

5.7.2 Parametrierung der Prüfgase
36 B E T R I E B S A N L E I T U N G | MARSIC200
Das Datum einstellen
b
Menü: /
PARAMETER DATUM - ZEIT
Die Uhrzeit einstellen
b
Menü:
PARAMETER/ZUSATZFUNKTIONEN/ANWENDER-FKT.
In diesem Menü können Sie die Testgaskonzentrationen einstellen.
1. wählen
10 ZUSATZFUNKTIONEN
2. wählen
2 ANWENDER-FKT.
3. Es erscheint ein Menü zum Auswählen des gewünschten Testgases:
Messen
Anwender-Fkt. .5.10.2
1 TG RP SO2
2 TG RP NO2
3 TG RP CO2
4 TG RP O2
5 RefGasOnProbe
6 RefGasNotOnProbe
./Parameter/Zusatzfunktion
Back
Abbildung 17: Menü PARAMETER/
ZUSATZFUNKTION/ANWENDER-FKT.
WICHTIG
Der angezeigte Wert 0.0 ist ein "Default"-Wert und ist nicht die eingestellte Testgaskon‐
zentration
4. Es erscheint ein Menü zum Einstellen und Übergeben der Testgaskonzentrationen:
Messen
TG RP SO2 .5.10.2.1
1 Parameter
2 TG conc. SO2
./Parameter/Zusatzfunktion
Back
Abbildung 18: Menü PARAMETER/
ZUSATZFUNKTION/ANWENDER-FKT.
✓
Nach erfolgreicher Eingabe wird wieder die Konzentration "0.0" angezeigt
Menü zum Einstellen der Testgaskonzentration:
/
ZEIT
TG = Testgas
RP, conc. = Referenzpunkt (Prüfgaskonzentrati‐
on)
0.0
Als Konzentration wird "0.0" angezeigt.
0.0
Zum Einstellen einer Testgaskonzentration das
0.0
gewünschte Testgas anwählen
0.0
0.0
0.0
Enter
1 Testgas-Konzentration einstellen (siehe un‐
ten) ...
2 ... und dann an den Analysator übergeben
0.0
Es erscheint ERFOLGREICH und die Anzeige der
Konzentration zeigt dann wieder "0.0"
Set
8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
