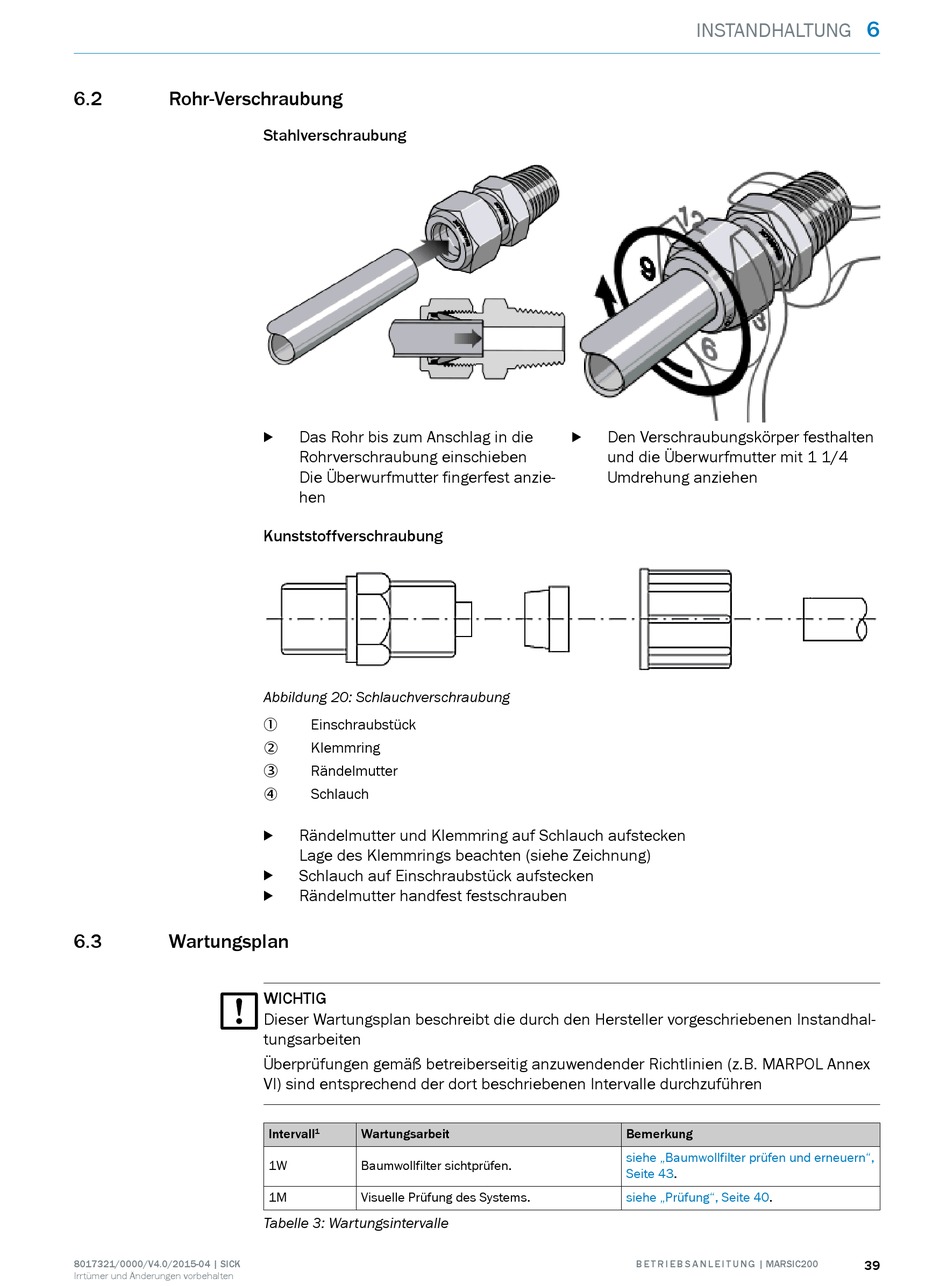

6.2

Rohr-Verschraubung

6.3

Wartungsplan

8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
Stahlverschraubung
Das Rohr bis zum Anschlag in die
b
Rohrverschraubung einschieben
Die Überwurfmutter fingerfest anzie‐
hen
Kunststoffverschraubung
Abbildung 20: Schlauchverschraubung
Einschraubstück

Klemmring

Rändelmutter

Schlauch

Rändelmutter und Klemmring auf Schlauch aufstecken
b
Lage des Klemmrings beachten (siehe Zeichnung)
Schlauch auf Einschraubstück aufstecken
b
Rändelmutter handfest festschrauben
b
WICHTIG
Dieser Wartungsplan beschreibt die durch den Hersteller vorgeschriebenen Instandhal‐
tungsarbeiten
Überprüfungen gemäß betreiberseitig anzuwendender Richtlinien (z.B. MARPOL Annex
VI) sind entsprechend der dort beschriebenen Intervalle durchzuführen
Intervall 1 Wartungsarbeit
1W Baumwollfilter sichtprüfen.
1M Visuelle Prüfung des Systems.
Tabelle 3: Wartungsintervalle
INSTANDHALTUNG
Den Verschraubungskörper festhalten
b
und die Überwurfmutter mit 1 1/4
Umdrehung anziehen
Bemerkung
siehe „Baumwollfilter prüfen und erneuern",
Seite 43.
siehe „Prüfung", Seite
