3.6 Anschlüsse
3.6.1 Standardausführung
3.6.2

VISIC100SF mit Terminalbox

3.6.3

VISIC100SF mit Tunnel Adapter Device (TAD)

8017170/YLS3/2.0/2015-07/ SICK
Irrtümer und Änderungen vorbehalten

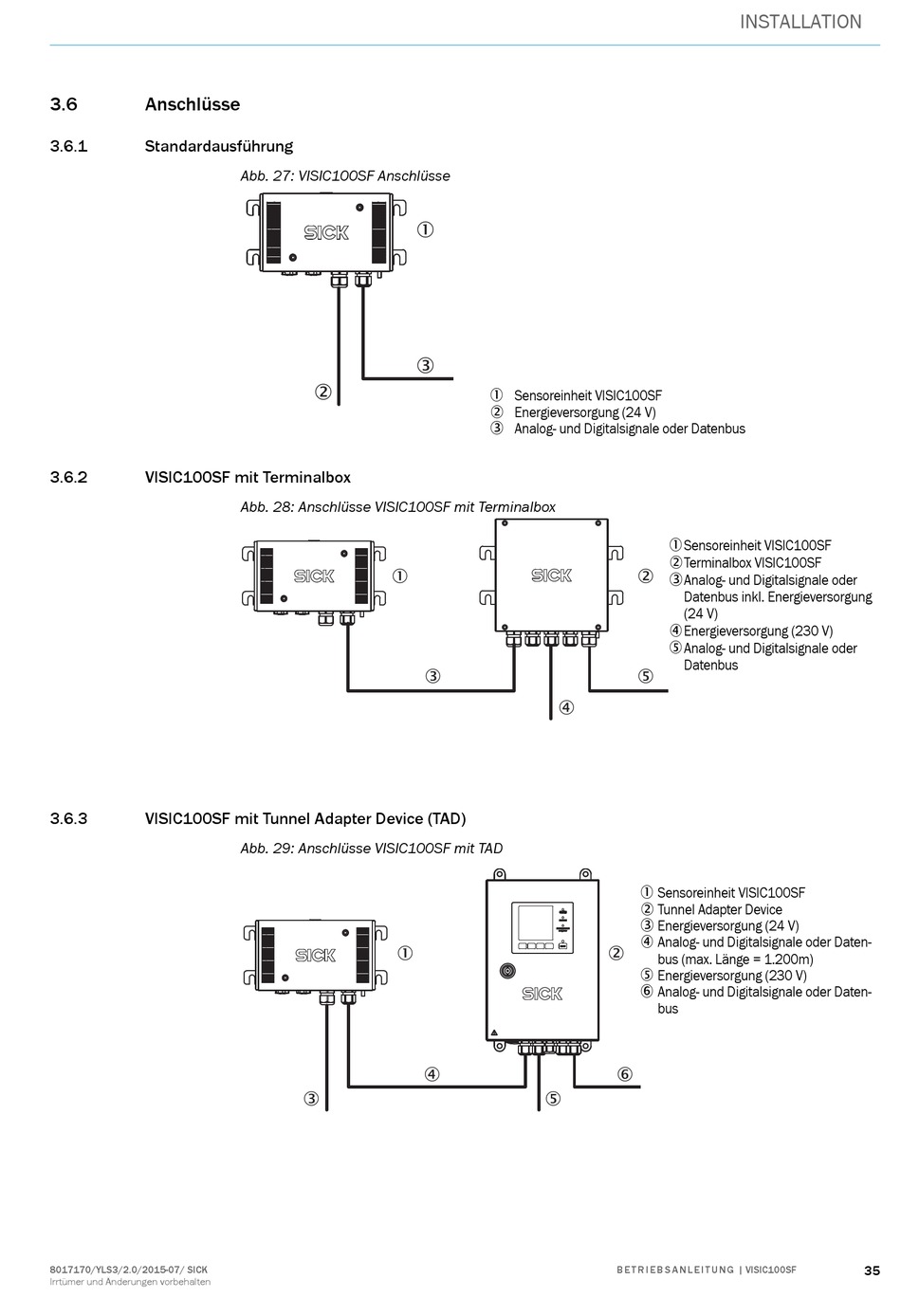

Abb. 27: VISIC100SF Anschlüsse
2
Abb. 28: Anschlüsse VISIC100SF mit Terminalbox
1
Abb. 29: Anschlüsse VISIC100SF mit TAD
1
3
1
3
 Sensoreinheit VISIC100SF
 Energieversorgung (24 V)
 Analog- und Digitalsignale oder Datenbus
3
4
4
5
INSTALLATION
Sensoreinheit VISIC100SF
Terminalbox VISIC100SF
2
Analog- und Digitalsignale oder
Datenbus inkl. Energieversorgung
(24 V)
Energieversorgung (230 V)
Analog- und Digitalsignale oder
Datenbus
5
 Sensoreinheit VISIC100SF
 Tunnel Adapter Device
 Energieversorgung (24 V)
 Analog- und Digitalsignale oder Daten-
2
bus (max. Länge = 1.200m)
 Energieversorgung (230 V)
 Analog- und Digitalsignale oder Daten-
bus
6
