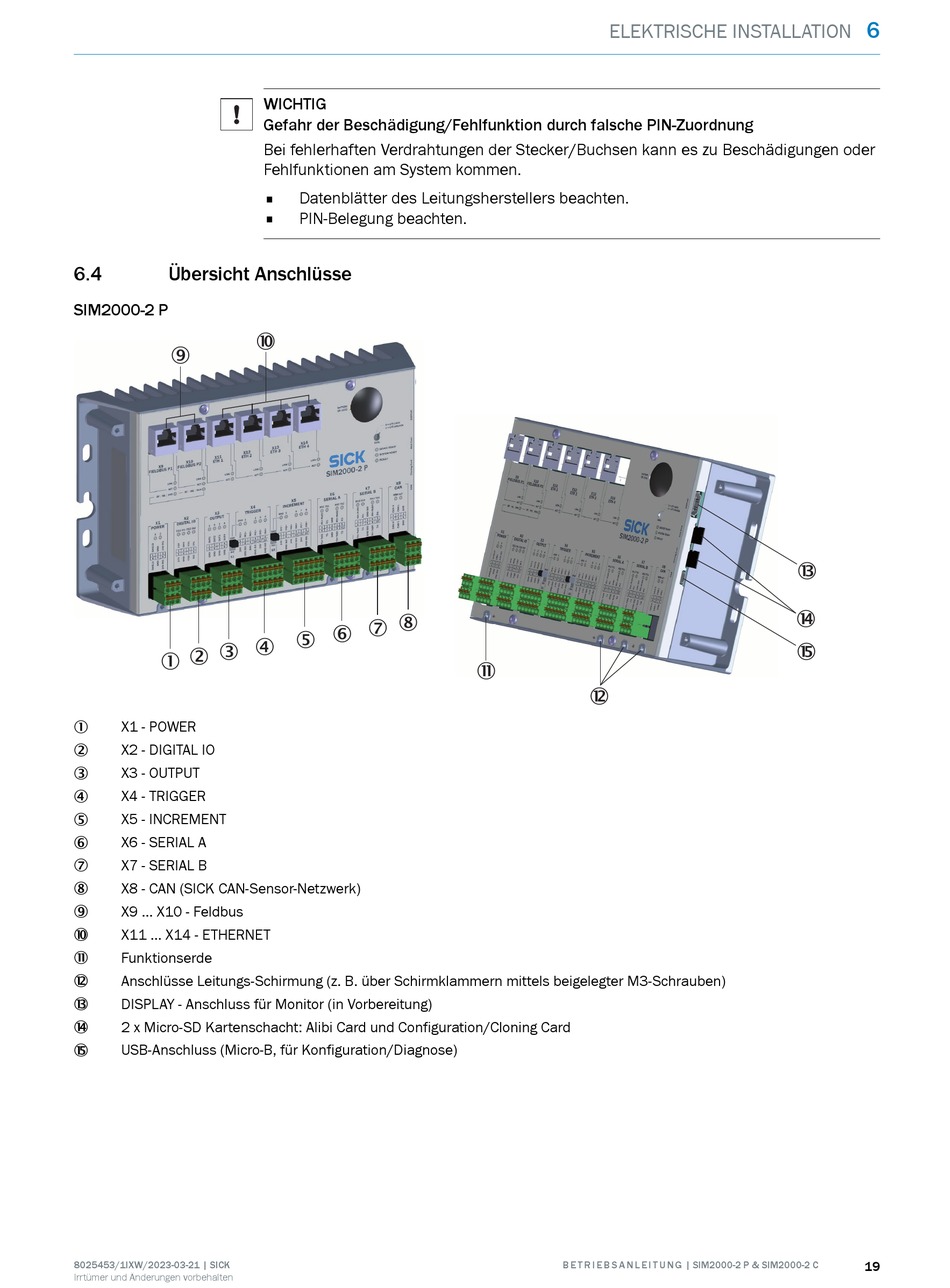

6.4 Übersicht Anschlüsse
SIM2000-2 P
9
1 2 3
X1 - POWER
1
X2 - DIGITAL IO
2
X3 - OUTPUT
3
X4 - TRIGGER
4
X5 - INCREMENT
5
X6 - SERIAL A
6
X7 - SERIAL B
7
X8 - CAN (SICK CAN-Sensor-Netzwerk)
8
X9 ... X10 - Feldbus
9
X11 ... X14 - ETHERNET
ß
Funktionserde
à
Anschlüsse Leitungs-Schirmung (z. B. über Schirmklammern mittels beigelegter M3-Schrauben)
á
DISPLAY - Anschluss für Monitor (in Vorbereitung)
â
2 x Micro-SD Kartenschacht: Alibi Card und Configuration/Cloning Card
ã
USB-Anschluss (Micro-B, für Konfiguration/Diagnose)
ä
8025453/1IXW/2023-03-21 | SICK
Irrtümer und Änderungen vorbehalten
WICHTIG
Gefahr der Beschädigung/Fehlfunktion durch falsche PIN-Zuordnung
Bei fehlerhaften Verdrahtungen der Stecker/Buchsen kann es zu Beschädigungen oder
Fehlfunktionen am System kommen.
Datenblätter des Leitungsherstellers beachten.
■
PIN-Belegung beachten.
■
ß
7 8
5 6
4
ELEKTRISCHE INSTALLATION
à
á
B E T R I E B S A N L E I T U N G | SIM2000-2 P & SIM2000-2 C
6
â
ã
ä
