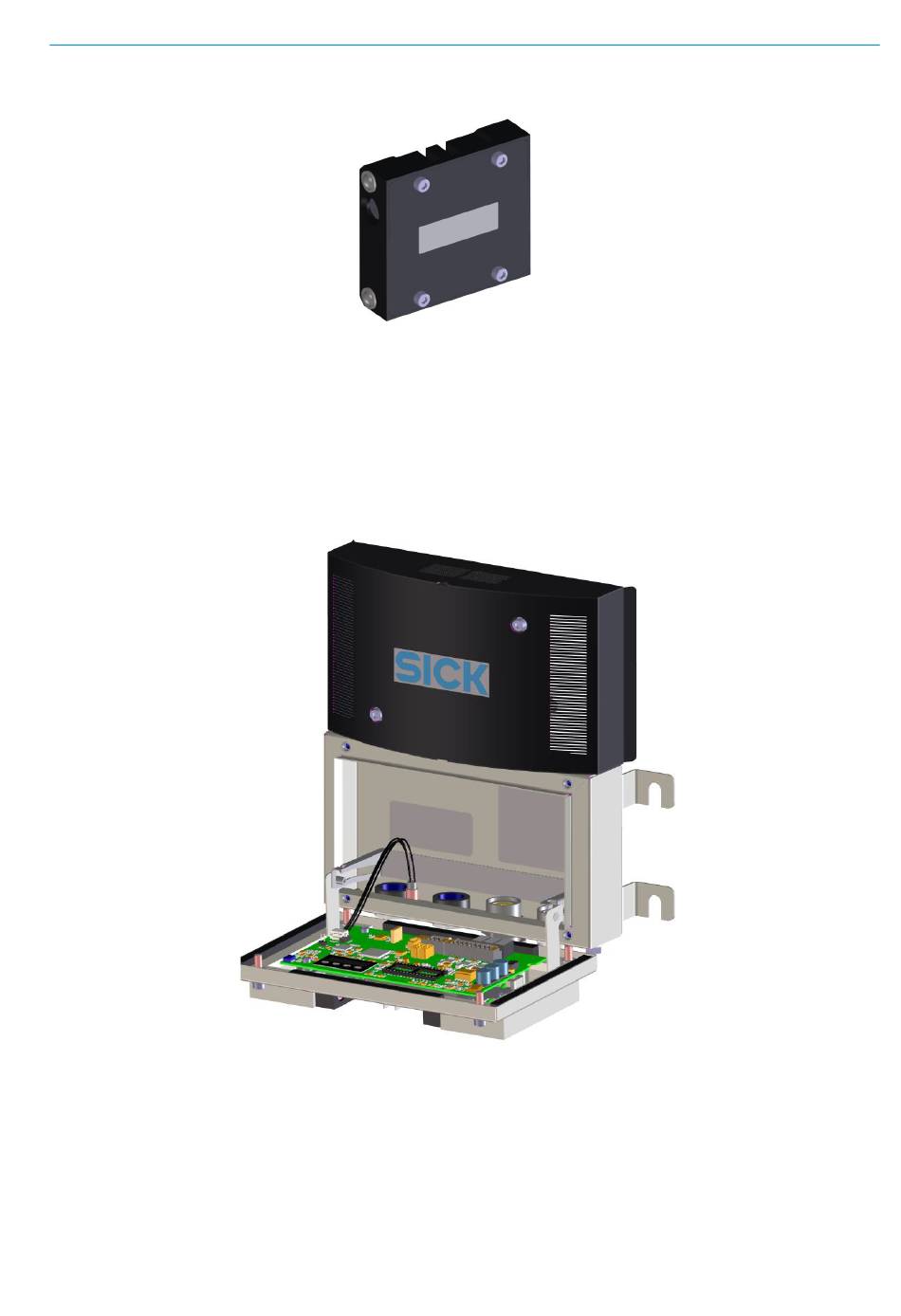

Abb. 84: Prüftool zum Überprüfen des Sichttrübungswertes
Durchführung
1 Mit dem Innensechskantschlüssel SW4 die zwei Schrauben an der Gehäuseabdeckung
öffnen, Abdeckung abnehmen und auf die vorgesehene Haltevorrichtung setzen.
2 Beim Öffnen des Gehäuseabdeckung wechselt der VISIC100SF in den Betriebszustand
Störung.
3 Messeinheit aufschrauben und aufklappen.
Abb. 85: Aufgeklapptes VISIC100SF ohne Gas-Sensoren
4 Über das Display in den Wartungsmodus schalten:
INSTANDHALTUNG
