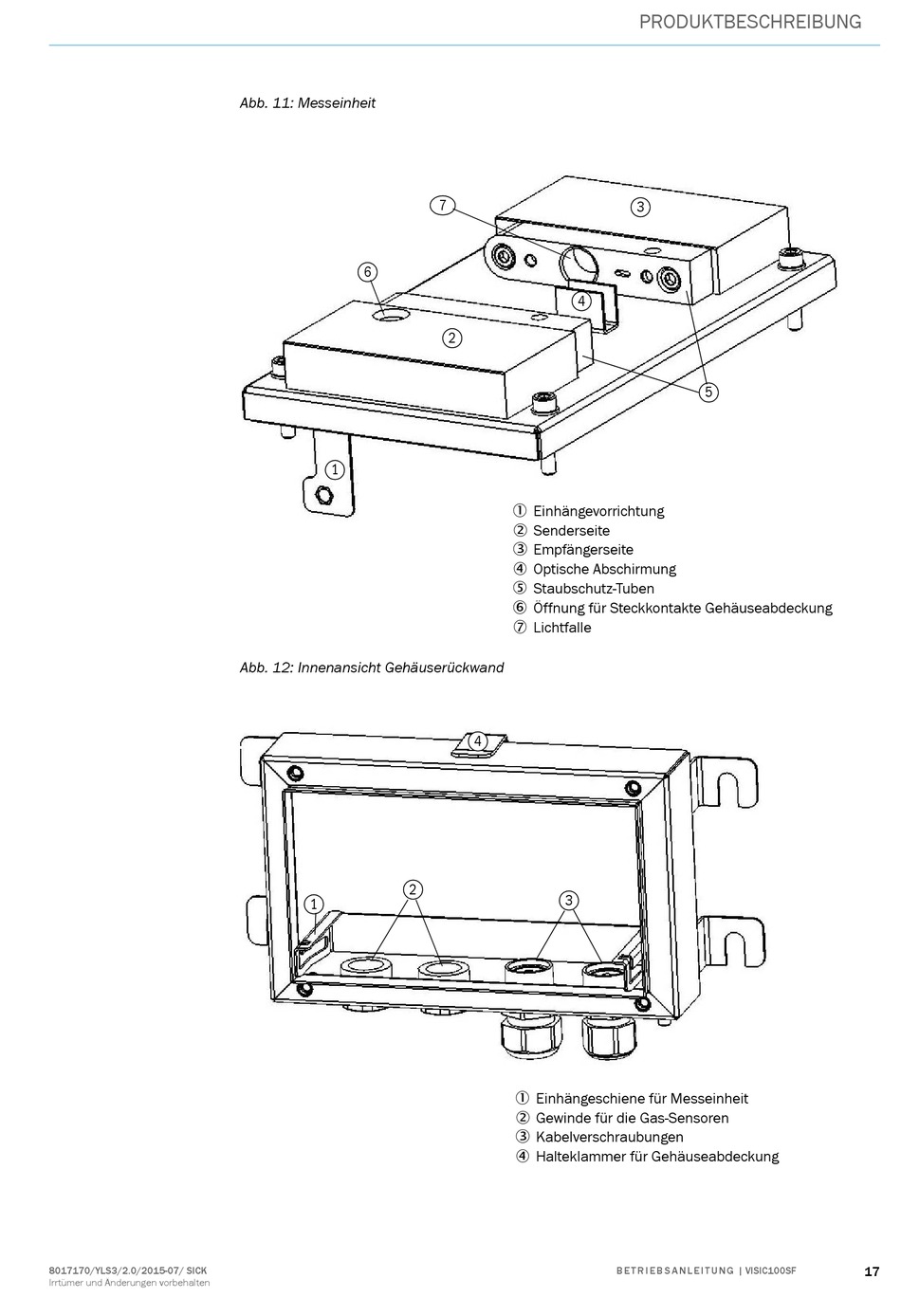

Abb. 11: Messeinheit
6
1
Abb. 12: Innenansicht Gehäuserückwand
2
1
7
4
2
 Einhängevorrichtung
 Senderseite
 Empfängerseite
 Optische Abschirmung
 Staubschutz-Tuben
 Öffnung für Steckkontakte Gehäuseabdeckung
 Lichtfalle
4
3
 Einhängeschiene für Messeinheit
 Gewinde für die Gas-Sensoren
 Kabelverschraubungen
 Halteklammer für Gehäuseabdeckung
PRODUKTBESCHREIBUNG
3
5
