MENÜFÜHRUNG VISIC100SF
5.6.10 Analogausgänge zuordnen mit Menüpunkt „IOMap"
62
B E T R I E B S A N L E I T U N G | VISIC100SF
Unter Menüpunkt „IOMap" können die Belegung der Analogausgänge AO1 -AO4 verändert
werden.
Werkseinstellung:
AO1=VIS
AO2=NO
AO3=CO
AO4=Temp
Der VISIC100SF ist mit den Analogausgängen AO1 - AO3 ausgestattet. Um einen 4. Ana-
logausgang zu realisieren, ist die TAD mit zusätzlichen I/O-Modulen erforderlich. Alle
Ausgänge werden über das VISIC100SF oder über die TAD konfiguriert.
Mögliche Werte für die Zuordnung der Analogausgänge:
k oder µg
●
CO
●
NO
●
NO
●
2
Temperatur
●

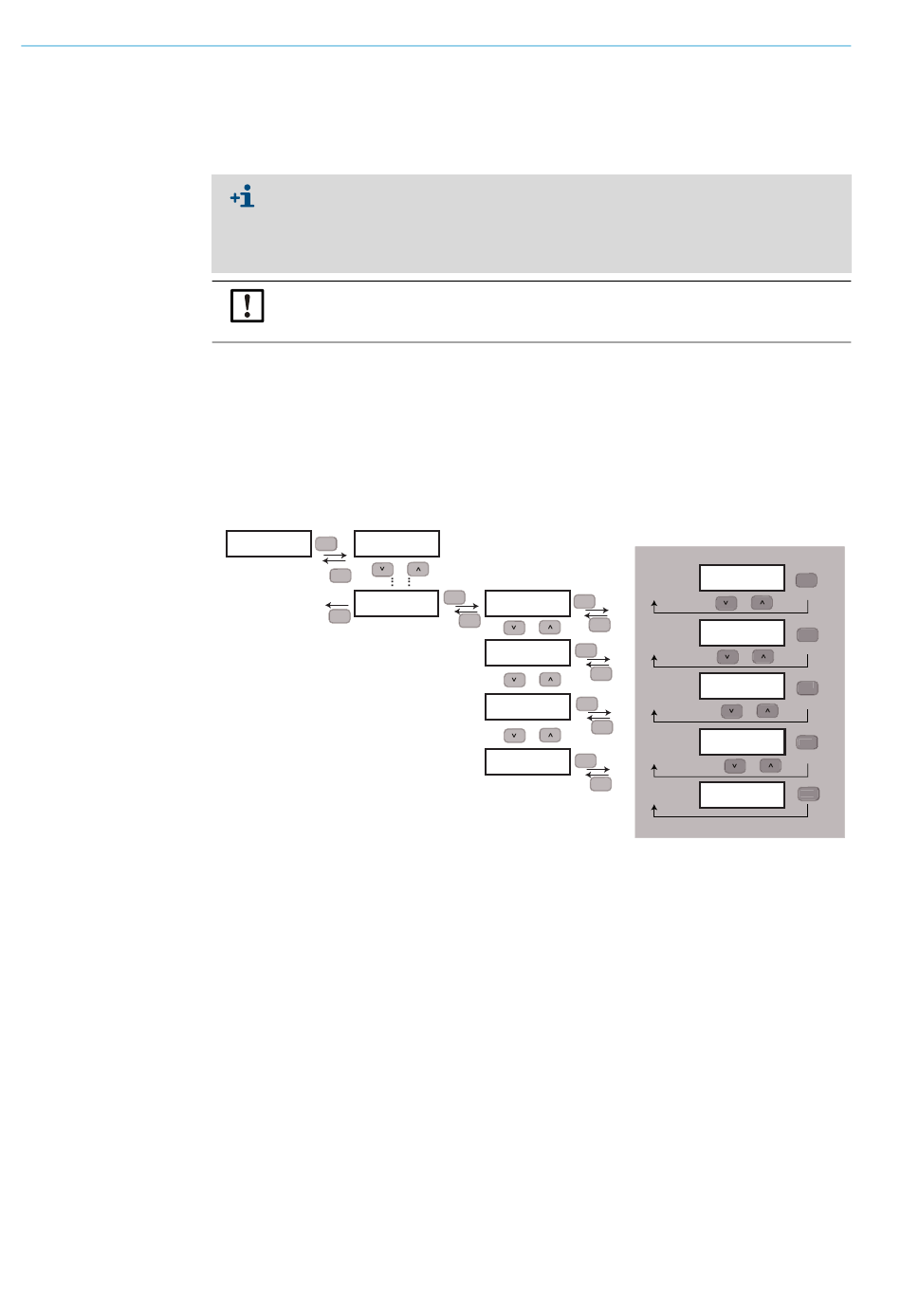

Abb. 52: Analogausgänge zuordnen
2 s
RUN
X
XXX Set Maint
SET
Esc
IOMap
SET
Esc
Set
Set
AO1
SET
Esc
Esc
Set
AO2
SET
Esc
AO3 Set
SET
Esc
AO4
Set
SET
Esc
k/µg
Set
SET
CO
Set
SET
NO
S Set
SET
4mA NO2
Set
SET
SET
Temp
Set
SET
