6.5.2

Messwertanzeige

8017170/YLS3/2.0/2015-07/ SICK
Irrtümer und Änderungen vorbehalten
Listenanzeige und Balkendarstellung

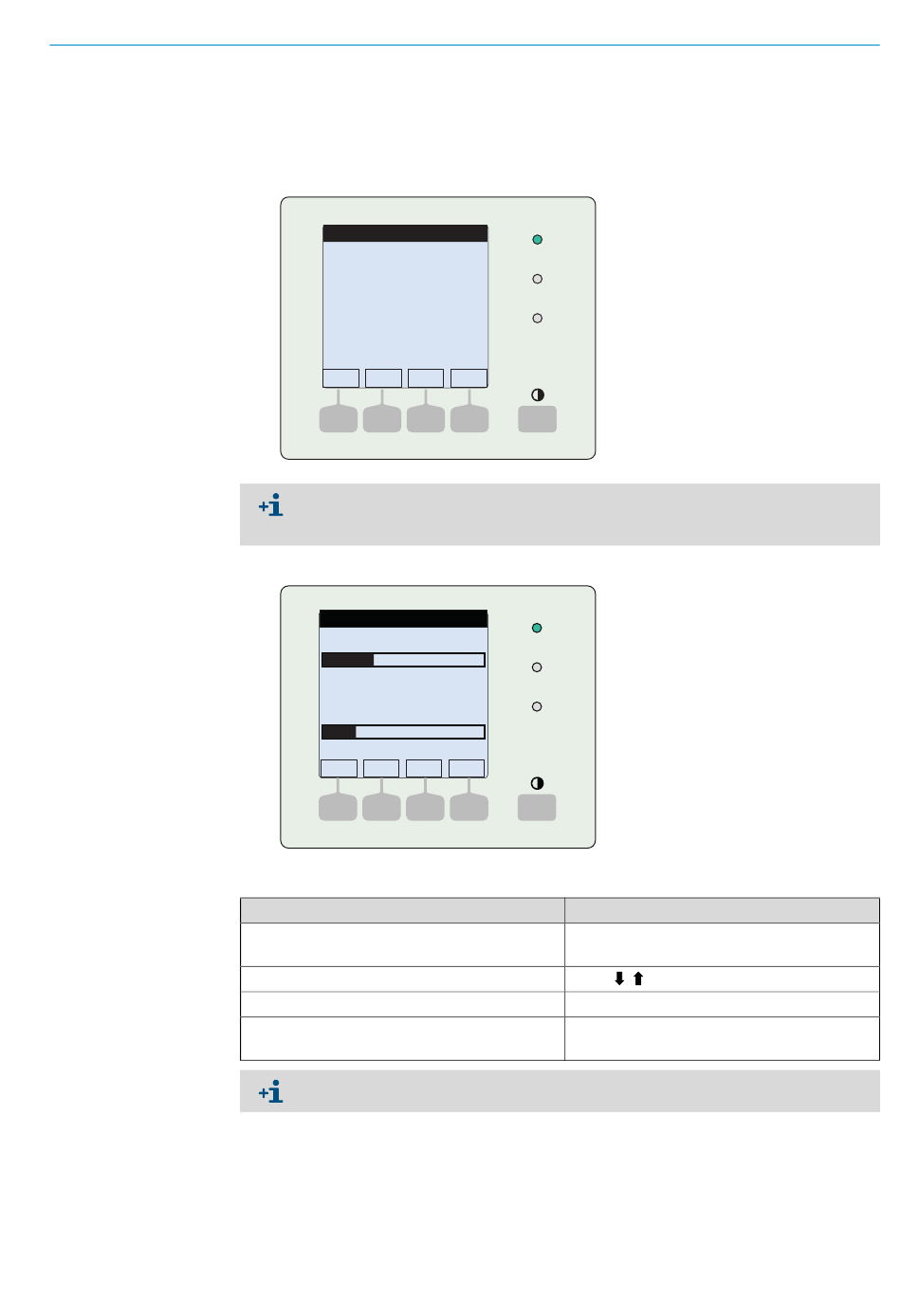

Abb. 56: Messwertanzeige als Listendarstellung
Status:Messen
k 2.63 1/km
Verschm
CO 114 ppm
NO
Temp
Nur eingebaute Gassensoren werden im Display angezeigt.
Die Temperatur wird angezeigt, wenn ein Sensor montiert und der Parameter „Temp.
ein" gesetzt wurde.
Abb. 57: Messwertanzeige als Balkendarstellung
Status: Messen
k
0 1/km
Cont.
0 %
Möglichkeiten
Eine andere Messwertanzeige wählen:
Messkomponente wechseln:
In das Menü wechseln:
Wenn ein Messwert blinkt, bzw. ein Fehler oder
eine Wartungsanforderung vorliegt.
Nach dem Einschalten erscheint automatisch die Listenanzeige.
POWER
3 %
FAILURE
45 ppm
28 °C
MAINTENANCE
REQUEST
Menü
MEAS
3.0
POWER
15
FAILURE
20
MAINTENANCE
REQUEST
100
Menü
MEAS
Aktion
▸
▸
▸
▸
MENÜFÜHRUNG TAD
Auf „MEAS" tippen, bis die gewünschte
Messwertanzeige erscheint.
Auf / tippen.
„Menu" wählen.
„Diag" wählen.
