3.4.4

Montage der Terminalbox (optional)

8017170/YLS3/2.0/2015-07/ SICK
Irrtümer und Änderungen vorbehalten
Zwei Versionen der Terminalbox:

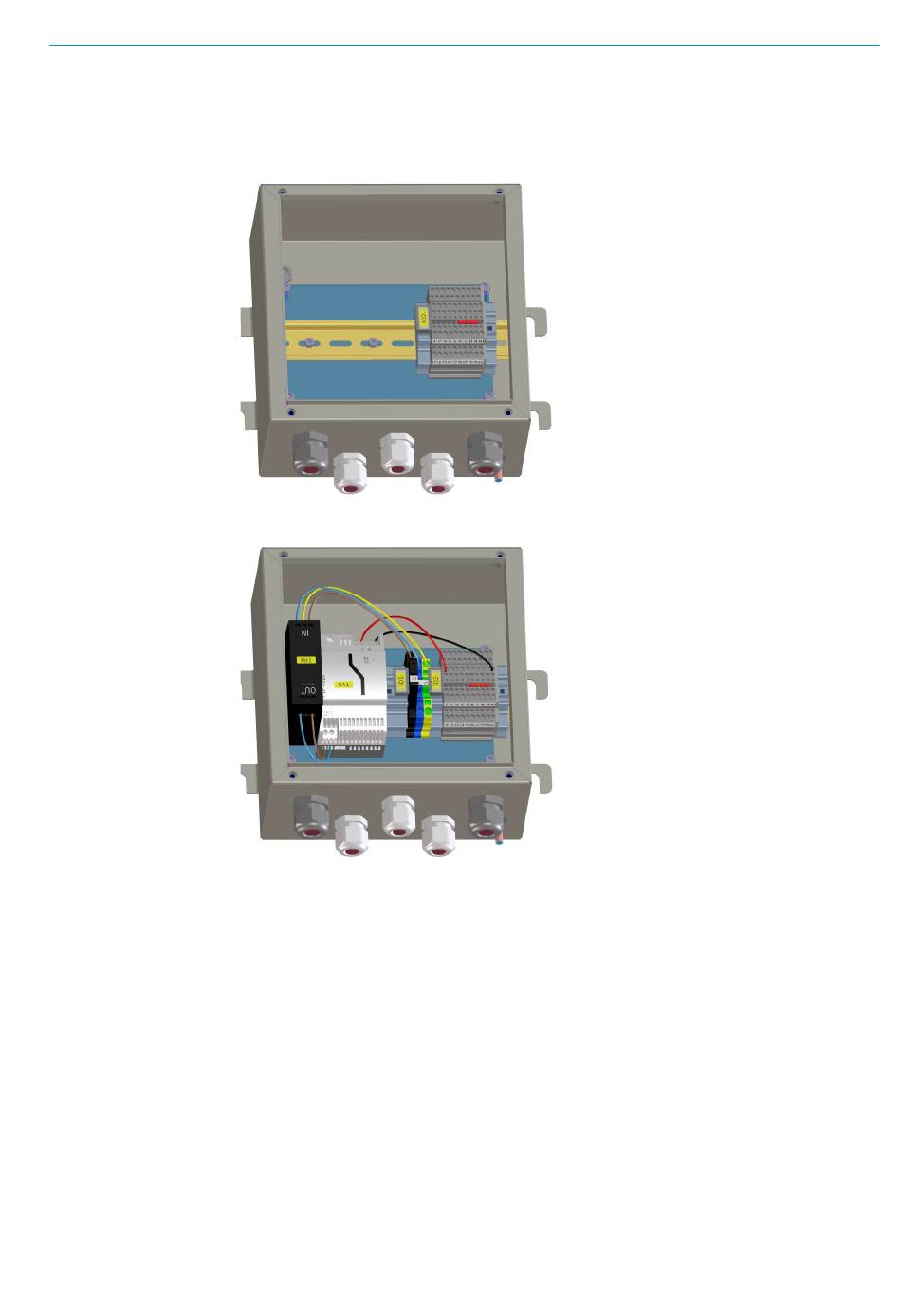

Abb. 16: Terminalbox TB-A1 zum Zweck der Umklemmung
Abb. 17: Terminalbox TB-A2 mit 24V Netzteil und Umklemmung
Benötigtes Material für die Montage und Installation der Terminalbox
Material und Bohrplan sind identisch zum Sensor VISIC100SF,
Seite 19 und siehe „Abmessungen Terminalbox für VISIC100SF (alle Maßeinheiten sind in
mm)", Seite 95.
Montage der Terminalbox
1 Entsprechend Projektierung Montageort der Terminalbox festlegen.
2 Bohrungen für Wandhalter der Terminalbox gemäß Bohrplan,
minalbox für VISIC100SF (alle Maßeinheiten sind in mm)", Seite 95
3 M8 Stahlanker (aus Befestigungssatz) einschlagen.
4 Terminalbox montieren.
5 Verdrahtung, siehe „Verdrahtung der Terminalbox", Seite
6 Abdeckung verschrauben.
Terminalbox zum Umklemmen von
●
kundenseitigen Kabel (z.B. starres auf
flexibles Kabel, bzw. Querschnittsanpassung).
Terminalbox mit Netzteil und Netzfilter.
●
Terminalbox zum Umklemmen von
●
kundenseitigen Kabel.
siehe „Montagematerial",
siehe „Abmessungen Ter-
33.
B E T R I E B S A N L E I T U N G | VISIC100SF
INSTALLATION
durchführen.
23
