MENÜFÜHRUNG TAD
6.9.4 Umrechnung Sichttrübung/ Staubkonzentration mit Menüpunkt „Umrechnung μg"
6.9.5 Temperaturmessung aktivieren/deaktivieren mit Menüpunkt „Temp."
80
B E T R I E B S A N L E I T U N G | VISIC100SF
Mit dem Parameter k/μg wird festgelgt ob die Sichttrübung oder die Staubkonzentration in
μg auf dem Display und dem Analogausgang ausgegeben werden soll. Über den PROFIBUS
und Modbus werden immer beide Werte ausgegeben.
Unter dem Menüpunkt Koeffizienten sind die Koeffizienten zur Umrechnung des K-Werts in
eine Staubkonzentration hinterlegt.
Die Umrechnung erfolgt nach der Formel:
μg = a0 + a1 * k +a2 * k²
Standardmäßig sind die Werte wie folgt vorbelegt:
a0: -3.62 a1: 70.24 a2: 0.13

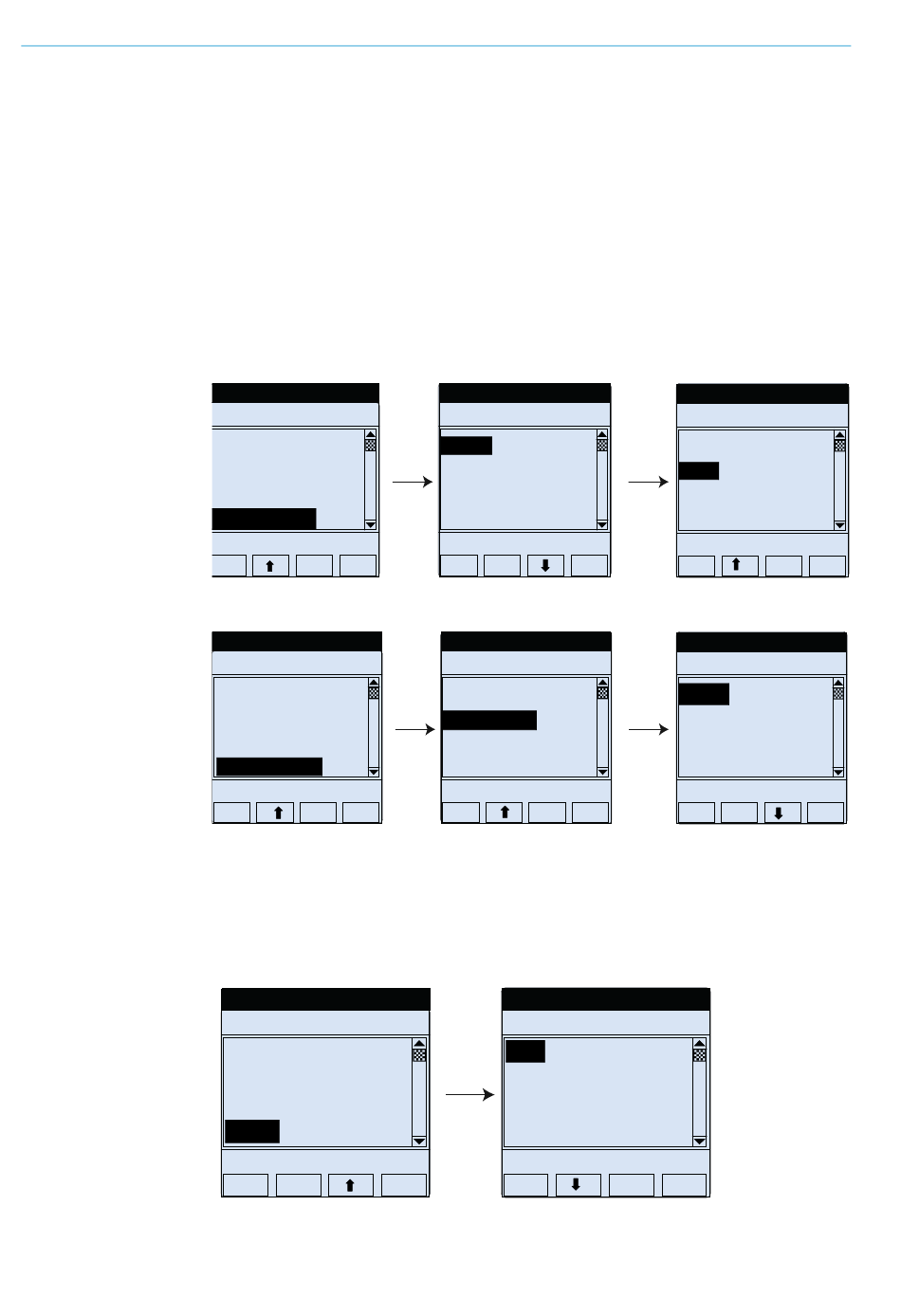

Abb. 80: Umrechnung k/μg Wert
Status:Wartung
Parametrierung 3
2 Skalierung AO
3 AO Mapping
4 PROFIBUS ID
5 Umrechnung µg
/Para/
Back Enter
Abb. 81: Koeffizienten wählen für Umrechnung k/μg Wert
Status:Wartung
Parametrierung 3
2 Skalierung AO
3 AO Mapping
4 PROFIBUS ID
5 Umrechnung µg
/Para/
Back
Enter
▸
Mit der Taste „Enter" den Koeffizienten auswählen
▸
Den gewünschten Wert eingeben.
▸
Mit der Taste „Save" wird der Wert gespeichert.
Abb. 82: Temperaturmessung aktivieren/deaktivieren
Status:Wartung
Parametrierung
3 AO Mapping
4 PROFIBUS ID
5 Umrechnung µg
6 Temp.
/Para/
Back
Status:Wartung
Umrechnung µg
1 k/µg
Enter
2 Koeffizienten
/Para/Umre/
Back
Status:Wartung
Umrechnung µg
1 k/µg
Enter
2 Koeffizienten
/Para/Umre/
Back
Status:Wartung
3 Temp.
Aus
Ein
Enter
/Para/Temp/
Enter
Back
Status:Wartung
k/µg
3.5
µg
Enter
k
/Para/Umre/k_µg
Enter
Back
Status:Wartung
3.5 Koeffizienten
1 a0
Enter
2 a1
3 a2
/Para/Umre/Koef/
Enter
Back
3.6
Enter
Enter
8017170/YLS3/2.0/2015-07| SICK
Irrtümer und Änderungen vorbehalten
3.5.1
Save
3.5.2
Save
