Bedienelemente

6.4.1

LEDs

64
B E T R I E B S A N L E I T U N G | VISIC100SF

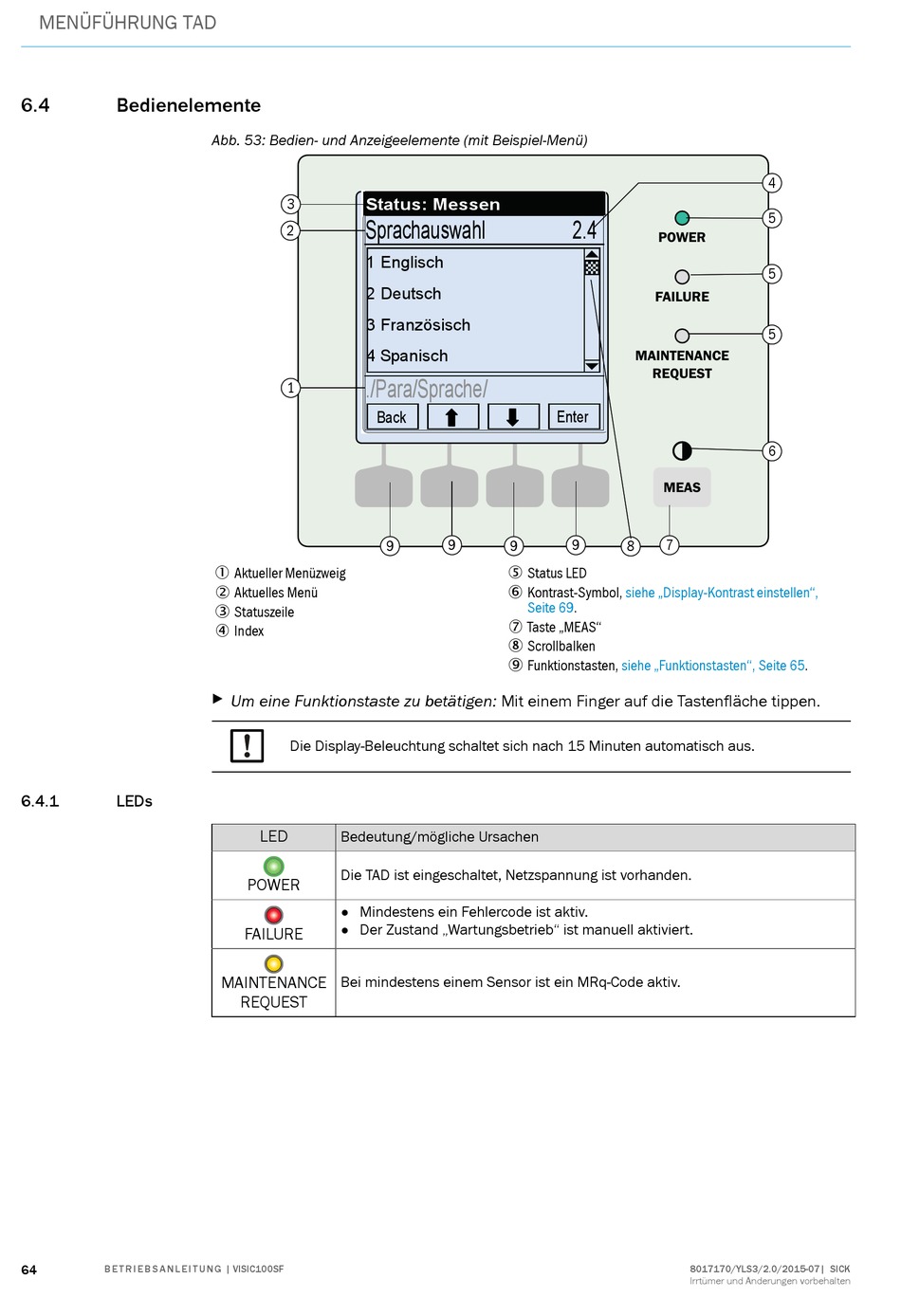

Abb. 53: Bedien- und Anzeigeelemente (mit Beispiel-Menü)
Status: Messen
3
Sprachauswahl
2
1 Englisch
2 Deutsch
3 Französisch
4 Spanisch
./Para/Sprache/
1
Back
 Aktueller Menüzweig
 Aktuelles Menü
 Statuszeile
 Index
▸
Um eine Funktionstaste zu betätigen: Mit einem Finger auf die Tastenfläche tippen.
Die Display-Beleuchtung schaltet sich nach 15 Minuten automatisch aus.
LED
Bedeutung/mögliche Ursachen
Die TAD ist eingeschaltet, Netzspannung ist vorhanden.
POWER
Mindestens ein Fehlercode ist aktiv.
●
Der Zustand „Wartungsbetrieb" ist manuell aktiviert.
FAILURE ●
MAINTENANCE Bei mindestens einem Sensor ist ein MRq-Code aktiv.
REQUEST
9
9 9
 Status LED
 Kontrast-Symbol,
Seite
 Taste „MEAS"
 Scrollbalken
 Funktionstasten,
2.4
POWER
FAILURE
MAINTENANCE
REQUEST
Enter
MEAS
9 7
8
siehe „Display-Kontrast einstellen",
69.
siehe „Funktionstasten", Seite
