PRODUKTBESCHREIBUNG
2.2 Geräteausführungen
2.2.1 Standardkomponenten: VISIC100SF Sichttrübungsmessung (k-Wert)
10
B E T R I E B S A N L E I T U N G | VISIC100SF

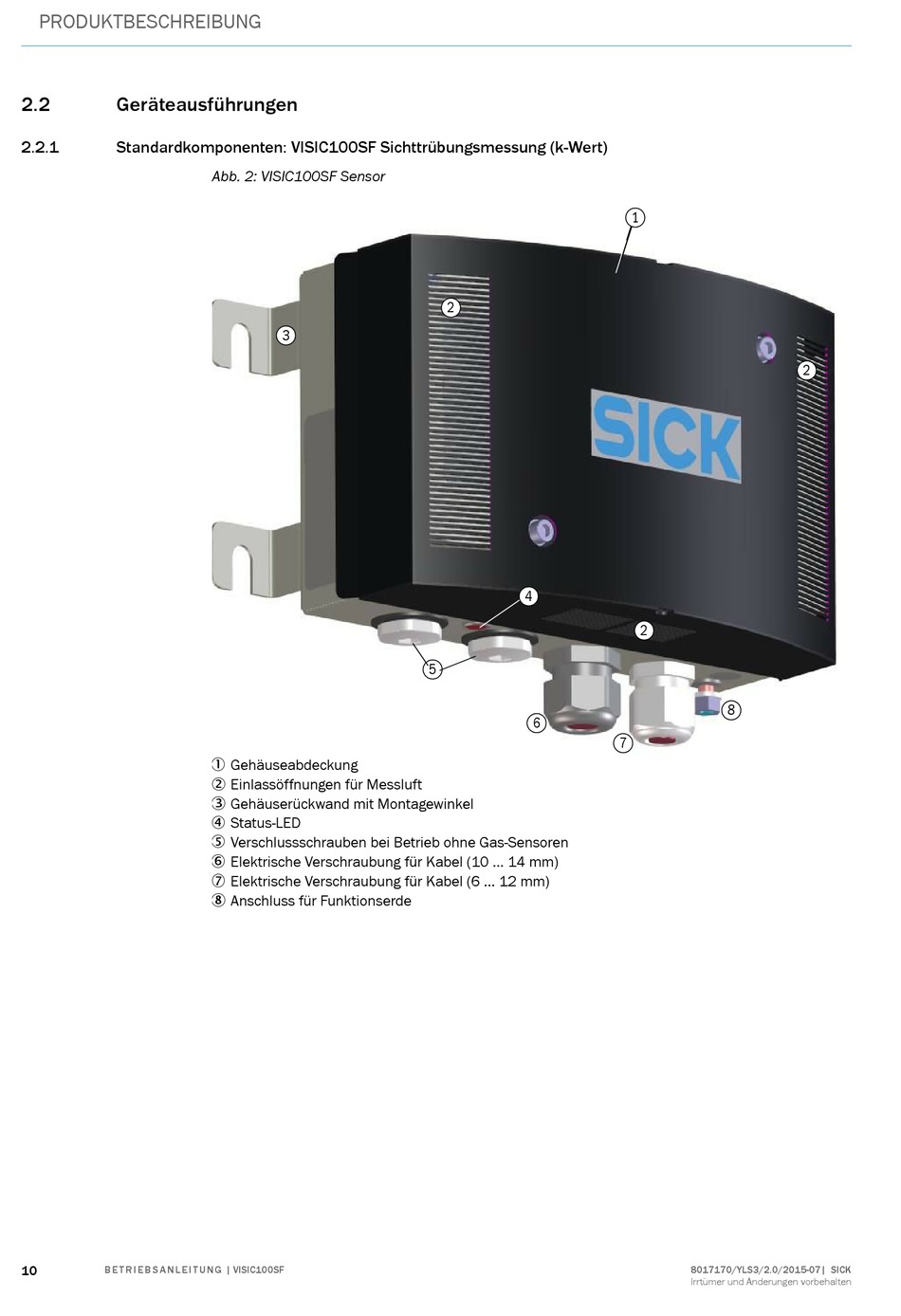

Abb. 2: VISIC100SF Sensor
3
 Gehäuseabdeckung
 Einlassöffnungen für Messluft
 Gehäuserückwand mit Montagewinkel
 Status-LED
 Verschlussschrauben bei Betrieb ohne Gas-Sensoren
 Elektrische Verschraubung für Kabel (10 ... 14 mm)
 Elektrische Verschraubung für Kabel (6 ... 12 mm)
 Anschluss für Funktionserde
2
4
5
6
1
2
8
7
