INSTALLATION
3.5.3 Verdrahtung der Analog-, Relaisausgänge und der Spannungsversorgung
30
B E T R I E B S A N L E I T U N G | VISIC100SF

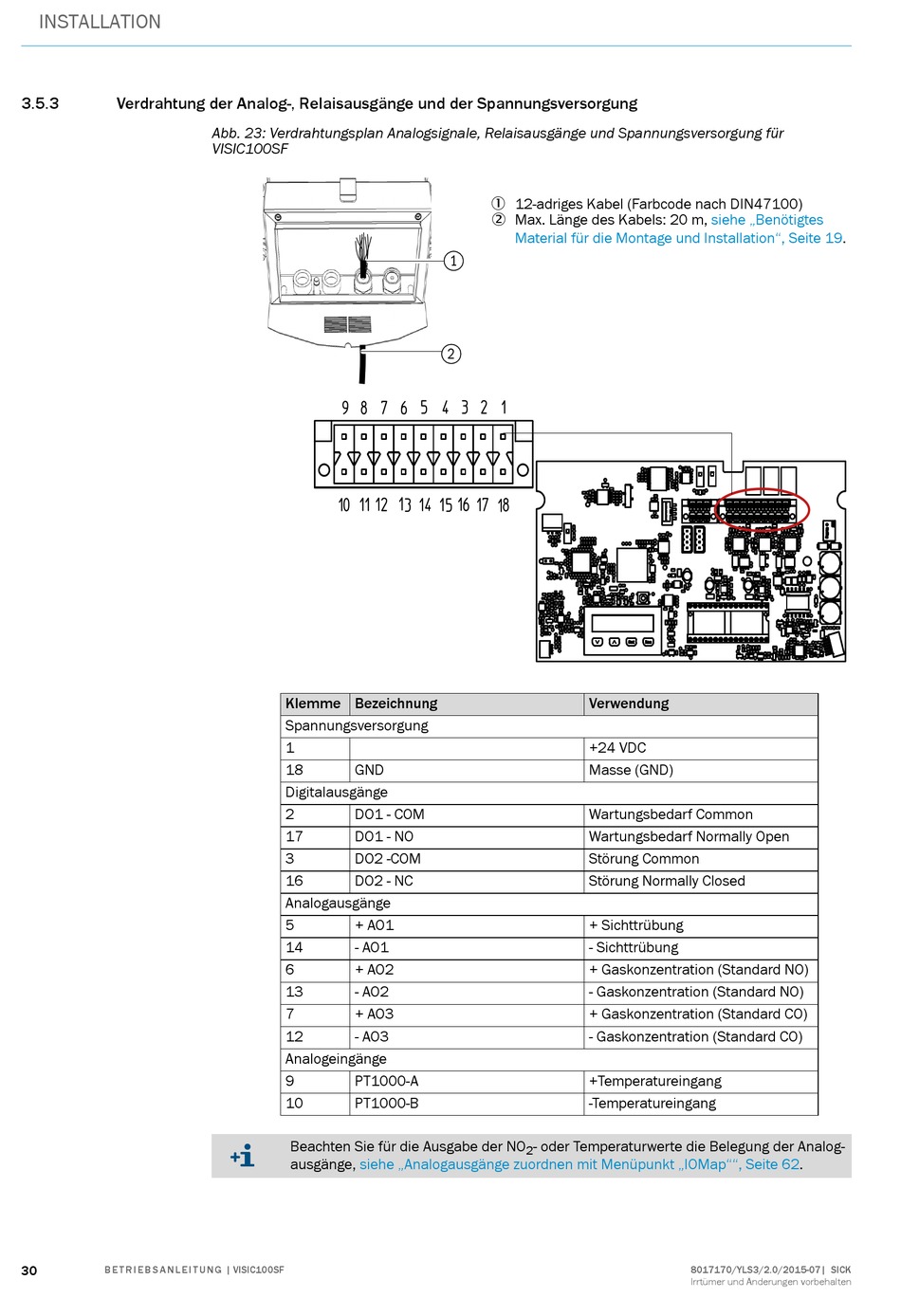

Abb. 23: Verdrahtungsplan Analogsignale, Relaisausgänge und Spannungsversorgung für
VISIC100SF
Klemme Bezeichnung

Spannungsversorgung

1
18 GND
Digitalausgänge
2 DO1 - COM
17 DO1 - NO
3 DO2 -COM
16 DO2 - NC
Analogausgänge
5 + AO1
14 - AO1
6 + AO2
13 - AO2
7 + AO3
12 - AO3
Analogeingänge
9 PT1000-A
10 PT1000-B
Beachten Sie für die Ausgabe der NO
ausgänge, siehe „Analogausgänge zuordnen mit Menüpunkt „IOMap"", Seite
 12-adriges Kabel (Farbcode nach DIN47100)
 Max. Länge des Kabels: 20 m,
Material für die Montage und Installation", Seite
1
2
Verwendung
+24 VDC
Masse (GND)
Wartungsbedarf Common
Wartungsbedarf Normally Open
Störung Common
Störung Normally Closed
+ Sichttrübung
- Sichttrübung
+ Gaskonzentration (Standard NO)
- Gaskonzentration (Standard NO)
+ Gaskonzentration (Standard CO)
- Gaskonzentration (Standard CO)
+Temperatureingang
-Temperatureingang
- oder Temperaturwerte die Belegung der Analog-
2
siehe „Benötigtes
19.
62.
