KBR multimax 3D6
11
Anschluss von Zusatzmodulen
Mit Hilfe von multisio Relaisausgangs- oder Digitaleingangsmodulen können
Sie Ihr multimax erweitern. Im Folgenden finden Sie eine Beschreibung der
Funktionen dieser Geräte.
11.1
Funktionsbeschreibung Relaisausgangsmodul multisio 1D4-4RO ISO
Die Hardware des multisio 1D4-4RO ISO unterstützt 4 potentialfreie Relaisaus-
gänge, 5 LED's und einen 8-fach DIP-Schalter.
Die Relaisausgänge dienen zur Ansteuerung von Schützen von Verbrauchern
oder anderen Systemen.
Das Modul kann von einem Basisgerät (multimax 3D6, multisio 5D6 oder hö-
her, oder PC mit visual energy über multisys 3D2-ESBS) über die Modulbus-
schnittstelle angesprochen werden. Der Master muss das Modul konfigurieren.
Die Betriebsspannungsversorgung erfolgt über die Modulbusschnittstelle.
11.2

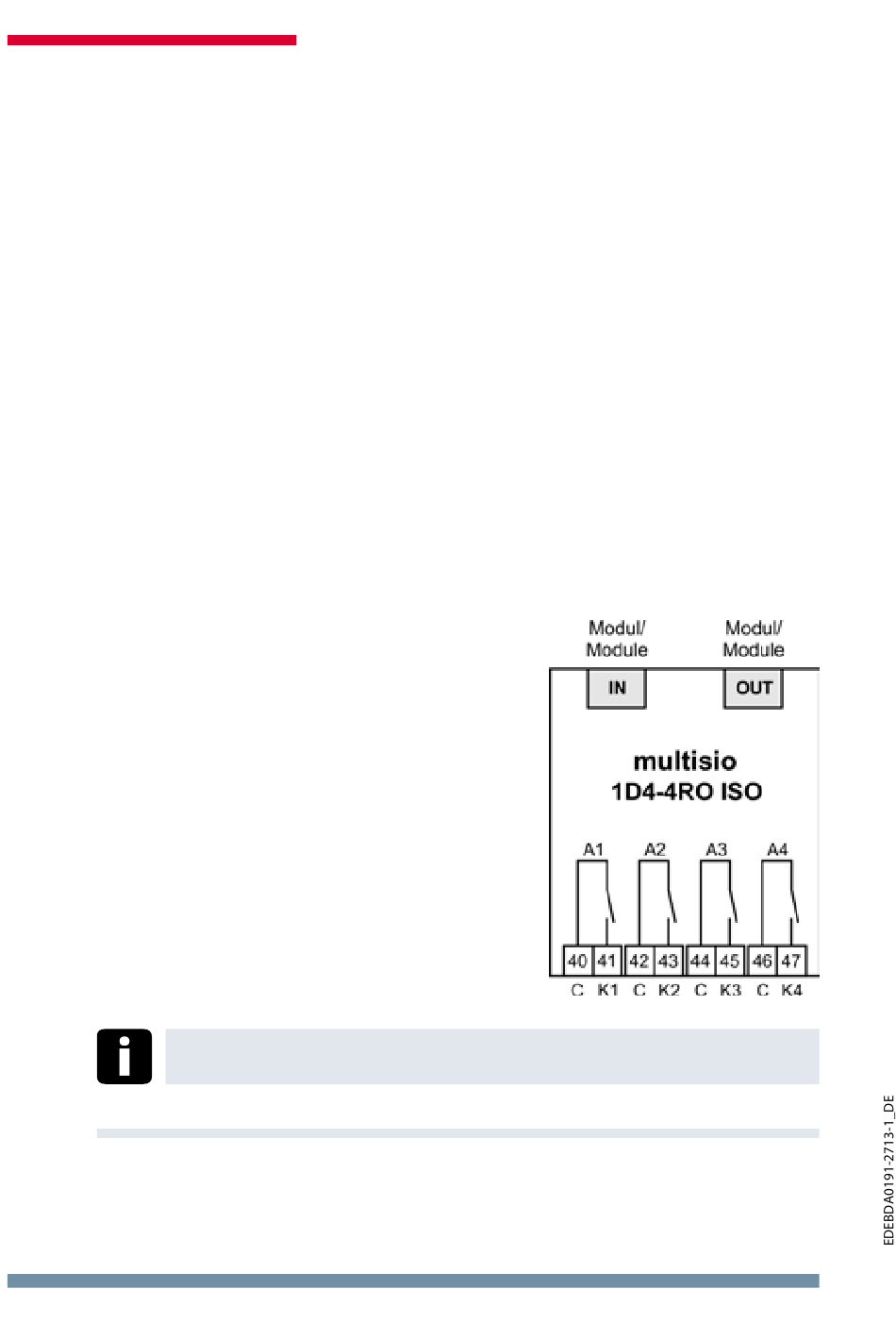

Relaisausgangsmodul Anschlussplan
Klemmenbelegung
Klemme 40: Eingang Relais 1 (A1)
Klemme 41: Ausgang Relais 1 (A1)
Klemme 42: Eingang Relais 2(A2)
Klemme 43: Ausgang Relais 2 (A2)
Klemme 44: Eingang Relais 3 (A3)
Klemme 45: Ausgang Relais 3 (A3)
Klemme 46: Eingang Relais 4 (A4)
Klemme 47: Ausgang Relais 4 (A4)
IN / OUT:
Modulbus / Versorgungsspannung
Die Relaisausgänge des Moduls sind potentialfrei.
56
Hinweis
Anschluss von Zusatzmodulen
V3.00
