KBR multimax 3D6
11.5

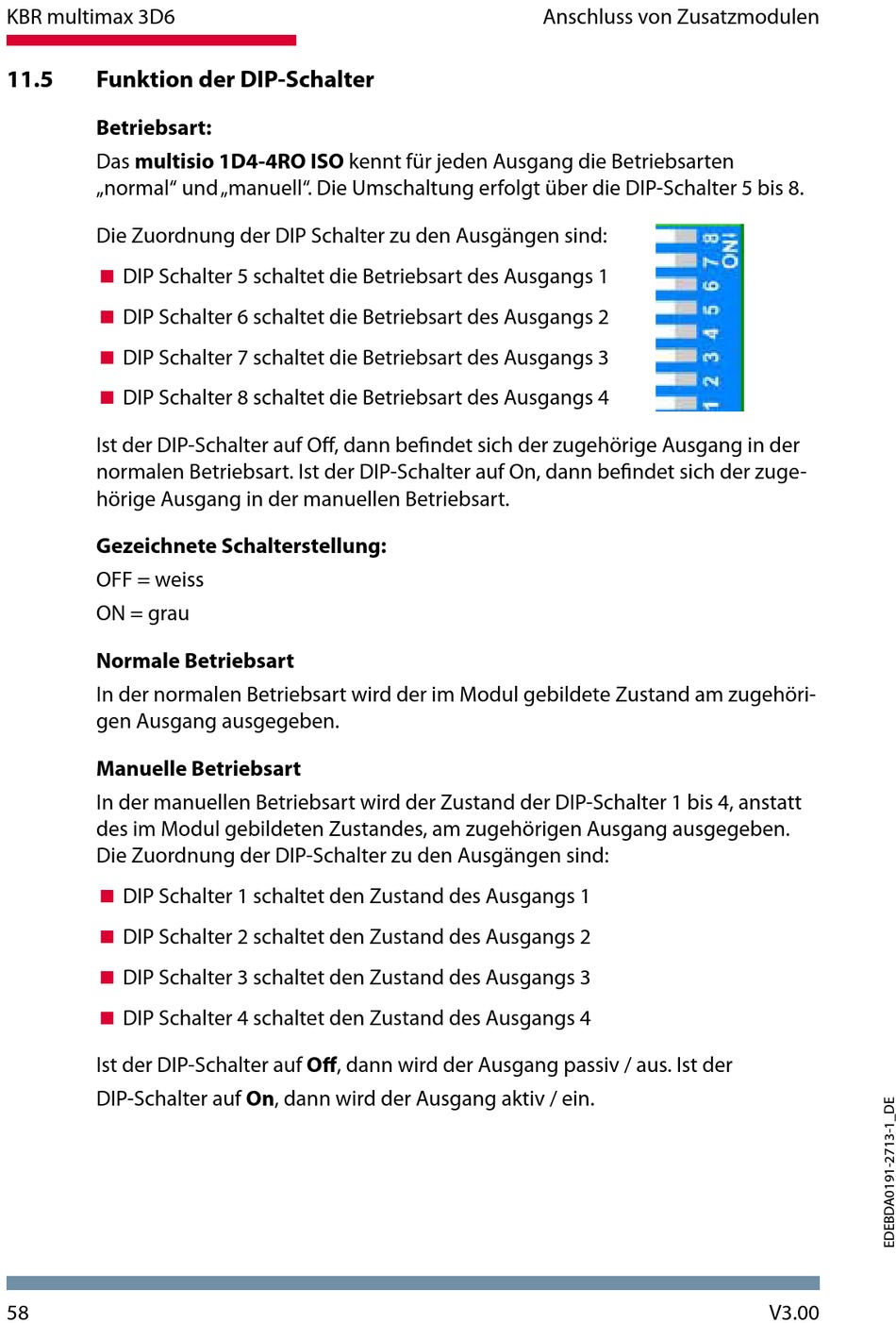

Funktion der DIP-Schalter
Betriebsart:
Das multisio 1D4-4RO ISO kennt für jeden Ausgang die Betriebsarten
„normal" und „manuell". Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8.
Die Zuordnung der DIP Schalter zu den Ausgängen sind:
DIP Schalter 5 schaltet die Betriebsart des Ausgangs 1
DIP Schalter 6 schaltet die Betriebsart des Ausgangs 2
DIP Schalter 7 schaltet die Betriebsart des Ausgangs 3
DIP Schalter 8 schaltet die Betriebsart des Ausgangs 4
Ist der DIP-Schalter auf Off, dann befindet sich der zugehörige Ausgang in der
normalen Betriebsart. Ist der DIP-Schalter auf On, dann befindet sich der zuge-
hörige Ausgang in der manuellen Betriebsart.
Gezeichnete Schalterstellung:
OFF = weiss
ON = grau
Normale Betriebsart
In der normalen Betriebsart wird der im Modul gebildete Zustand am zugehöri-
gen Ausgang ausgegeben.
Manuelle Betriebsart
In der manuellen Betriebsart wird der Zustand der DIP-Schalter 1 bis 4, anstatt
des im Modul gebildeten Zustandes, am zugehörigen Ausgang ausgegeben.
Die Zuordnung der DIP-Schalter zu den Ausgängen sind:
DIP Schalter 1 schaltet den Zustand des Ausgangs 1
DIP Schalter 2 schaltet den Zustand des Ausgangs 2
DIP Schalter 3 schaltet den Zustand des Ausgangs 3
DIP Schalter 4 schaltet den Zustand des Ausgangs 4
Ist der DIP-Schalter auf Off, dann wird der Ausgang passiv / aus. Ist der
DIP-Schalter auf On, dann wird der Ausgang aktiv / ein.
58
Anschluss von Zusatzmodulen
V3.00
