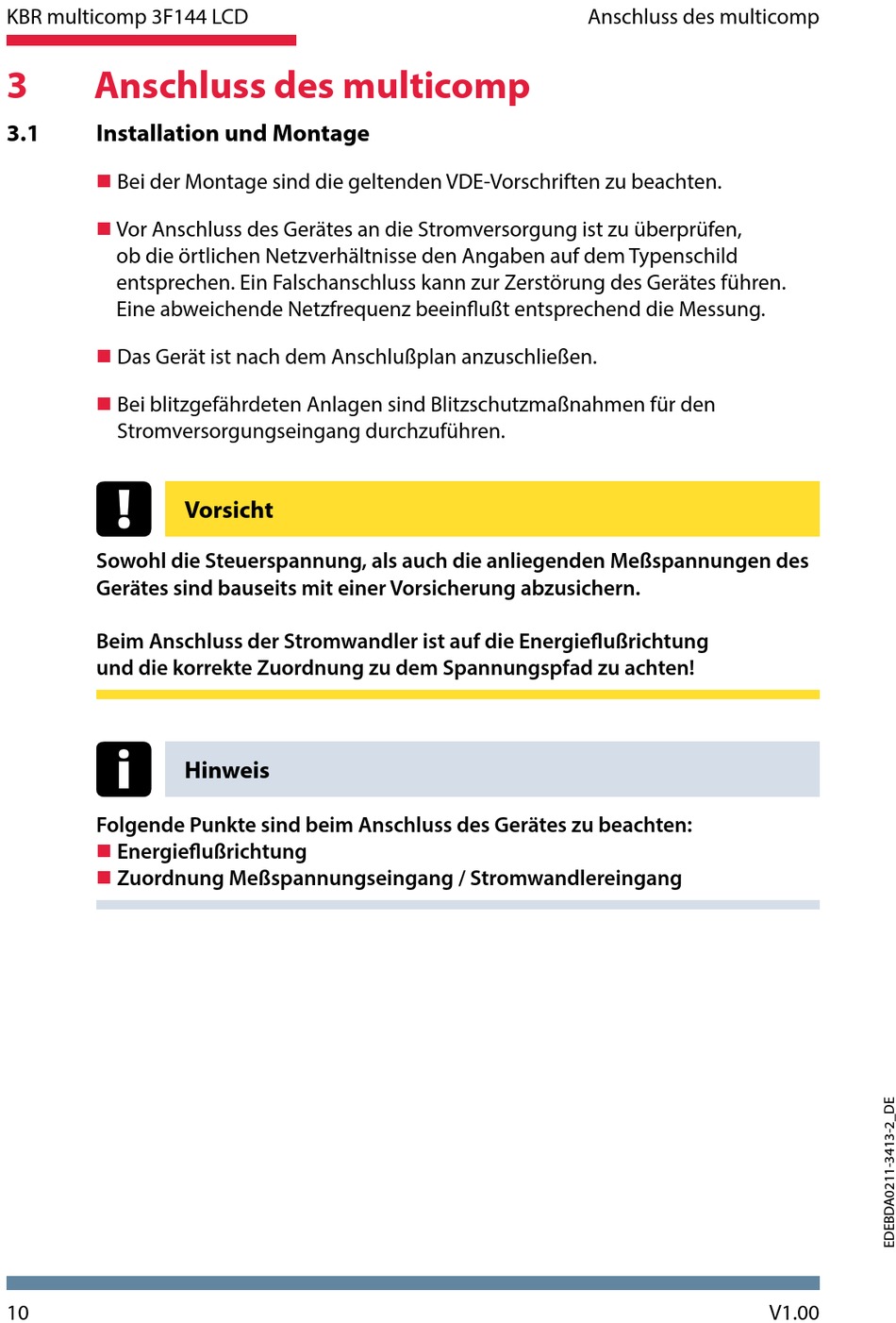

KBR multicomp 3F144 LCD
3
Anschluss des multicomp
3.1
Installation und Montage
Bei der Montage sind die geltenden VDE-Vorschriften zu beachten.
Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen,
ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild
entsprechen. Ein Falschanschluss kann zur Zerstörung des Gerätes führen.
Eine abweichende Netzfrequenz beeinflußt entsprechend die Messung.
Das Gerät ist nach dem Anschlußplan anzuschließen.
Bei blitzgefährdeten Anlagen sind Blitzschutzmaßnahmen für den
Stromversorgungseingang durchzuführen.
Sowohl die Steuerspannung, als auch die anliegenden Meßspannungen des
Gerätes sind bauseits mit einer Vorsicherung abzusichern.
Beim Anschluss der Stromwandler ist auf die Energieflußrichtung
und die korrekte Zuordnung zu dem Spannungspfad zu achten!
Folgende Punkte sind beim Anschluss des Gerätes zu beachten:
Energieflußrichtung
Zuordnung Meßspannungseingang / Stromwandlereingang
10
Vorsicht
Hinweis
Anschluss des multicomp
V1.00
