3

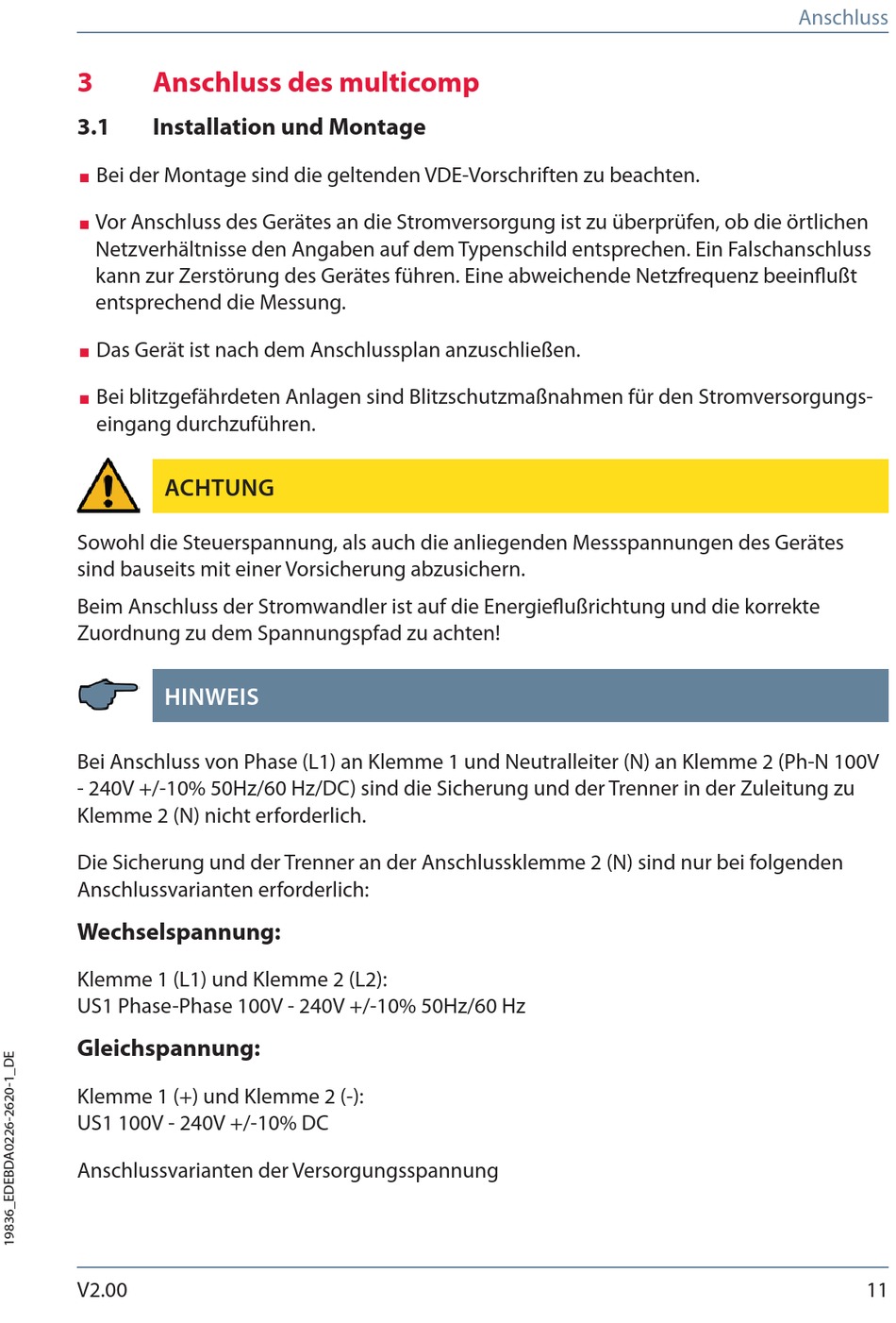

Anschluss des multicomp
3.1
Installation und Montage
Bei der Montage sind die geltenden VDE-Vorschriften zu beachten .
Vor Anschluss des Gerätes an die Stromversorgung ist zu überprüfen, ob die örtlichen
Netzverhältnisse den Angaben auf dem Typenschild entsprechen . Ein Falschanschluss
kann zur Zerstörung des Gerätes führen . Eine abweichende Netzfrequenz beeinflußt
entsprechend die Messung .
Das Gerät ist nach dem Anschlussplan anzuschließen .
Bei blitzgefährdeten Anlagen sind Blitzschutzmaßnahmen für den Stromversorgungs-
eingang durchzuführen .
ACHTUNG
Sowohl die Steuerspannung, als auch die anliegenden Messspannungen des Gerätes
sind bauseits mit einer Vorsicherung abzusichern .
Beim Anschluss der Stromwandler ist auf die Energieflußrichtung und die korrekte
Zuordnung zu dem Spannungspfad zu achten!
HINWEIS
Bei Anschluss von Phase (L1) an Klemme 1 und Neutralleiter (N) an Klemme 2 (Ph-N 100V
- 240V +/-10% 50Hz/60 Hz/DC) sind die Sicherung und der Trenner in der Zuleitung zu
Klemme 2 (N) nicht erforderlich .
Die Sicherung und der Trenner an der Anschlussklemme 2 (N) sind nur bei folgenden
Anschlussvarianten erforderlich:
Wechselspannung:
Klemme 1 (L1) und Klemme 2 (L2):
US1 Phase-Phase 100V - 240V +/-10% 50Hz/60 Hz
Gleichspannung:
Klemme 1 (+) und Klemme 2 (-):
US1 100V - 240V +/-10% DC
Anschlussvarianten der Versorgungsspannung
V2.00
Anschluss
11
