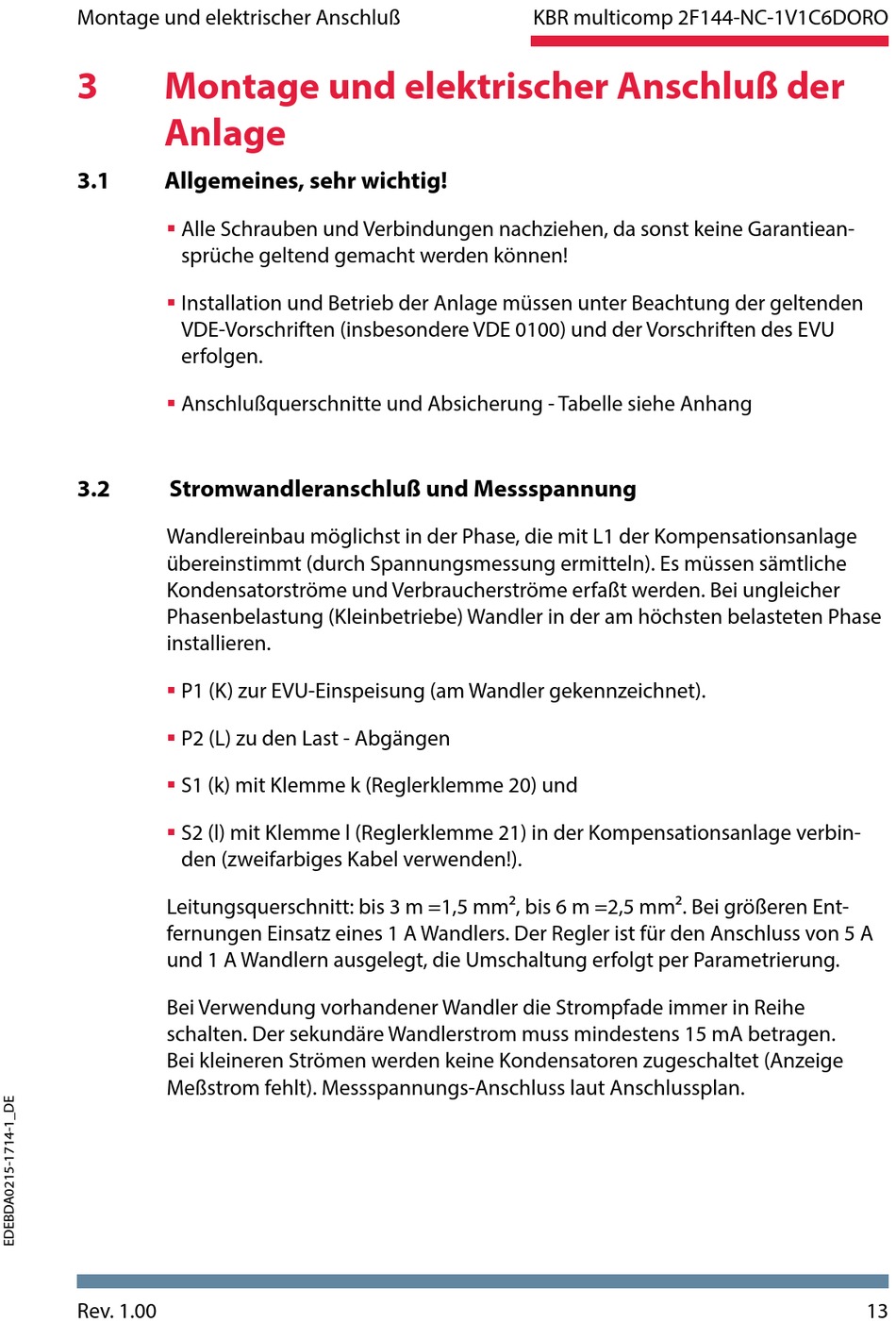

Montage und elektrischer Anschluß
3
Montage und elektrischer Anschluß der
Anlage
3.1
Allgemeines, sehr wichtig!
Alle Schrauben und Verbindungen nachziehen, da sonst keine Garantiean-
sprüche geltend gemacht werden können!
Installation und Betrieb der Anlage müssen unter Beachtung der geltenden
VDE-Vorschriften (insbesondere VDE 0100) und der Vorschriften des EVU
erfolgen.
Anschlußquerschnitte und Absicherung - Tabelle siehe Anhang
3.2
Stromwandleranschluß und Messspannung
Wandlereinbau möglichst in der Phase, die mit L1 der Kompensationsanlage
übereinstimmt (durch Spannungsmessung ermitteln). Es müssen sämtliche
Kondensatorströme und Verbraucherströme erfaßt werden. Bei ungleicher
Phasenbelastung (Kleinbetriebe) Wandler in der am höchsten belasteten Phase
installieren.
P1 (K) zur EVU-Einspeisung (am Wandler gekennzeichnet).
P2 (L) zu den Last - Abgängen
S1 (k) mit Klemme k (Reglerklemme 20) und
S2 (l) mit Klemme l (Reglerklemme 21) in der Kompensationsanlage verbin-
den (zweifarbiges Kabel verwenden!).
Leitungsquerschnitt: bis 3 m =1,5 mm², bis 6 m =2,5 mm². Bei größeren Ent-
fernungen Einsatz eines 1 A Wandlers. Der Regler ist für den Anschluss von 5 A
und 1 A Wandlern ausgelegt, die Umschaltung erfolgt per Parametrierung.
Bei Verwendung vorhandener Wandler die Strompfade immer in Reihe
schalten. Der sekundäre Wandlerstrom muss mindestens 15 mA betragen.
Bei kleineren Strömen werden keine Kondensatoren zugeschaltet (Anzeige
Meßstrom fehlt). Messspannungs-Anschluss laut Anschlussplan.
Rev. 1.00
KBR multicomp 2F144-NC-1V1C6DORO
13
