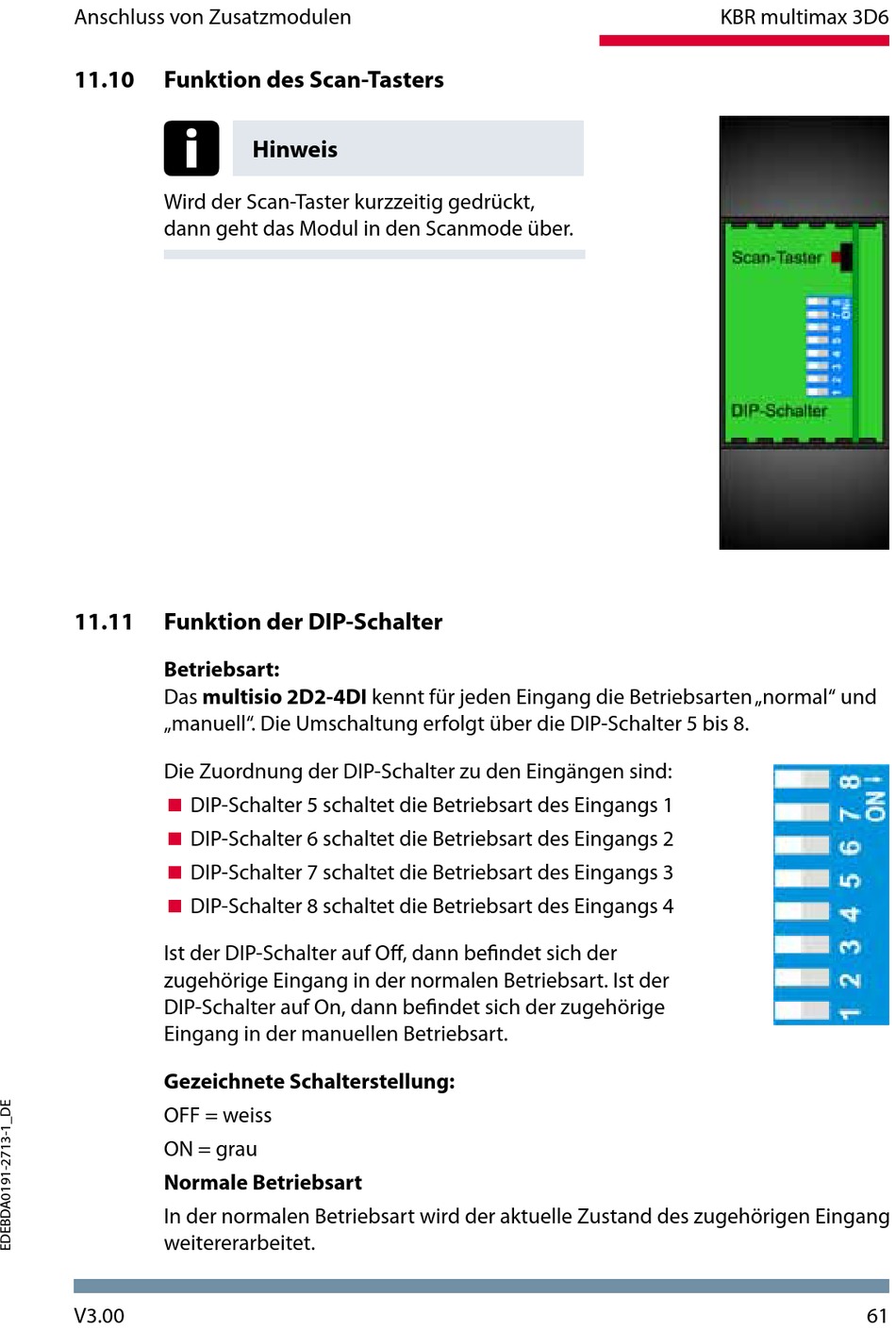

Anschluss von Zusatzmodulen
11.10
Funktion des Scan-Tasters
Wird der Scan-Taster kurzzeitig gedrückt,
dann geht das Modul in den Scanmode über.
11.11
Funktion der DIP-Schalter
Betriebsart:
Das multisio 2D2-4DI kennt für jeden Eingang die Betriebsarten „normal" und
„manuell". Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8.
Die Zuordnung der DIP-Schalter zu den Eingängen sind:
DIP-Schalter 5 schaltet die Betriebsart des Eingangs 1
DIP-Schalter 6 schaltet die Betriebsart des Eingangs 2
DIP-Schalter 7 schaltet die Betriebsart des Eingangs 3
DIP-Schalter 8 schaltet die Betriebsart des Eingangs 4
Ist der DIP-Schalter auf Off, dann befindet sich der
zugehörige Eingang in der normalen Betriebsart. Ist der
DIP-Schalter auf On, dann befindet sich der zugehörige
Eingang in der manuellen Betriebsart.
Gezeichnete Schalterstellung:
OFF = weiss
ON = grau
Normale Betriebsart
In der normalen Betriebsart wird der aktuelle Zustand des zugehörigen Eingang
weitererarbeitet.
V3.00
Hinweis
KBR multimax 3D6
61
