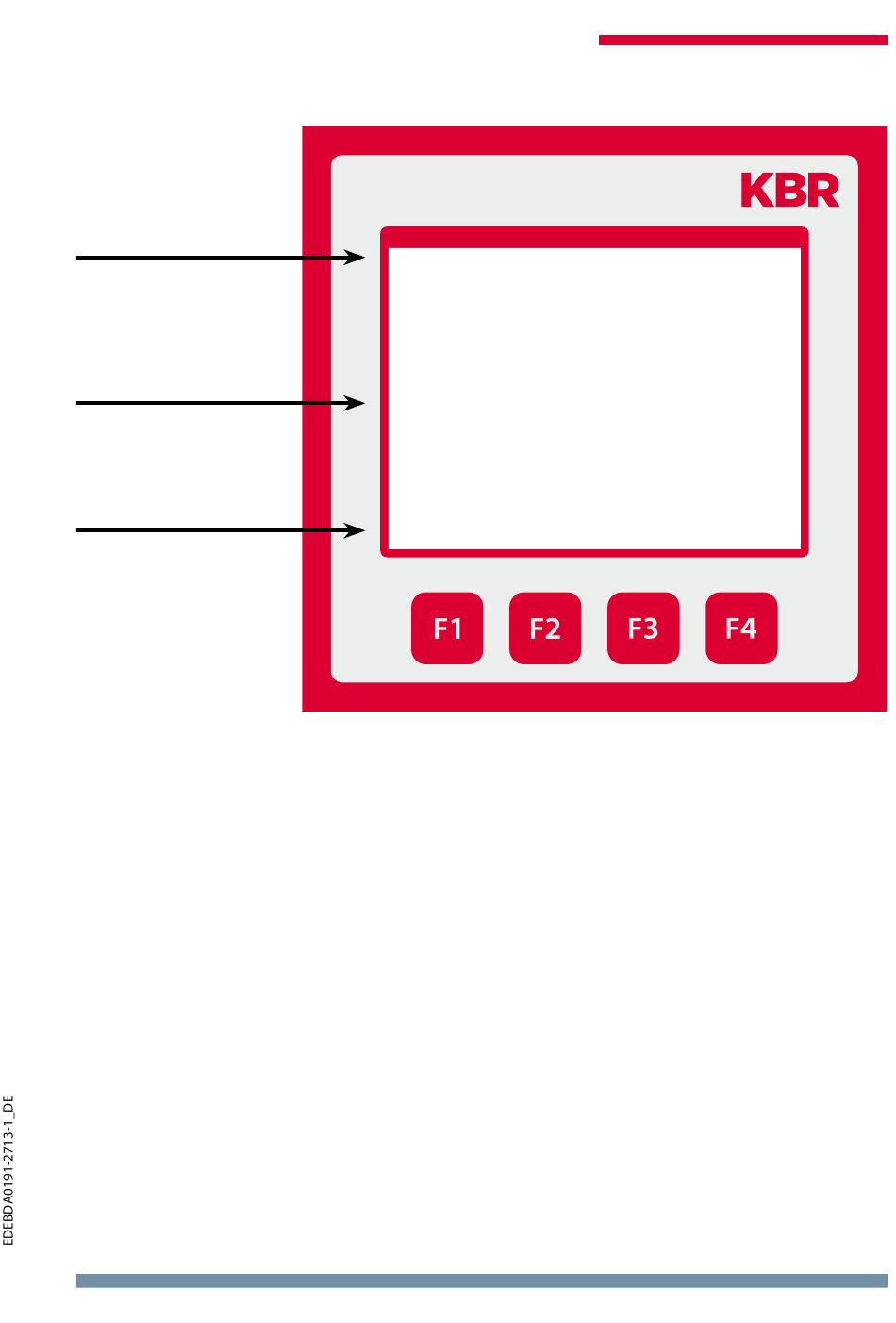

Bedien- und Anzeigenteil
1 Navigations-
leiste des
Displays
2 Datenanzeige
3 Hot-Key-
Bereich
5.0
Beschreibung der Tasten und Anzeigen,
Werkseinstellung, Einstellbereiche
1 Navigationsleiste des Displays
Die Navigationsleiste zeigt das ausgewählte Hauptmenü und erleichtert
somit die Bedienung des Gerätes erheblich.
Der Anwender erkennt sofort in welchem Menü er sich gerade befindet.
2 Einheitenanzeige
Die DOT-Matrix-Anzeige wird normalerweise für die Messwertanzeige ver-
wendet.
In einigen Untermenüs wird dieser Anzeigebereich dazu genutzt Zusatzinfor-
Rot Pantone 199
mation für die komfortable Bedienerführung anzuzeigen.
Weißaluminium RAL 9006 (Silber)
3 Hot-Key-Bereich
Die Textzeile korrespondiert mit den darunter liegenden Funktionstasten und
Display-Fenster (farblos - transparent)
dient zur Ausgabe von Meldungen und Texten. Das Zusammenspiel von Taste
und zugehöriger Anzeige ermöglicht eine sehr komfortable und selbsterklä-
rende Bedienung.
