KBR multimax 3D6
11.8

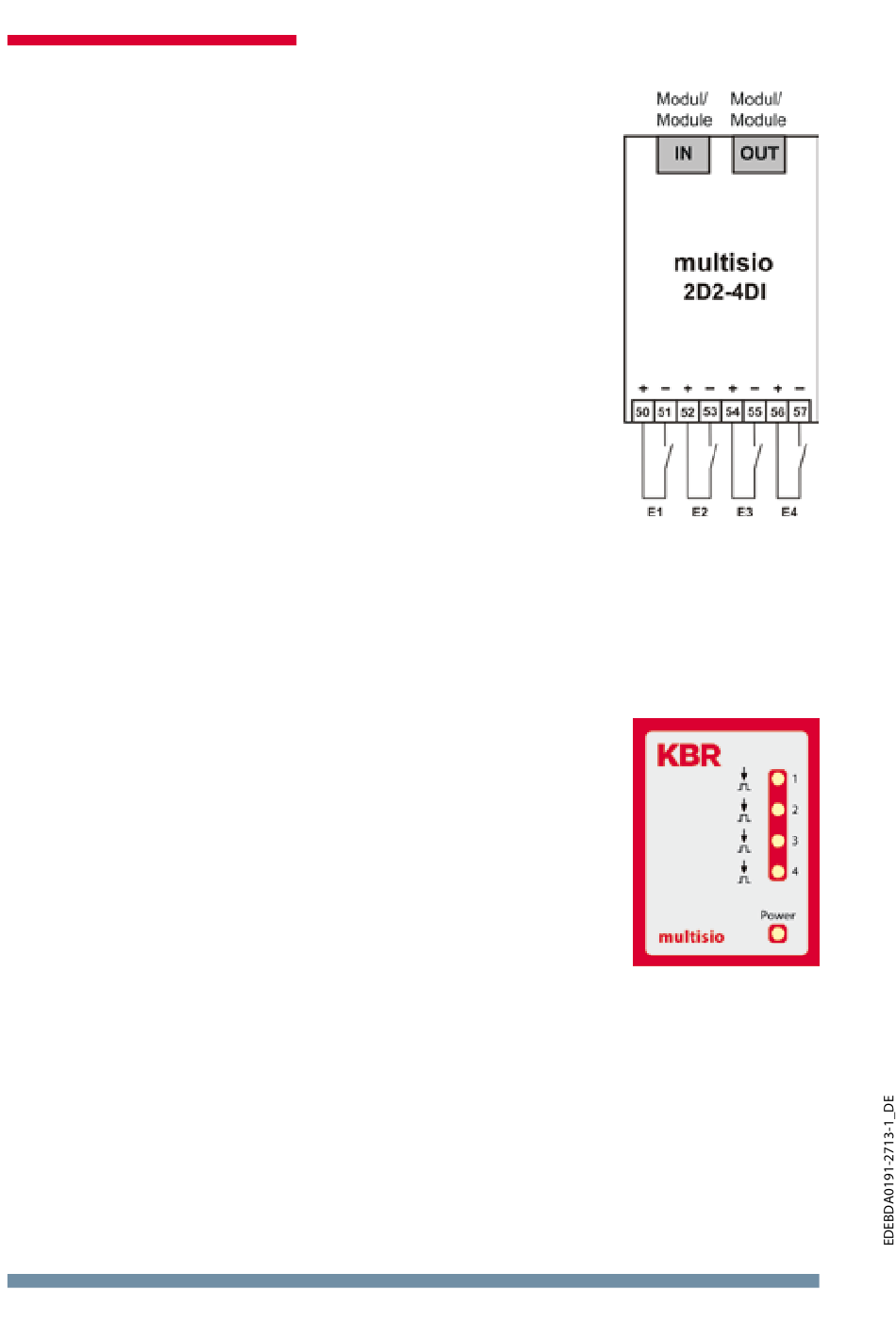

Digitaleingangsmodul Anschlussplan
Klemmenbelegung
Klemme 50: Digitaleingang 1 +
Klemme 51: Digitaleingang 1 -
Klemme 52: Digitaleingang 2 +
Klemme 53: Digitaleingang 2 -
Klemme 54: Digitaleingang 3 +
Klemme 55: Digitaleingang 3 -
Klemme 56: Digitaleingang 4 +
Klemme 57: Digitaleingang 4 -
IN / OUT:
Modulbus / Versorgungsspannung
11.9
Digitaleingangsmodul LED-Anzeige
Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LEDs.
Im Modul Erkennungsmode wird mit den Eingangs-LED's ein Lauflicht ausge-
geben.
Die Anzeigen sind:
LED1 für Eingang 1
LED2 für Eingang 2
LED3 für Eingang 3
LED4 für Eingang 4
Power - LED an:
Betriebsspannung liegt an
Die LEDs an dem digitalen Eingangsmodul zeigen den aktuellen Zustand des
digitalen Eingangs an. Ist der Eingang aktiv, dann ist die LED eingeschaltet. Ist
der Eingang passiv, dann ist die LED ausgeschaltet.
60
Anschluss von Zusatzmodulen
V3.00
