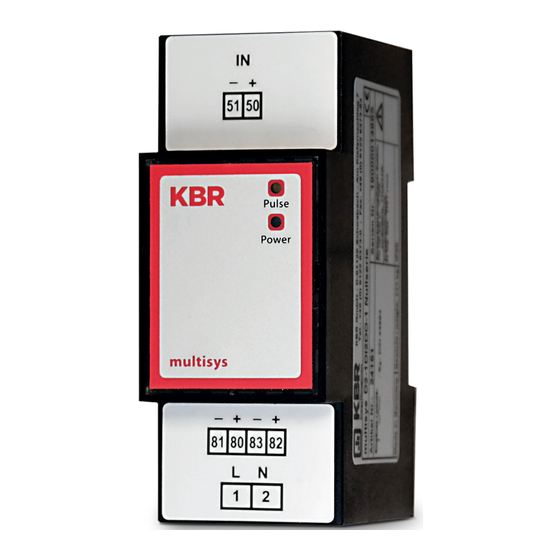

- Seite 1 Kurzanleitung Technische Parameter multisys D2-1DI2DO-1 Impulsverdoppler System deutsch...
- Seite 2 - Integriertes Netzteil ............................7 - Ein Eingang - Zwei Ausgänge ........................7 - Hutschienengehäuse ...........................7 Anschlussplan ..............................7 Technische Daten .............................8 Eingangsdaten: ..............................8 Ausgangsdaten: ..............................8 Normen und Sonstiges: ..........................9 © KBR Kompensationsanlagenbau GmbH Satz- und Druckfehler sowie technische Änderungen vorbehalten Rev. 1.00...
- Seite 3 Geräts an Dritte bleibt die Anleitung Bestandteil des Geräts. Sollten uns trotz größter Sorgfalt in der Bedienungsanleitung Fehler unterlaufen sein, oder sollte etwas nicht eindeutig genug beschrieben sein, so möchten wir uns bereits im Voraus für Ihre Anregungen bedanken. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Rev. 1.00...
- Seite 4 KBR multisys D2-DI2DO-1 Einleitung Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt. GEFÄHRLICHE SPANNUNG bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden...
- Seite 5 Einleitung KBR multisys D2-DI2DO-1 GEFÄHRLICHE SPANNUNG Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beachten! Der Netzanschluss, Inbetriebsetzung und Betrieb eines Gerätes darf nur von qualifizierten Personal vorgenommen werden. Qualifiziertes Personal im Sinne der sicherheitstechnischen Hinweise dieses Handbuches sind Personen mit elektrotechnischer Ausbildung und Kenntnissen der nationalen Unfallverhü-...
- Seite 6 KBR multisys D2-DI2DO-1 Einleitung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte.
- Seite 7 Technische Daten KBR multisys D2-DI2DO-1 - Schaltverstärker zur Impulsverdopplung - Integriertes Netzteil - Ein Eingang - Zwei Ausgänge - Hutschienengehäuse Anschlussplan Impulsgeber (EVU-Zähler oder KBR-multimess D6-xxx-5 usw.) LED Pulse Impuls-Ausgang 1 Impuls-Eingang Impuls-Ausgang 2 LED Power Versorgungsspannung 100 - 240V AC/DC +/- 10%...
- Seite 8 KBR multisys D2-DI2DO-1 Technische Daten Technische Daten Eingangsdaten: Eingangs- Netzteil 100 – 240 V +/- 10% ,DC/50/60 Hz, max. spannung 3,5 VA Leistungsoptokoppler Schaltpegel 1-Signal („H“) >10mA bis <27mA Schaltpegel 0-Signal („L“) < 2mA Übertragungsfrequenz f (ohmsche Last) 10 Hz...
- Seite 9 Technische Daten KBR multisys D2-DI2DO-1 Normen und Sonstiges: Umgebungs- Normen DIN EN 60721-3-3:1995-09 + DIN EN721- bedingunge 3-3/A2:1997-07; 3K5 +3Z11; (IEC721-3- 3;3K5 + 3Z11) Betriebstemperatur K55 (-5°C ...+55°C) Luftfeuchtigkeit 5%...95% nicht kondensierend Lagertemperatur K55(-25°C...+70°C) Betriebshöhe 0...2000m über NN Elektrische Normen...
- Seite 10 KBR multisys D2-DI2DO-1 Notizen Rev. 1.00...
- Seite 11 Notizen KBR multisys D2-DI2DO-1 Rev. 1.00...
- Seite 12 KBR Kompensationsanlagenbau GmbH www.kbr.de Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...
