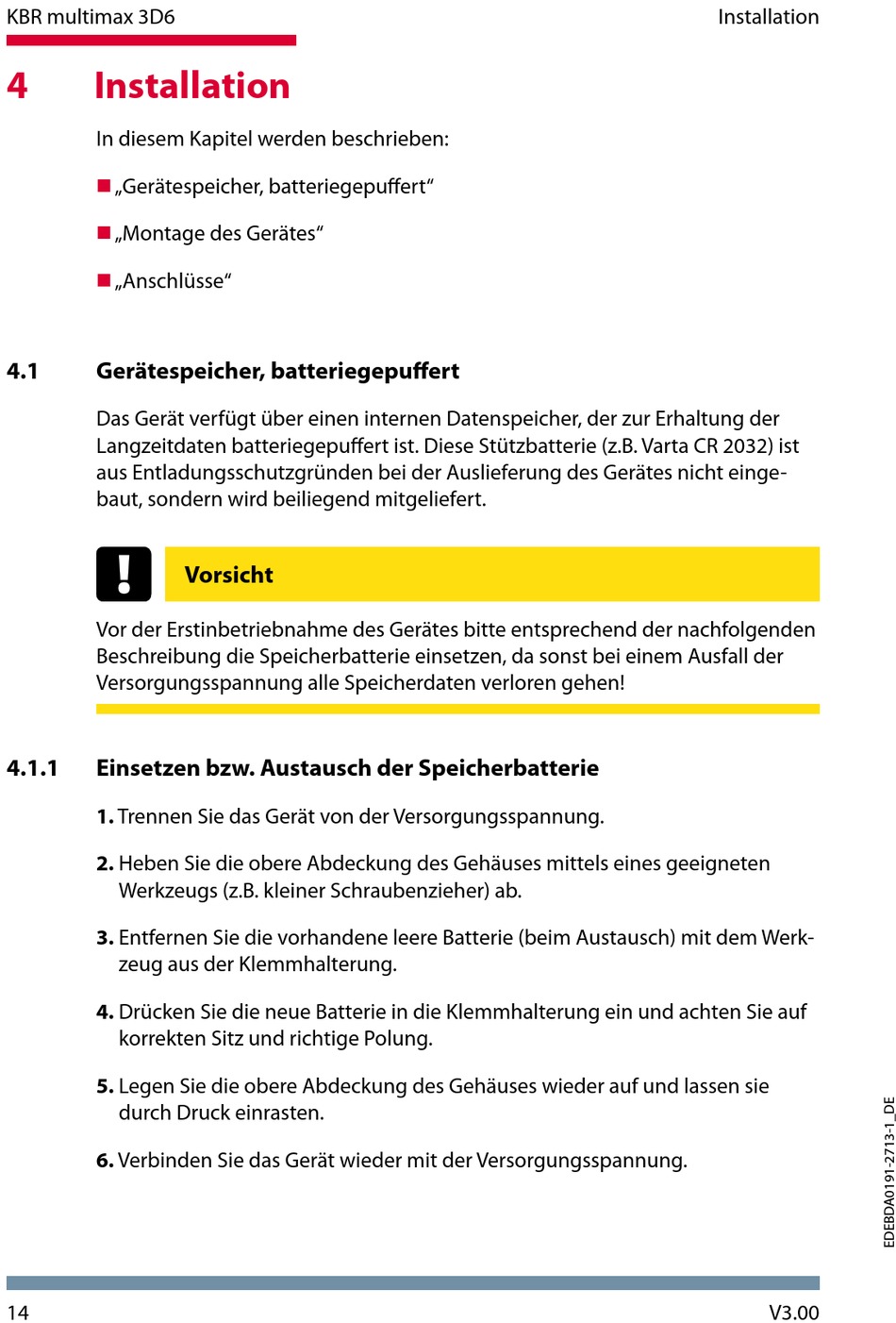

KBR multimax 3D6
4
Installation
In diesem Kapitel werden beschrieben:
„Gerätespeicher, batteriegepuffert"
„Montage des Gerätes"
„Anschlüsse"
4.1
Gerätespeicher, batteriegepuffert
Das Gerät verfügt über einen internen Datenspeicher, der zur Erhaltung der
Langzeitdaten batteriegepuffert ist. Diese Stützbatterie (z.B. Varta CR 2032) ist
aus Entladungsschutzgründen bei der Auslieferung des Gerätes nicht einge-
baut, sondern wird beiliegend mitgeliefert.
Vor der Erstinbetriebnahme des Gerätes bitte entsprechend der nachfolgenden
Beschreibung die Speicherbatterie einsetzen, da sonst bei einem Ausfall der
Versorgungsspannung alle Speicherdaten verloren gehen!
4.1.1
Einsetzen bzw. Austausch der Speicherbatterie
1. Trennen Sie das Gerät von der Versorgungsspannung.
2. Heben Sie die obere Abdeckung des Gehäuses mittels eines geeigneten
Werkzeugs (z.B. kleiner Schraubenzieher) ab.
3. Entfernen Sie die vorhandene leere Batterie (beim Austausch) mit dem Werk-
zeug aus der Klemmhalterung.
4. Drücken Sie die neue Batterie in die Klemmhalterung ein und achten Sie auf
korrekten Sitz und richtige Polung.
5. Legen Sie die obere Abdeckung des Gehäuses wieder auf und lassen sie
durch Druck einrasten.
6. Verbinden Sie das Gerät wieder mit der Versorgungsspannung.
14
Vorsicht
Installation
V3.00
