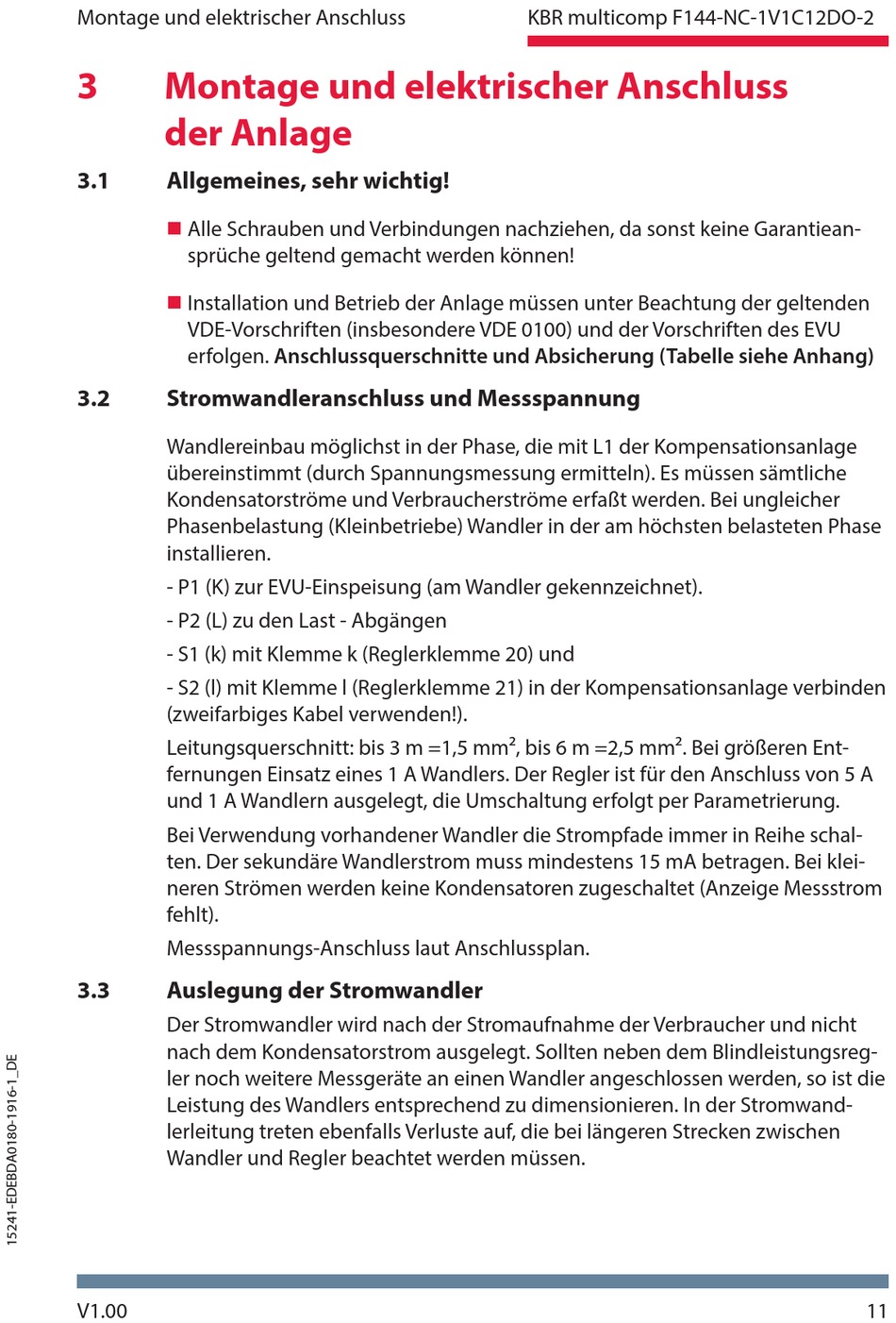

Montage und elektrischer Anschluss
3
Montage und elektrischer Anschluss
der Anlage
3.1
Allgemeines, sehr wichtig!
Alle Schrauben und Verbindungen nachziehen, da sonst keine Garantiean-
sprüche geltend gemacht werden können!
Installation und Betrieb der Anlage müssen unter Beachtung der geltenden
VDE-Vorschriften (insbesondere VDE 0100) und der Vorschriften des EVU
erfolgen. Anschlussquerschnitte und Absicherung (Tabelle siehe Anhang)
3.2
Stromwandleranschluss und Messspannung
Wandlereinbau möglichst in der Phase, die mit L1 der Kompensationsanlage
übereinstimmt (durch Spannungsmessung ermitteln). Es müssen sämtliche
Kondensatorströme und Verbraucherströme erfaßt werden. Bei ungleicher
Phasenbelastung (Kleinbetriebe) Wandler in der am höchsten belasteten Phase
installieren.
- P1 (K) zur EVU-Einspeisung (am Wandler gekennzeichnet).
- P2 (L) zu den Last - Abgängen
- S1 (k) mit Klemme k (Reglerklemme 20) und
- S2 (l) mit Klemme l (Reglerklemme 21) in der Kompensationsanlage verbinden
(zweifarbiges Kabel verwenden!).
Leitungsquerschnitt: bis 3 m =1,5 mm², bis 6 m =2,5 mm². Bei größeren Ent-
fernungen Einsatz eines 1 A Wandlers. Der Regler ist für den Anschluss von 5 A
und 1 A Wandlern ausgelegt, die Umschaltung erfolgt per Parametrierung.
Bei Verwendung vorhandener Wandler die Strompfade immer in Reihe schal-
ten. Der sekundäre Wandlerstrom muss mindestens 15 mA betragen. Bei klei-
neren Strömen werden keine Kondensatoren zugeschaltet (Anzeige Messstrom
fehlt).
Messspannungs-Anschluss laut Anschlussplan.
3.3
Auslegung der Stromwandler
Der Stromwandler wird nach der Stromaufnahme der Verbraucher und nicht
nach dem Kondensatorstrom ausgelegt. Sollten neben dem Blindleistungsreg-
ler noch weitere Messgeräte an einen Wandler angeschlossen werden, so ist die
Leistung des Wandlers entsprechend zu dimensionieren. In der Stromwand-
lerleitung treten ebenfalls Verluste auf, die bei längeren Strecken zwischen
Wandler und Regler beachtet werden müssen.
V1.00
KBR multicomp F144-NC-1V1C12DO-2
11
