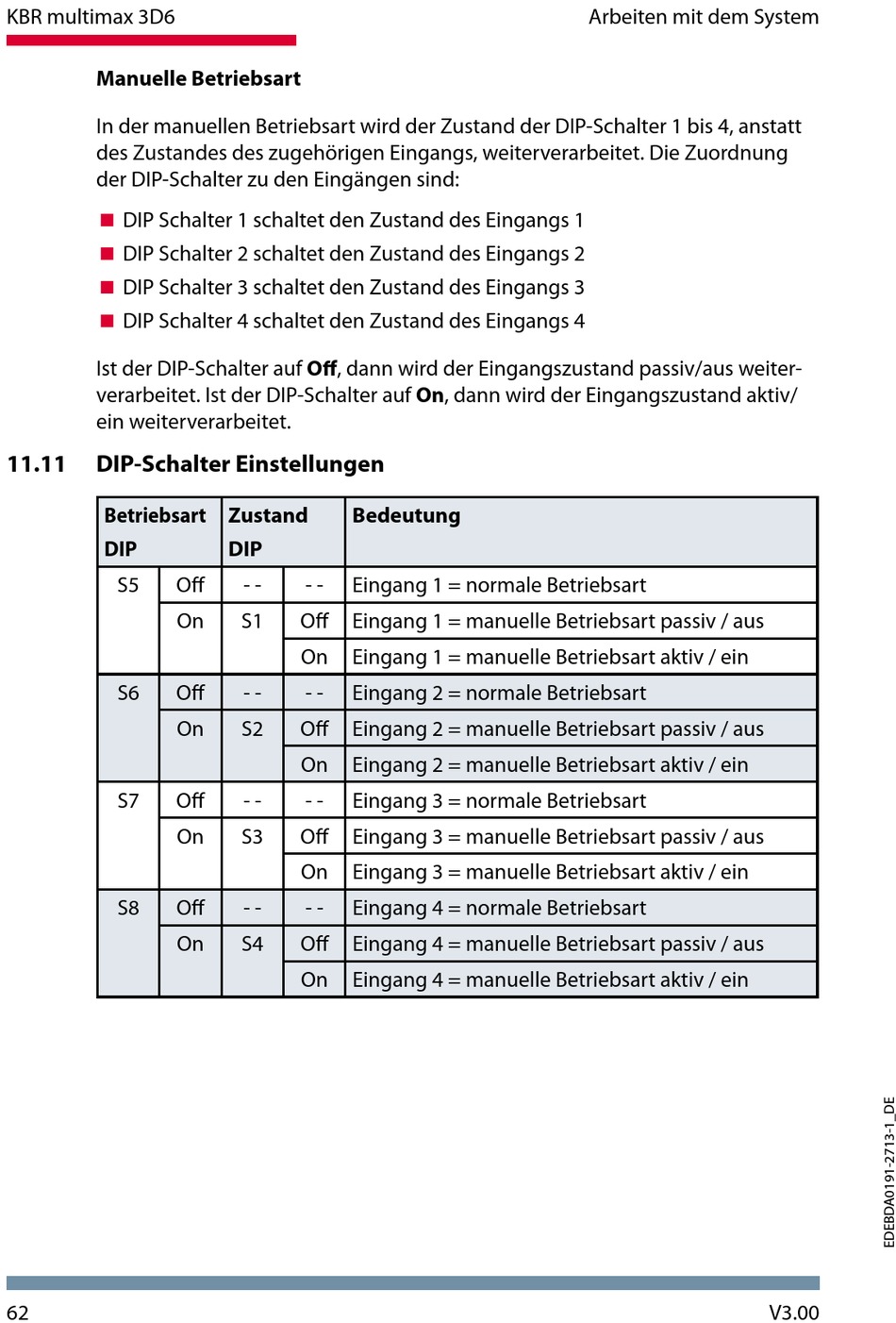

KBR multimax 3D6
Manuelle Betriebsart
In der manuellen Betriebsart wird der Zustand der DIP-Schalter 1 bis 4, anstatt
des Zustandes des zugehörigen Eingangs, weiterverarbeitet. Die Zuordnung
der DIP-Schalter zu den Eingängen sind:
DIP Schalter 1 schaltet den Zustand des Eingangs 1
DIP Schalter 2 schaltet den Zustand des Eingangs 2
DIP Schalter 3 schaltet den Zustand des Eingangs 3
DIP Schalter 4 schaltet den Zustand des Eingangs 4
Ist der DIP-Schalter auf Off, dann wird der Eingangszustand passiv/aus weiter-
verarbeitet. Ist der DIP-Schalter auf On, dann wird der Eingangszustand aktiv/
ein weiterverarbeitet.
11.11
DIP-Schalter Einstellungen
Betriebsart
DIP
S5
S6
S7
S8
62
Zustand
DIP
Off
- -
- -
On
S1
Off
On
Off
- -
- -
On
S2
Off
On
Off
- -
- -
On
S3
Off
On
Off
- -
- -
On
S4
Off
On
Bedeutung
Eingang 1 = normale Betriebsart
Eingang 1 = manuelle Betriebsart passiv / aus
Eingang 1 = manuelle Betriebsart aktiv / ein
Eingang 2 = normale Betriebsart
Eingang 2 = manuelle Betriebsart passiv / aus
Eingang 2 = manuelle Betriebsart aktiv / ein
Eingang 3 = normale Betriebsart
Eingang 3 = manuelle Betriebsart passiv / aus
Eingang 3 = manuelle Betriebsart aktiv / ein
Eingang 4 = normale Betriebsart
Eingang 4 = manuelle Betriebsart passiv / aus
Eingang 4 = manuelle Betriebsart aktiv / ein
Arbeiten mit dem System
V3.00
