Bedienungsanleitung
Technische Parameter
thermoelektrische Verbraucher
thermoelektrische Verbraucher
s
KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach Telefon:+ 49 (0) 9122 / 6373-0 Telefax: +49 (0) 9122 / 6373-83 email: info@KBR.de
Unterstation für
Unterstation für
s
s
ENERGIEMANAGEMENT
mit System

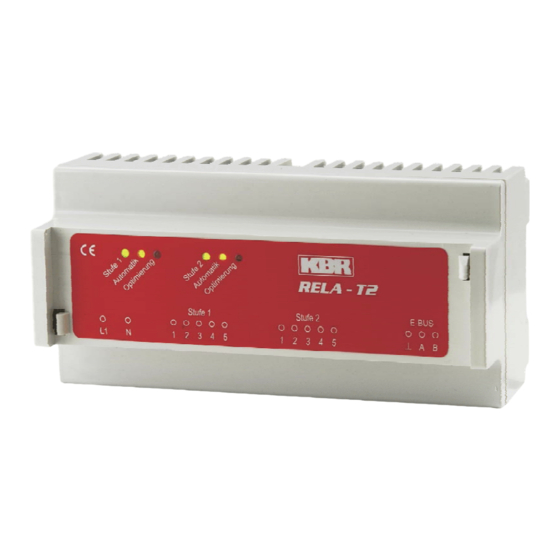

RELA T2
s
s
Werbung
Verwandte Anleitungen für KBR RELA T2
Inhaltszusammenfassung für KBR RELA T2

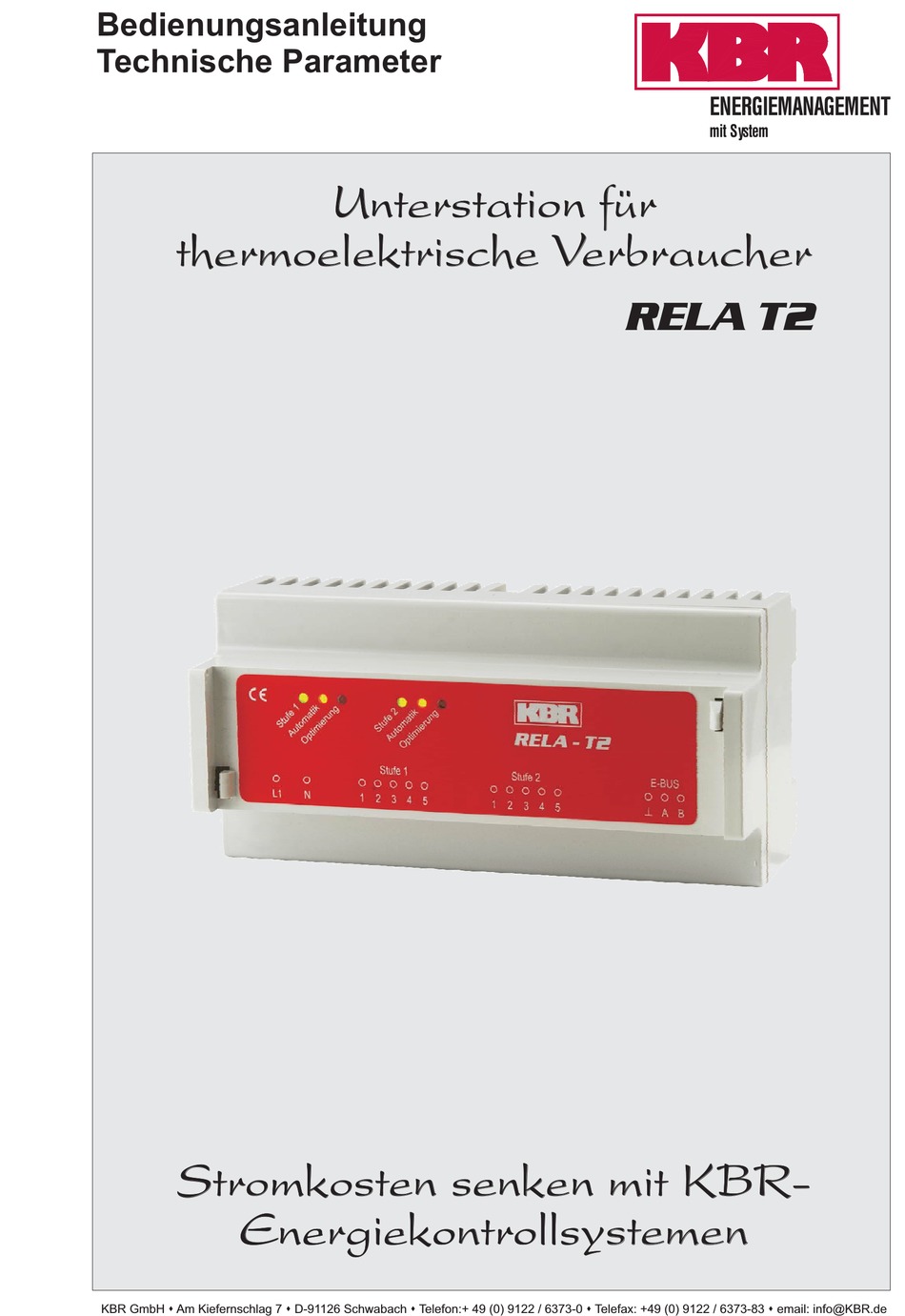

- Seite 1 Bedienungsanleitung Technische Parameter ENERGIEMANAGEMENT mit System Unterstation für Unterstation für thermoelektrische Verbraucher thermoelektrische Verbraucher RELA T2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach Telefon:+ 49 (0) 9122 / 6373-0 Telefax: +49 (0) 9122 / 6373-83 email: info@KBR.de...
- Seite 3 Voraus für Ihre Anregungen bedanken. Im Anhang der Anleitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von III...
- Seite 4 Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. © KBR-GmbH Technische Änderungen bleiben Vorbehalten Seite II von III...
- Seite 5 Produkthaftung / Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte.
- Seite 7 Handbuch Unterstation RELA T2 Hinweis! • Die Adressen der Unterstationen RELA T2 sind eingestellt. • Die Seitenaufkleber enthalten die Stationsbezeichnungen. Inhalt ......................2 IRKUNGSWEISE ......................3 NSTALLATION ......................... 3 NSCHLUßPLAN ........................3 NSCHLÜSSE ....................4 ONTAGE DES ERÄTES ........................4 NZEIGEN ......................
- Seite 8 ⊥-Klemmen der Busteilnehmer miteinander zu verbinden. Durch diese Verbindung werden Potentialunterschiede der Busteilnehmer an den Busausgängen minimiert. Für den Aufbau des Buses verweisen wir an dieser Stelle, auf unsere Aufbaurichtlinie für den KBR Energiebus. Die Richtlinie können Sie auf Abfrage von uns erhalten bzw. von unserer Internetseite dowloaden.
- Seite 9 Temperaturkontakt) Klemmen ⊥, A und B Busleitung RS 485 zum Energiekontrollsystem. Es ist abgeschirmtes Material einzusetzen, um Störimpulse von den Eingängen fernzuhalten (siehe Aufbaurichtlinie KBR-Energiebus), Abschirmung nur in der Nähe des Hauptgerätes an PE anschließen). Version 1.0 Seite 3 von 12...
- Seite 10 Handbuch Unterstation RELA T2 2.3 Montage des Gerätes Bei der Montage sind die geltenden VDE- und EN- Vorschriften zu beachten. Vor Anschluß des Geräts an die Stromversorgung ist zu überprüfen, ob die örtlichen Netzverhältnisse den Angaben auf dem Typenschild entsprechen (230V, 50Hz). Ein Falschanschluß...
- Seite 11 4.3 Betrieb mit MULTIMAX - Basic und MULTIMAX - Light 4.3.1 Programmierung der Ausgangsparameter Die Ausgänge des RELA T2 müssen am Gerät programmiert werden. Die Programmierung ist im Handbuch der Geräte ausführlich beschrieben. Im Menü LINIEN mit der Taste Pfeil nach rechts dem gewünschten Ausgang anwählen.
- Seite 12 Handbuch Unterstation RELA T2 3. Fenster: Rangfolge und Meldeeingang Jeder Stufe wird eine Rangfolge (Priorität) für die Einbeziehung in die Schalthandlungen zugeordnet. Der unwichtigste Verbraucher erhält Priorität 1, der wichtigste Verbraucher Rangfolge 32, gleichwertige Verbraucher erhalten gleiche Priorität. In der zweiten Zeile des Fensters muß die Rückmeldung des Verbraucherzustandes über den Meldeeingang aktiviert werden.
- Seite 13 Handbuch Unterstation RELA T2 4.4 Betrieb mit MULTIMAX 4.4.1 Programmierung der Ausgangsparameter Die Ausgänge des RELA T2 müssen am MULTIMAX programmiert werden. Die Programmierung ist im Handbuch des Gerätes ausführlich beschrieben. Im Menü LINIEN mit der Taste WEITER den gewünschten Ausgang anwählen.
- Seite 14 Handbuch Unterstation RELA T2 4.4.2 Programmierung der Eingangsparameter Im Menü EINGANG mit der Taste WEITER den zum jeweiligen Ausgang zugeordneten Eingang anwählen. • Jedem Ausgang ist ein Eingang mit der gleichen Nummer zugeordnet. 1. Fenster: Bezeichnung und Station Eingang im unprogrammierten Zustand, vorangestellt ist die Nummer des Einganges.
- Seite 15 Handbuch Unterstation RELA T2 4.5 Technische Daten Eingänge: 2 x Betriebsmeldung für potentialbehafteten (Hauptschalter) Kontakt 2 x Betriebsmeldung für potentialbehafteten (Thermostat) Kontakt 2 x Automatikeingang für potentialbehafteten (Optimierung) Kontakt Ausgänge: 2 x Schaltausgang Relaiskontakt 250V AC / 2A - Öffnerrelais, im stromlosen Zustand geschlossen...
- Seite 16 Handbuch Unterstation RELA T2 5 Ü BERSPANNUNG LITZSCHUTZ Wir empfehlen den Einbau von Überspannungsschutzmaßnahmen zur Vermeidung von Schäden unseren hochwertigen elektronischen Geräten. Geschützt werden sollten Steuerspannungseingänge und Busleitungen bei Bedarf. Liefernachweis: DEHN + SÖHNE, Hans-Dehn-Straße 1, 92318 Neumarkt Telefon 09181-9060, Telefax 09181-906100 Seite 10 von 12 Version 1.0...
- Seite 19 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge Suggestions Korrekturen Corrections Betrifft Gerät: Device concerned: Sollten Sie beim Lesen dieser Bedienungsanlei- If you come across misprints in this user manual tung oder Druckschrift auf Druckfehler gestoßen...
