VLT® 5000/5000 FLUX/6000 HVAC/8000 AQUA PROFIBUS

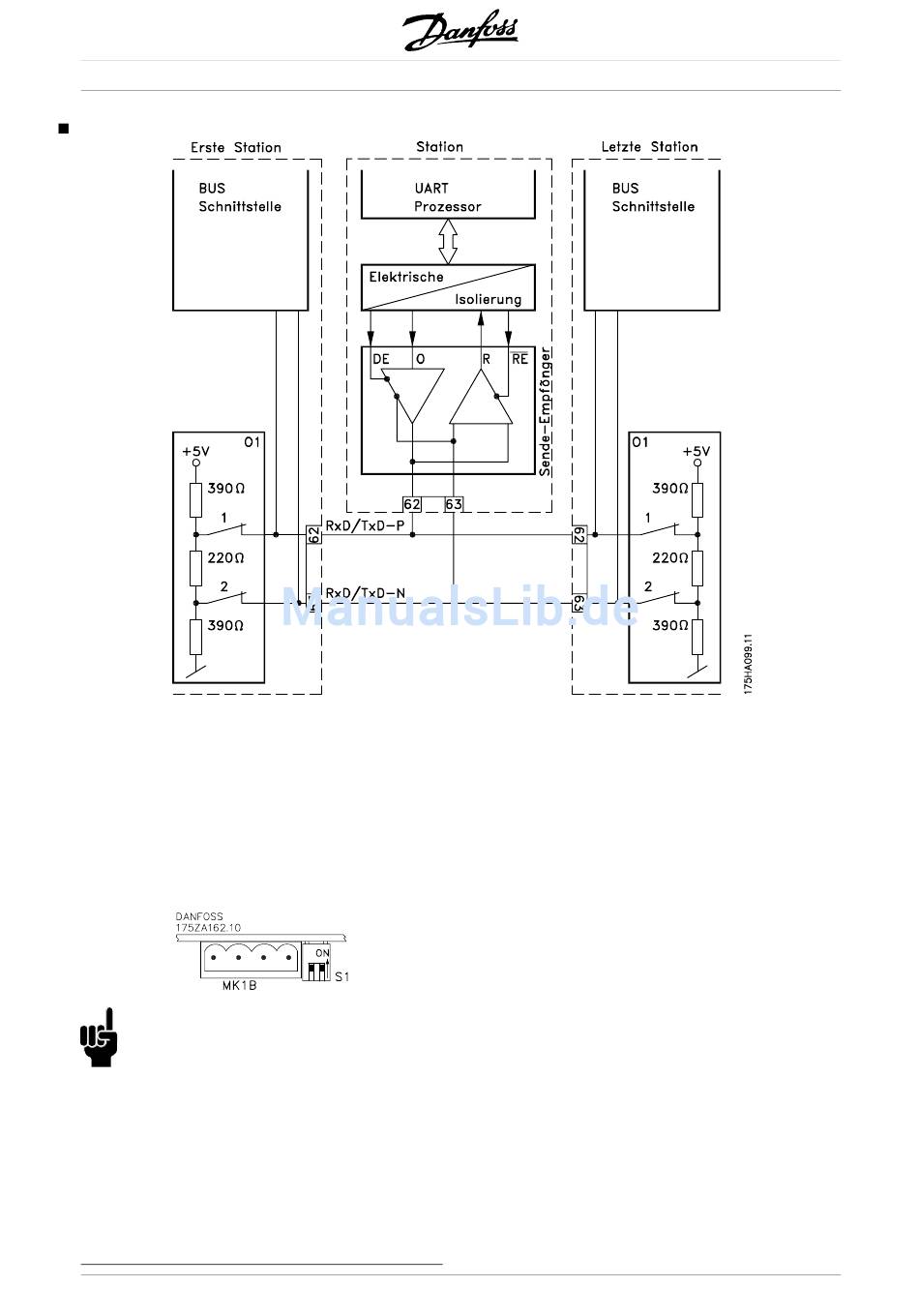

Diagramm Busanschluss
Es ist wichtig, dass die Busleitung korrekt terminiert ist.
Impedanzabweichungen können zu Reflexionen in der
Leitung führen und Fehlübertragungen verursachen.
- Die PROFIBUS-Optionskarte ist mit einer geeigneten
Terminierung versehen, die über die Schalter 1
und 2 auf dem Schalterblock S1 rechts über
der Reihenklemme MK 1B aktiviert werden
kann. Die Busterminierung ist aktiv, wenn der
Schalter in der Position "EIN" ist.
ACHTUNG!:
Die Schalter dürfen nie in Gegenstellung
sein. Beide Schalter müssen entweder
EIN oder AUS sein.
- Die meisten Master und Verstärker verfügen
über eine eigene Terminierung.
- Wenn eine interne Terminierung in der Form von
drei Widerständen an die Busleitung angeschlossen
ist, muss eine 5 V-Direktspannung benutzt
werden. Achtung: stellen Sie sicher, dass diese
galvanisch vom Stromkabel getrennt ist.
12
MG.90.G1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
