VLT® 5000/5000 FLUX/6000 HVAC/8000 AQUA PROFIBUS
Zustandswort gemäß profidrive-profil

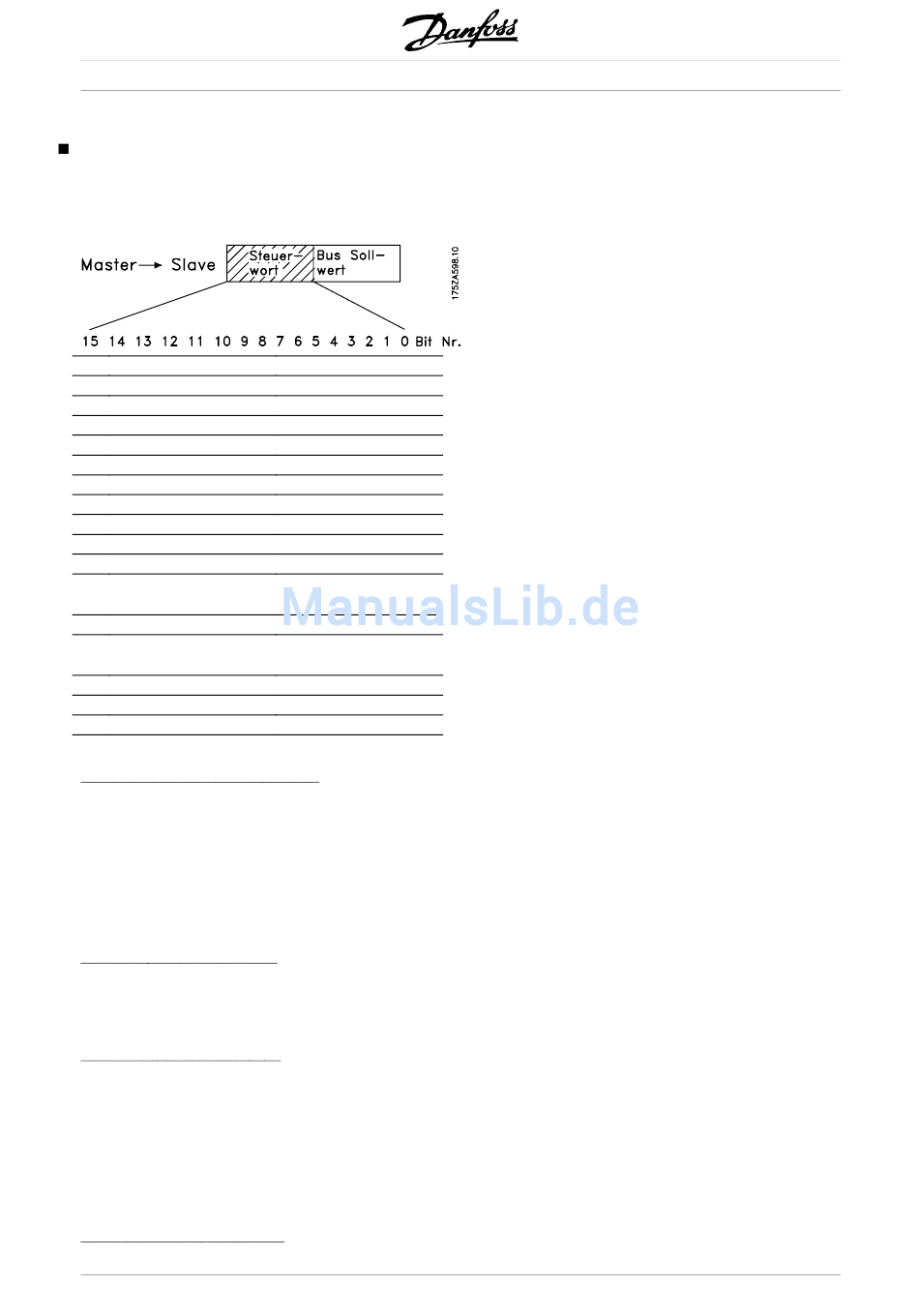

Das Zustandswort wird verwendet, um einen Master (z.
B. eine PC) über den Zustand eines Slave zu informieren.
Bit Bit = 0
00 Steuerung nicht bereit
01 VLT nicht bereit
02 Motorfreilauf
03 Kein Fehler
04 EIN 2
05 EIN 3
06 Start möglich
07 Keine Warnung
Speed ≠ Sollwert
08
09 Ortbetrieb
10 Nicht im
Betriebsbereich
11 Ohne Funktion
12 VLT OK
13 Spannung OK
14 Moment OK
15 Zeitgeber OK
Bit 00, Steuerung nicht bereit/bereit
Im Fall von Bit 00 = "0", ist Bit 00, 01 oder 02 des
Steuerworts "0" (AUS 1, AUS 2 oder AUS 3) - oder
der Frequenzumrichter hat abgeschaltet (Trip). Im Fall
von Bit 00 = "1" ist die Frequenzumrichtersteuerung
bereit, aber est besteht nicht unbedingt eine Zufuhr
zur vorhandenen Stromeinheit (im Fall einer externen
24 V-Versorgung des Steuersystems).
Bit 01, VLT nicht bereit/bereit
Gleiche Bedeutung wie Bit 00, aber es besteht eine
Zufuhr der Stromeinheit. Der Frequenzumrichter ist
bereit, wenn er die erforderlichen Startsignale erhält.
Bit 02, Motorfreilauf/Aktivieren
Im Fall von Bit 02 = "0", ist Bit 00, 01 oder 02
des Steuerworts "0" (AUS 1, AUS 2 oder AUS 3
oder Motorfreilauf) - oder der Frequenzumrichter
hat abgeschaltet (Trip).
Im Fall von Bit 02 = "1", ist Bit 00, 01 oder 02
des Steuerworts "1"; der Frequenzumrichter
hat nicht abgeschaltet.
Bit 03, Kein Fehler/Abschalten
26
Bit = 1
Bereit
Bereit
Wirksam
Abschaltung
AUS 2
AUS 3
Start nicht möglich
Warnung
Drehzahl = Sollwert
Bussteuerung
Frequenzgrenze OK
Betrieb
Gestoppt, autom.
Start
Grenze überschritten
Grenze überschritten
Grenze überschritten
MG.90.G1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Im Fall von Bit 03 = "0" liegt keine Fehlerbedingung
des Frequenzumrichters vor.
Im Fall von Bit 03 = "1" hat der Frequenzumrichter
abgeschaltet und benötigt ein Quittierungssignal,
bevor er wieder starten kann.
