VLT® 5000/5000 FLUX/6000 HVAC/8000 AQUA PROFIBUS

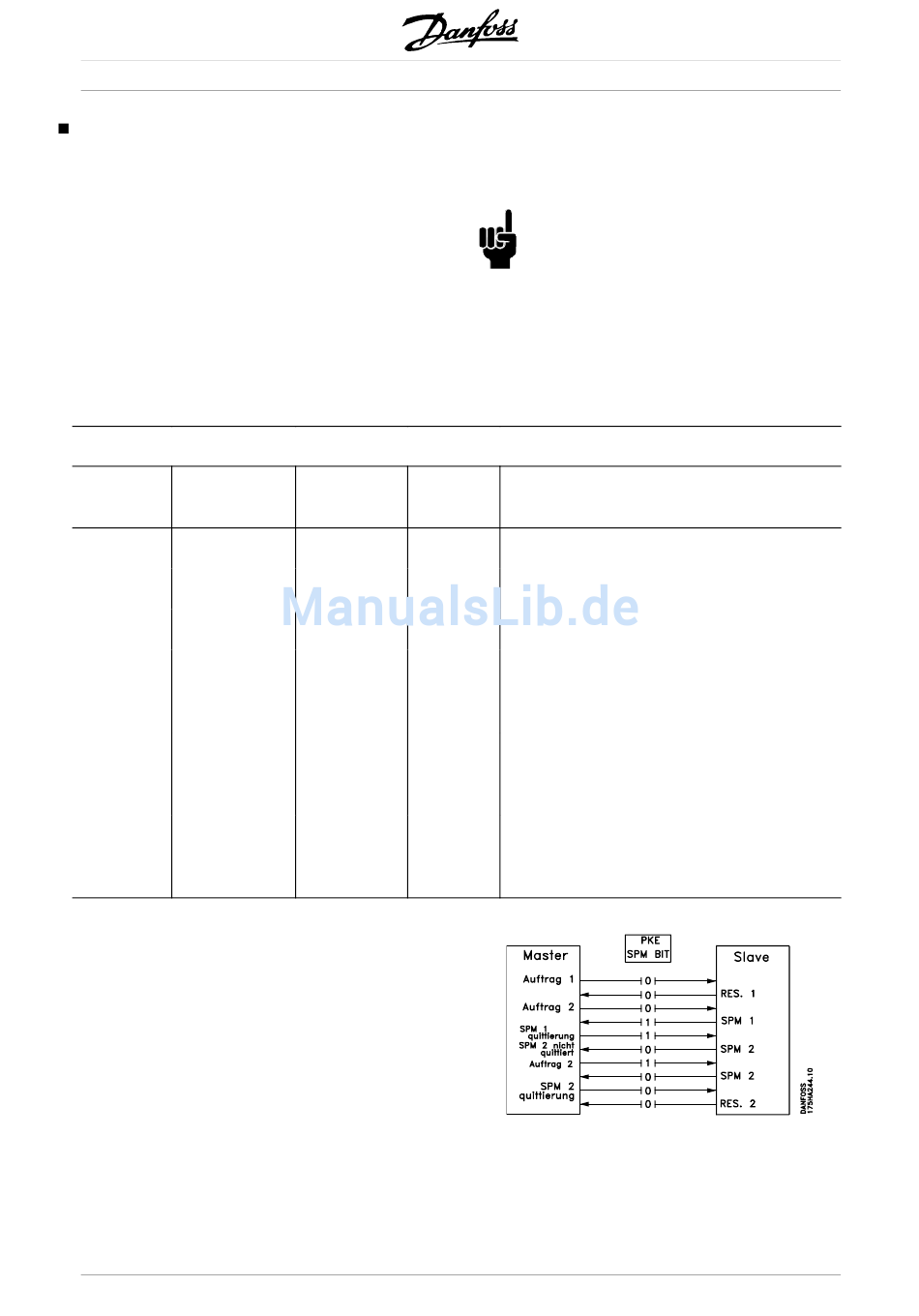

Spontanmeldungen

Die Spontanmeldung wird durch die aktiven Alarm-
und Warnwortparameter im aktuellen Drive ausgelöst.
Die PCV-Antwort gibt die Parameternummer (PNU)
und den Parameterwert (PVA) des modifizierten aktiven
Parameters an, der von der Meldung ausgelöst wird.
Spontanmeldungen werden erzeugt, wenn aktive
Parameter geändert werden, d. h., eine Meldung
erfolgt, wenn eine Warnung erscheint und wenn
eine Warnung verschwindet.
Zugleich modifiziert der Frequenzumrichter das SPM-Bit
(11) des PCV-Worts (siehe "PCA-Verarbeitung").
Beispiel einer Spontanmeldung für VLT 5000
Beobachtung des Parameterkanals (PCV) vom PPO (ohne Indexfeld):
PCV (Hex) PVA (Hex)
12 08 00 00 00 00
12 08 00 00 00 F0
12 08 00 00 00 00
AC 1A 00 00 00 0A
1C 08 00 00 00 00
1C 08 00 00 00 F0
Der Frequenzumrichter speichert bis zu 16
aufeinanderfolgend übertragene SPM in einem
FIFO-Puffer. Wenn nur ein SPM im FIFO-Puffer ist,
nimmt der Frequenzumrichter sofort den Normalbetrieb
wieder auf, sobald der Master dieses quittiert hat
(und die Ursache der SPM beseitigt worden ist).
Enthält der FIFO-Puffer mehrere SPM, findet die
Übertragung nacheinander im Anschluss an die
Quittierung statt. Weitere SPM, die erzeugt werden,
während der Puffer voll ist, werden ignoriert.
22
vom Master vom Fre-
quenzum-
richter
x
x
x
x
x
x
MG.90.G1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Die Spontanmeldungen werden übertragen, bis
der Master den Empfang der Meldung bestätigt
und das SPM-Bit geändert hat.
ACHTUNG!:
Spontanmeldungen werden nur aktiviert, wenn
Parameter 917 in der Positoin "EIN" ist. Bei
einer aktivierten Spontanmeldung wird der
Parameterkanal gesperrt, bis die Spontanmeldung
vom Master quittiert worden ist.
Beschreibung
Der Master fordert den Strom des
Frequenzumrichters an
Aktueller Wert des Frequenzumrichters: 2,4
Amp (Parameter 520)
Der Master fordert den Strom des
Frequenzumrichters an.
Der Frequenzumrichter hat eine
Spontanmeldung, das Spontanmeldungsbit ist
gesetzt, die PNU 538 (Alarmwort) hat den Wert
000A (Hex).
Der Master fordert den Strom des
Frequenzumrichters an und quittiert die
Spontanmeldung durch "Toggeln" des SPM im
PCV.
Stromwert des Frequenzumrichters: 2,4
Amp, das Spontanmeldungsbit bleibt bis
zur nächsten Spontanmeldung auf "1"; die
Spontanmeldung wird quittiert.
