VLT® 5000/5000 FLUX/6000 HVAC/8000 AQUA PROFIBUS

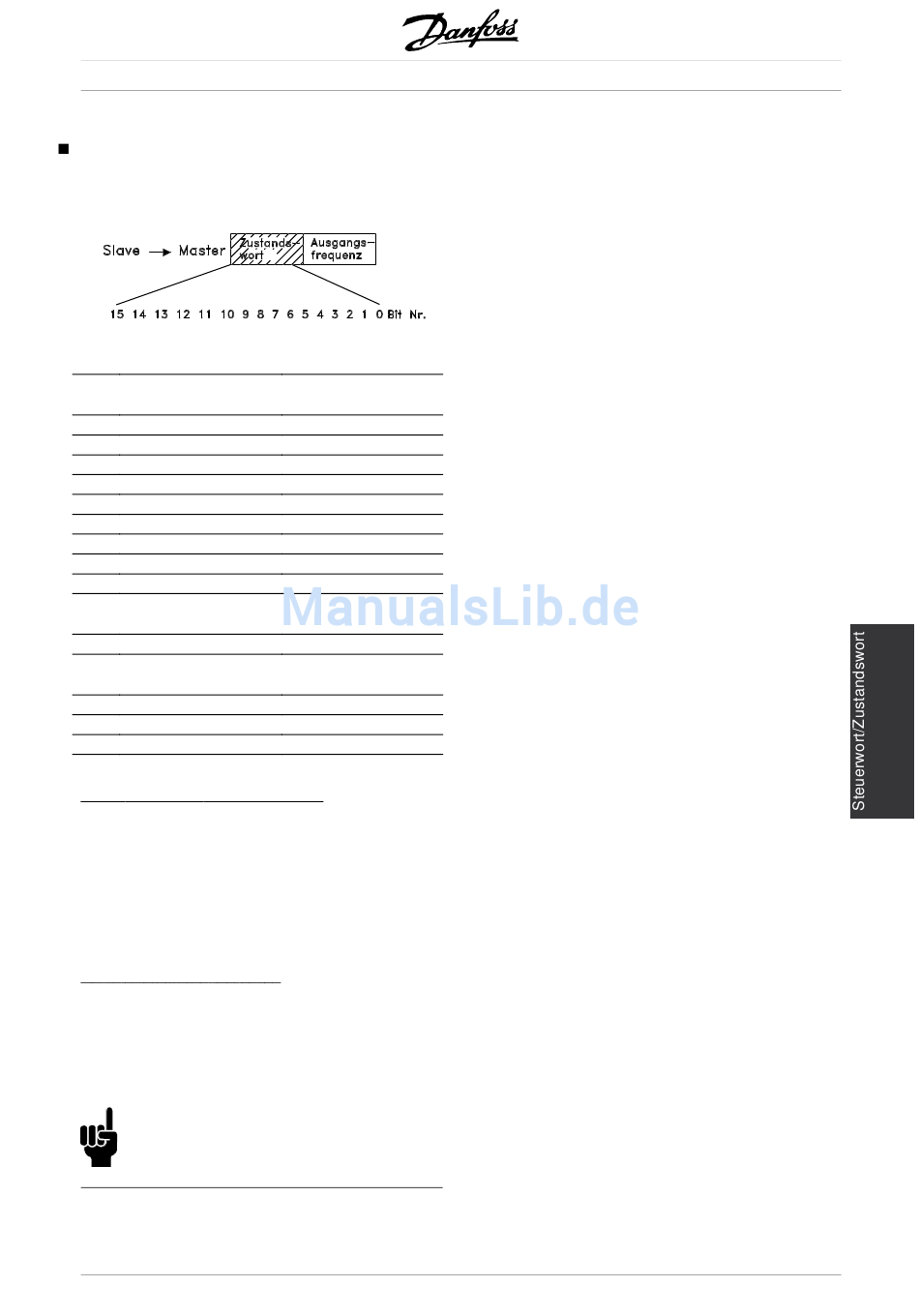

Zustandswort gemäß fc-standard
Das Zustandswort wird verwendet, um einen Master (z.
B. eine PC) über den Zustand eines Slave zu informieren.
Bit
Bit = 0
00
Steuerung nicht
bereit
01
VLT nicht bereit
02
Motorfreilauf
03
Kein Fehler
04
Nicht benutzt
05
Nicht benutzt
06
Nicht benutzt
07
Keine Warnung
Drehzahl ≠Sollw.
08
09
Ortbetrieb
10
Nicht im
Betriebsbereich
11
Ohne Funktion
12
VLT OK
13
Spannung OK
14
Moment OK
15
Zeitgeber OK
Bit 00, Steuerung nicht bereit/bereit:
Bit 00 = "0" bedeutet, dass der Frequenzumrichter auf
Grund einer Funktionsstörung abgeschaltet hat.
Bit 00 = "1" bedeutet, dass die Steuerung
des Frequenzumrichters bereit ist, aber es ist
nicht notwendigerweise eine Versorgung zum
vorhandenen Leistungsteil gegeben (bei externer
24 V-Versorgung der Steuerkarte).
Bit 02, Motorfreilauf/Aktivieren
Bit 02 = "0" bedeutet, dass Bit 03 des
Steuerworts "0" (Motorfreilauf) ist oder dass
der Frequenzumrichter abgeschaltet hat.
Bit 02 = "1" bedeutet, dass Bit 03 des Steuerworts "1"
und dass der Frequenzumrichter nicht abgeschaltet hat.
ACHTUNG!:
Die Beschreibung der anderen Bits finden Sie
im Abschnitt "Steuerwort gemäß Profidrive".
MG.90.G1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Bit = 1
Bereit
Bereit
Wirksam
Abschaltung
Warnung
Drehzahl = Sollw.
Bussteuerung
Frequenzgrenze OK
Betrieb
Gestoppt, autom.
Start
Grenze überschritten
Grenze überschritten
Grenze überschritten
29
