VLT® 5000/5000 FLUX/6000 HVAC/8000 AQUA PROFIBUS
Parameter und Datentypstrukturen

Parameterbeschreibung

Parameter, die über die Parameternummer
(PNU) zugreifbar sind, besitzen zusätzliche
Attribute, die Bestandteil des begleitenden
Beschreibungselements sind.

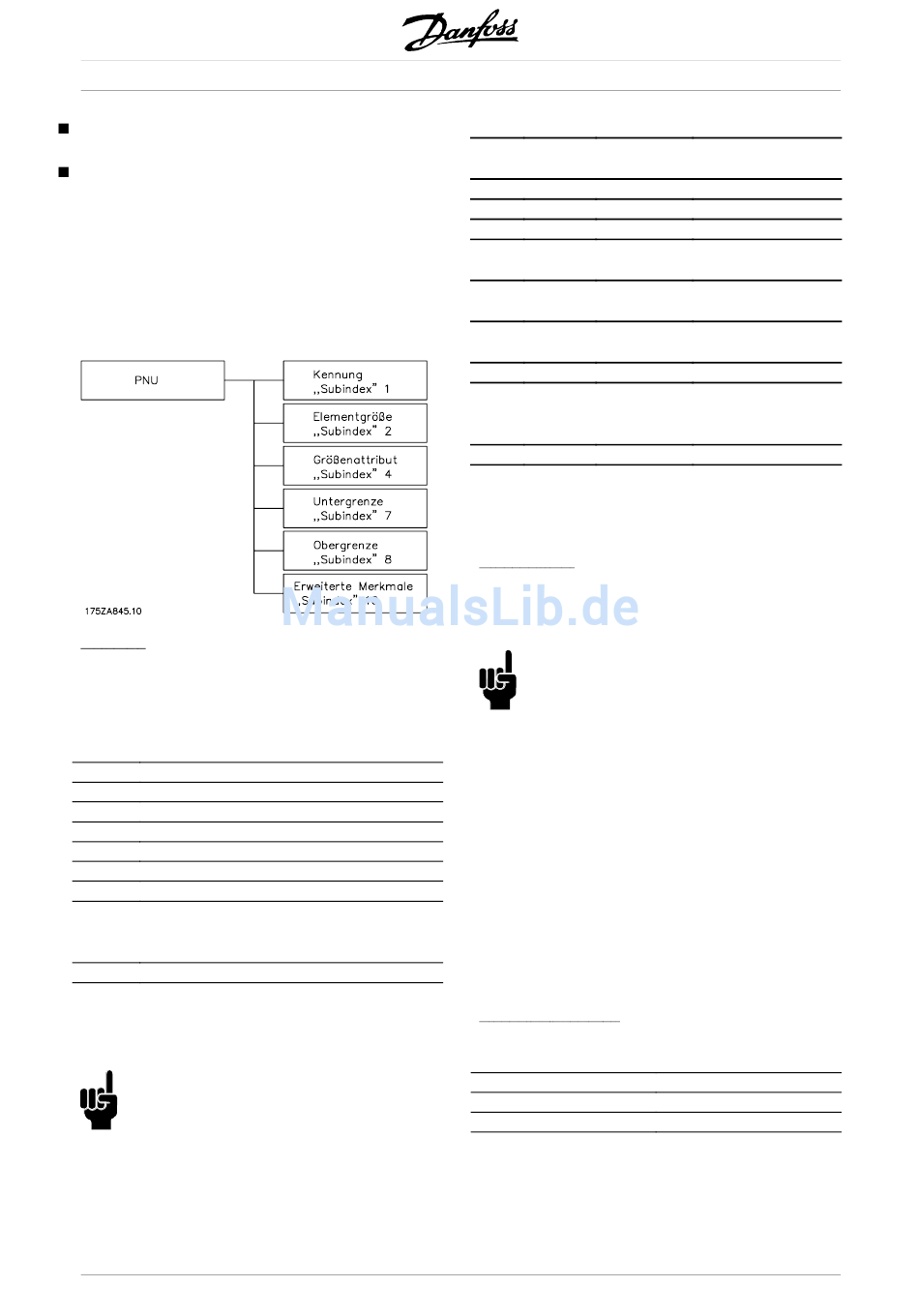

Schreiben/Lesen einer Parameterbeschreibung
erfolgt durch den PCV-Teil mittels der RC-Befehle
4/5 und des Subindexes des gewünschten
Beschreibungselements (siehe Begleitdiagramm).
Merkmale
Der Subindex "Merkmale" erweitert die Definition
der Parameterbeschreibung. Die individuellen
Bit 9 bis 15 haben die Werte WAHR [1] oder
FALSCH [0] (siehe Tabelle unten).
Bit Bedeutung
15 Aktiver Parameter
14 Datenfeld
13 Parameterwert nur rücksetzbar
12 Werkseinstellung von Parameter geändert
11 Text verfügbar
10 Zusätzliches Textdatenfeld verfügbar
9 Kein Schreibzugriff (nur Lesen)
8 Unterer und oberer Grenzwert.
Standardisierungs- und Größenattribut
nicht relevant.
0-7 Datentyp des Parameters entspricht OD.
Das untere Byte (Bit 0-7) gibt den Datentyp des
Parameters an (siehe folgende Tabelle).
ACHTUNG!:
Der "Datentyp" für jeden Parameter ist
in der entsprechenden Spalte in der
Kapitelparameterliste zu finden.
20
Vom Frequenzumrichter unterstützte Datentypen:
daten Objekt
Typ
3 5
4 5
5 5
6 5
7 5
9 5
10 5
33 5
35 5
1) Einzelheiten auf nächster Seite
Beispiel: Datentyp 5 = ohne Vorzeichen 8
Größenattribut
Das Größenattribut ist 2 Byte lang.
Byte 1 enthält die physische Maßeinheit (Größenindex),
Byte 2 den Konvertierungsindex..
ACHTUNG!:
Der "Konvertierungsindex" für jeden Parameter
ist in der entsprechenden Spalte in der
Kapitelparameterliste zu finden.
Der "Konvertierungsindex" erzeugt den
Konvertierungsfaktor für jeden Parameter.
Beispiel:
Parameter Conversion index = -3 <=> (10E-3
205: Konvertierungsfaktor 0,001
15200 = 15.200 Hz
Ein Auszug des PROFIDRIVE-Profils im Hinblick
auf die Zuordnung des Größenindexes und des
Konvertierungsindexes zur physischen Größe ist
auf der nächsten Seite angegeben.
Standardisierter Wert
Ein linearer Wert 0 % = 0 (0h), 100 % sind 214 (4000h)
Datentyp
Bereich
Auflösung
Länge
Hinweis: Zweierzusatz-Notation
MSB im ersten Bit nach dem Vorzeichenbit
des ersten Byte.
Vorzeichenbit = 0 = positive Zahl
Vorzeichenbit = 1 = negative Zahl
MG.90.G1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Kurzform Beschreibung
12 Ganzzahl 16
12 Ganzzahl 32
Ohne Vorzeichen 8
02 Ohne Vorzeichen
16
04 Ohne Vorzeichen
32
Sichtbare
Zeichenfolge
Bytefolge
N2 Standard-
isierungswert (16
1)
Bit)
V2 Bitsequenz
N 2
-200% ... 200% - 2
-14
2 = 0,0061%
2 Byte
-14
