VLT® 5000/5000 FLUX/6000 HVAC/8000 AQUA PROFIBUS

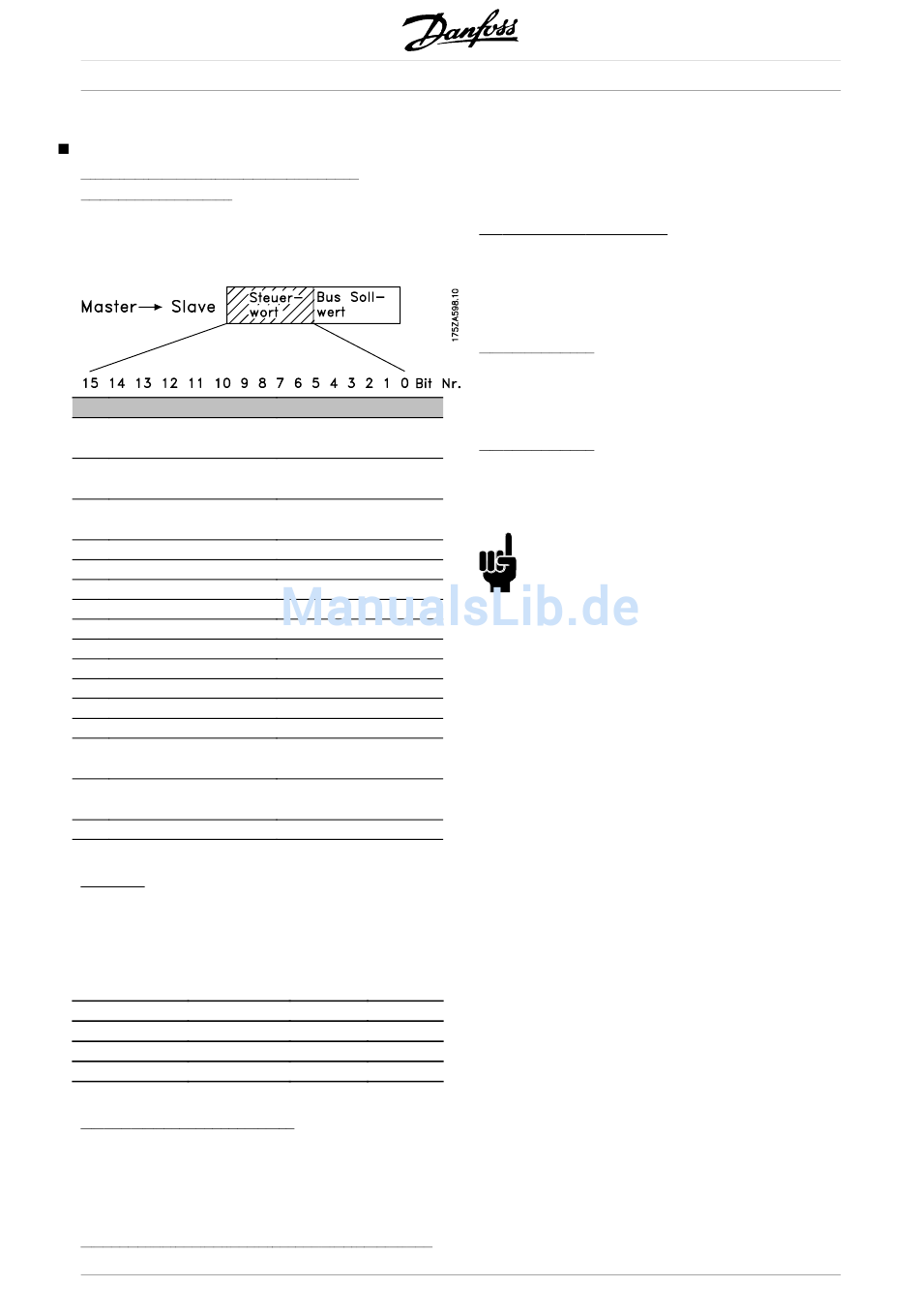

Steuerwort gemäß fc-standard
Steuerwort in FC-Profil (Parameter 512 =
FC-Frequenzumrichter)
Das Steuerwort dient zum Senden von Befehlen von
einem Master (z. B. einem PC) zu einem Slave.
Bit
Bit = 0
00
Sollwert externe
Auswahl Isb
01
Sollwert externe
Auswahl msb
02
Gleichspannungs-
bremse
03
Freilauf
04
Schnellstopp
05
Halten
06
Rampenstopp
07
Ohne Funktion
08
Ohne Funktion
09
Rampe 1
10
Daten ungültig
11
Ohne Funktion
12
Ohne Funktion
13
Parametersatzwahl
Isb
14
Parametersatzwahl
msb
15
Ohne Funktion
Bit 00/01
Die Bit 00 und 01 werden benutzt, um zwischen
den vier vorprogrammierten Sollwerten (Parameter
215-218) gemäß folgender Tabelle zu wählen:
Progr.
Parameter
Sollwert
1
215
2
216
3
217
4
218
Bit 02, Gleichspannungsbremse
Bit 02 = "0" bewirkt Gleichspannungsbremsung
und Stopp. Bremsstrom und Dauer werden in
Parameter 125 und 126 eingestellt.
Bit 02 = "1" bewirkt Rampe.
Bit 08, Aktivierung der Festdrehzahl in Parameter 213
28
Bit = 1
Rampe
Kein Freilauf
Rampe
Rampe möglich
Start
Rücksetzung
Festdrehzahl (Jog)
Rampe 2
Gültig
Relais 01 aktiv
Relais 04 aktiv
Umkehrung
Bit 01
Bit 02
0
0
0
1
1
0
1
1
MG.90.G1.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Im Fall von Bit 08 = "0" wird die Festdrehzahl
nicht aktiviert.
Im Fall von Bit 08 = "1" läuft der Motor mit
der Festdrehzahl.
Bit 09, Rampenauswahl 1/2
Im Fall von Bit 09 = "0", ist Rampe 1 aktiv
(Parameter 207/208).
Im Fall von Bit 09 = "1" ist Rampe 2 aktiv
(Parameter 209/210).
Bit 11, Relais 01
Bit 11 = "0" Relais 01 ist nicht aktiviert.
Bit 11 = "1". Relais 01 ist aktiviert, vorausgesetzt das
Steuerwortbit wurde in Parameter 323 ausgewählt.
Bit 12, Relais 04
Bit 12 = "0": Relais 04 ist nicht aktiviert.
Bit 12 = "1": Relais 04 ist aktiviert, vorausgesetzt das
Steuerwortbit wurde in Parameter 326 ausgewählt.
ACHTUNG!:
Die Beschreibung der anderen Bits finden Sie
im Abschnitt "Steuerwort gemäß Profidrive".
