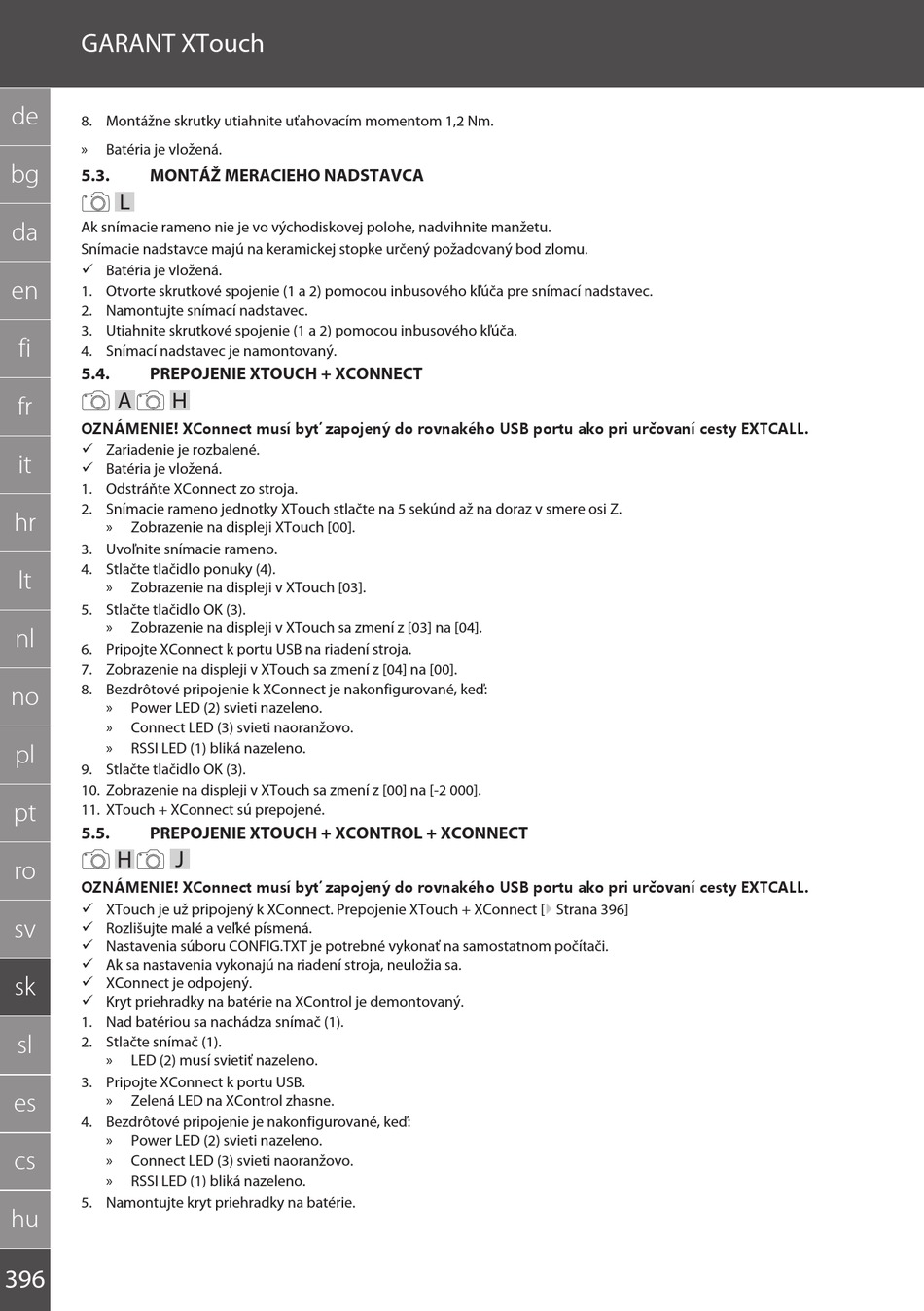

GARANT XTouch
de
8. Montážne skrutky utiahnite uťahovacím momentom 1,2 Nm.
» Batéria je vložená.
bg
5.3. MONTÁŽ MERACIEHO NADSTAVCA
L
da Ak snímacie rameno nie je vo východiskovej polohe, nadvihnite manžetu.
Snímacie nadstavce majú na keramickej stopke určený požadovaný bod zlomu.
ü Batéria je vložená.
en
1. Otvorte skrutkové spojenie (1 a 2) pomocou inbusového kľúča pre snímací nadstavec.
2. Namontujte snímací nadstavec.
3. Utiahnite skrutkové spojenie (1 a 2) pomocou inbusového kľúča.
fi
4. Snímací nadstavec je namontovaný.
5.4.

PREPOJENIE XTOUCH + XCONNECT

A H
fr
OZNÁMENIE! XConnect musí byť zapojený do rovnakého USB portu ako pri určovaní cesty EXTCALL.
ü Zariadenie je rozbalené.
it
ü Batéria je vložená.
1. Odstráňte XConnect zo stroja.
2. Snímacie rameno jednotky XTouch stlačte na 5 sekúnd až na doraz v smere osi Z.
hr
» Zobrazenie na displeji XTouch [00].
3. Uvoľnite snímacie rameno.
4. Stlačte tlačidlo ponuky (4).
lt
» Zobrazenie na displeji v XTouch [03].
5. Stlačte tlačidlo OK (3).
» Zobrazenie na displeji v XTouch sa zmení z [03] na [04].
nl
6. Pripojte XConnect k portu USB na riadení stroja.
7. Zobrazenie na displeji v XTouch sa zmení z [04] na [00].
8. Bezdrôtové pripojenie k XConnect je nakonfigurované, keď:
no
» Power LED (2) svieti nazeleno.
» Connect LED (3) svieti naoranžovo.
» RSSI LED (1) bliká nazeleno.
pl
9. Stlačte tlačidlo OK (3).
10. Zobrazenie na displeji v XTouch sa zmení z [00] na [-2 000].
pt
11. XTouch + XConnect sú prepojené.
5.5.

PREPOJENIE XTOUCH + XCONTROL + XCONNECT

H J
ro
OZNÁMENIE! XConnect musí byť zapojený do rovnakého USB portu ako pri určovaní cesty EXTCALL.
ü XTouch je už pripojený k XConnect. Prepojenie XTouch + XConnect [} Strana 396]
sv
ü Rozlišujte malé a veľké písmená.
ü Nastavenia súboru CONFIG.TXT je potrebné vykonať na samostatnom počítači.
ü Ak sa nastavenia vykonajú na riadení stroja, neuložia sa.
sk
ü XConnect je odpojený.
ü Kryt priehradky na batérie na XControl je demontovaný.
1. Nad batériou sa nachádza snímač (1).
sl
2. Stlačte snímač (1).
» LED (2) musí svietiť nazeleno.
3. Pripojte XConnect k portu USB.
es
» Zelená LED na XControl zhasne.
4. Bezdrôtové pripojenie je nakonfigurované, keď:
» Power LED (2) svieti nazeleno.
cs
» Connect LED (3) svieti naoranžovo.
» RSSI LED (1) bliká nazeleno.
5. Namontujte kryt priehradky na batérie.
hu
396
