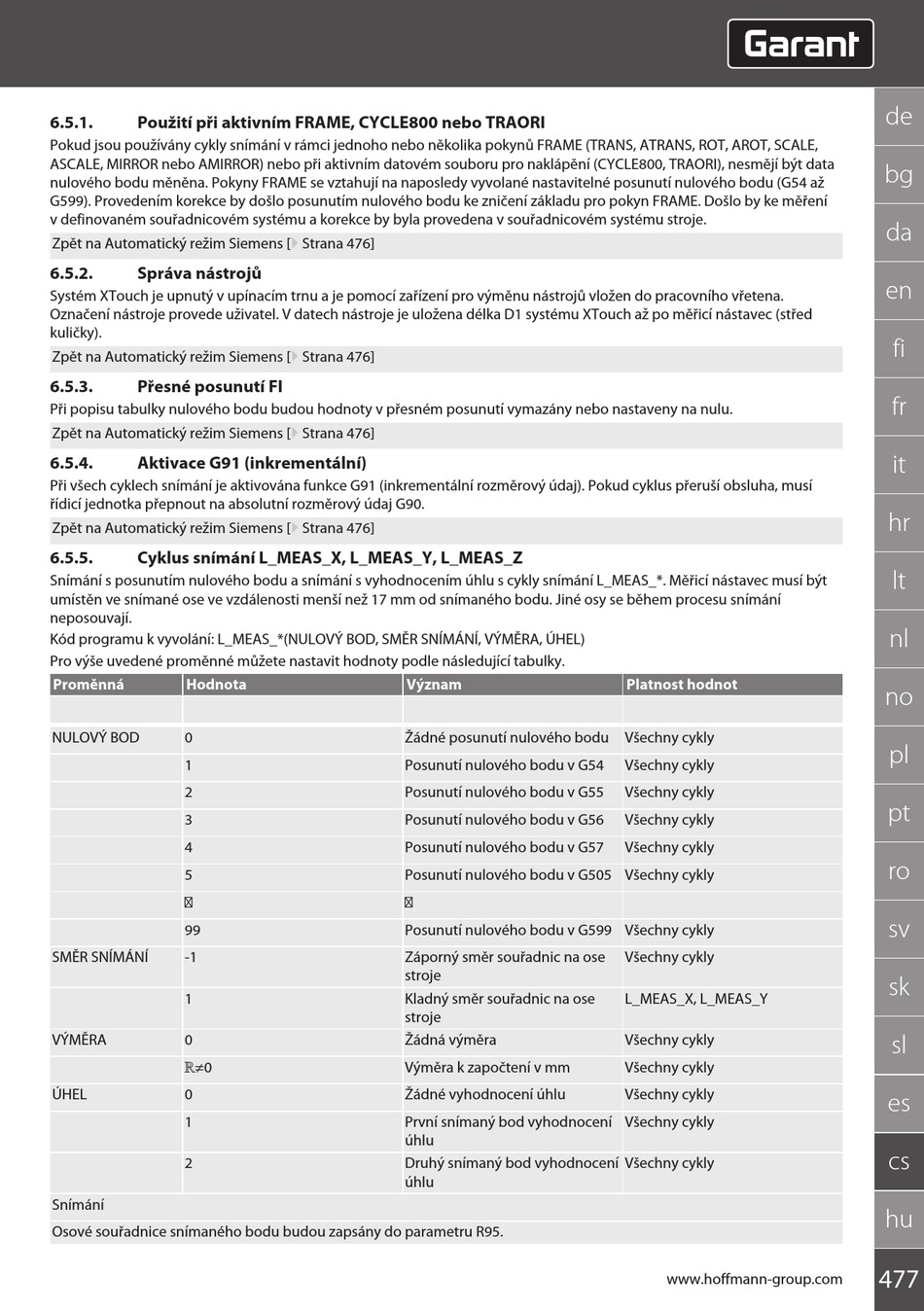

Garant XTOUCH Bedienungsanleitung/Sicherheitshinweise Seite 477

6.5.1. Použití při aktivním FRAME, CYCLE800 nebo TRAORI
Pokud jsou používány cykly snímání v rámci jednoho nebo několika pokynů FRAME (TRANS, ATRANS, ROT, AROT, SCALE,
ASCALE, MIRROR nebo AMIRROR) nebo při aktivním datovém souboru pro naklápění (CYCLE800, TRAORI), nesmějí být data
nulového bodu měněna. Pokyny FRAME se vztahují na naposledy vyvolané nastavitelné posunutí nulového bodu (G54 až
G599). Provedením korekce by došlo posunutím nulového bodu ke zničení základu pro pokyn FRAME. Došlo by ke měření
v definovaném souřadnicovém systému a korekce by byla provedena v souřadnicovém systému stroje.
Zpět na Automatický režim Siemens [} Strana 476]
6.5.2. Správa nástrojů
Systém XTouch je upnutý v upínacím trnu a je pomocí zařízení pro výměnu nástrojů vložen do pracovního vřetena.
Označení nástroje provede uživatel. V datech nástroje je uložena délka D1 systému XTouch až po měřicí nástavec (střed
kuličky).
Zpět na Automatický režim Siemens [} Strana 476]
6.5.3. Přesné posunutí FI
Při popisu tabulky nulového bodu budou hodnoty v přesném posunutí vymazány nebo nastaveny na nulu.
Zpět na Automatický režim Siemens [} Strana 476]
6.5.4. Aktivace G91 (inkrementální)
Při všech cyklech snímání je aktivována funkce G91 (inkrementální rozměrový údaj). Pokud cyklus přeruší obsluha, musí
řídicí jednotka přepnout na absolutní rozměrový údaj G90.
Zpět na Automatický režim Siemens [} Strana 476]
6.5.5. Cyklus snímání L_MEAS_X, L_MEAS_Y, L_MEAS_Z
Snímání s posunutím nulového bodu a snímání s vyhodnocením úhlu s cykly snímání L_MEAS_*. Měřicí nástavec musí být
umístěn ve snímané ose ve vzdálenosti menší než 17 mm od snímaného bodu. Jiné osy se během procesu snímání
neposouvají.
Kód programu k vyvolání: L_MEAS_*(NULOVÝ BOD, SMĚR SNÍMÁNÍ, VÝMĚRA, ÚHEL)
Pro výše uvedené proměnné můžete nastavit hodnoty podle následující tabulky.
Proměnná Hodnota
NULOVÝ BOD 0
1
2
3
4
5
⁝
99
SMĚR SNÍMÁNÍ -1
1
VÝMĚRA 0
ℝ≠0
ÚHEL 0
1
2
Snímání
Osové souřadnice snímaného bodu budou zapsány do parametru R95.
Význam
Žádné posunutí nulového bodu Všechny cykly
Posunutí nulového bodu v G54
Posunutí nulového bodu v G55
Posunutí nulového bodu v G56
Posunutí nulového bodu v G57
Posunutí nulového bodu v G505 Všechny cykly
⁝
Posunutí nulového bodu v G599 Všechny cykly
Záporný směr souřadnic na ose
stroje
Kladný směr souřadnic na ose
stroje
Žádná výměra
Výměra k započtení v mm
Žádné vyhodnocení úhlu
První snímaný bod vyhodnocení
úhlu
Druhý snímaný bod vyhodnocení
úhlu
Platnost hodnot
Všechny cykly
Všechny cykly
Všechny cykly
Všechny cykly
Všechny cykly
L_MEAS_X, L_MEAS_Y
Všechny cykly
Všechny cykly
Všechny cykly
Všechny cykly
Všechny cykly
