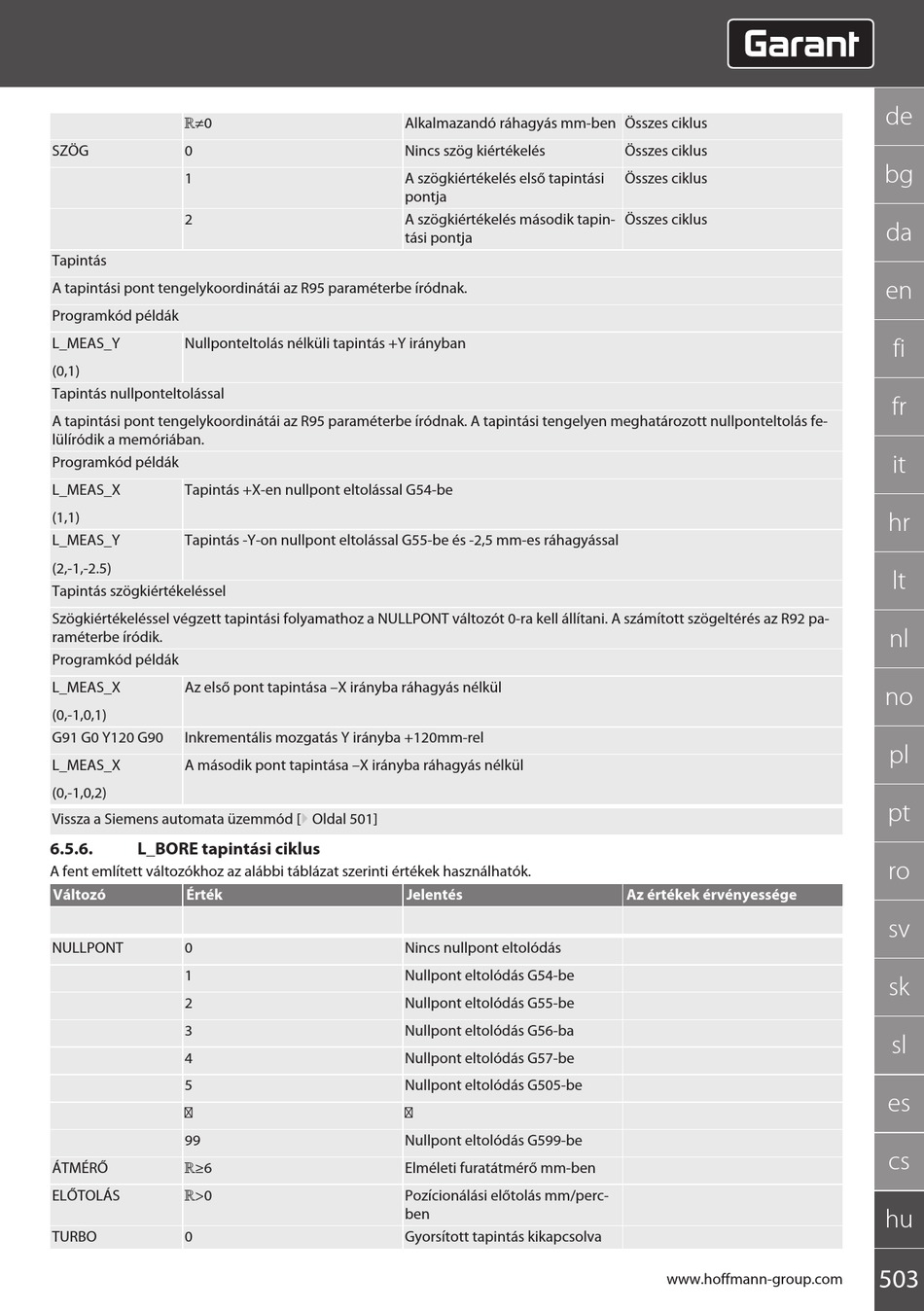

ℝ≠0
SZÖG 0
1
2
Tapintás
A tapintási pont tengelykoordinátái az R95 paraméterbe íródnak.
Programkód példák
L_MEAS_Y Nullponteltolás nélküli tapintás +Y irányban
(0,1)
Tapintás nullponteltolással
A tapintási pont tengelykoordinátái az R95 paraméterbe íródnak. A tapintási tengelyen meghatározott nullponteltolás fe-
lülíródik a memóriában.
Programkód példák
L_MEAS_X Tapintás +X-en nullpont eltolással G54-be
(1,1)
L_MEAS_Y Tapintás -Y-on nullpont eltolással G55-be és -2,5 mm-es ráhagyással
(2,-1,-2.5)
Tapintás szögkiértékeléssel
Szögkiértékeléssel végzett tapintási folyamathoz a NULLPONT változót 0-ra kell állítani. A számított szögeltérés az R92 pa-
raméterbe íródik.
Programkód példák
L_MEAS_X Az első pont tapintása –X irányba ráhagyás nélkül
(0,-1,0,1)
G91 G0 Y120 G90 Inkrementális mozgatás Y irányba +120mm-rel
L_MEAS_X A második pont tapintása –X irányba ráhagyás nélkül
(0,-1,0,2)
Vissza a Siemens automata üzemmód [} Oldal 501]
6.5.6. L_BORE tapintási ciklus
A fent említett változókhoz az alábbi táblázat szerinti értékek használhatók.
Változó Érték
NULLPONT 0
1
2
3
4
5
⁝
99
ÁTMÉRŐ ℝ≥6
ELŐTOLÁS ℝ>0
TURBO 0
Alkalmazandó ráhagyás mm-ben Összes ciklus
Nincs szög kiértékelés
A szögkiértékelés első tapintási
pontja
A szögkiértékelés második tapin-
tási pontja
Jelentés
Nincs nullpont eltolódás
Nullpont eltolódás G54-be
Nullpont eltolódás G55-be
Nullpont eltolódás G56-ba
Nullpont eltolódás G57-be
Nullpont eltolódás G505-be
⁝
Nullpont eltolódás G599-be
Elméleti furatátmérő mm-ben
Pozícionálási előtolás mm/perc-
ben
Gyorsított tapintás kikapcsolva
Összes ciklus
Összes ciklus
Összes ciklus
Az értékek érvényessége
