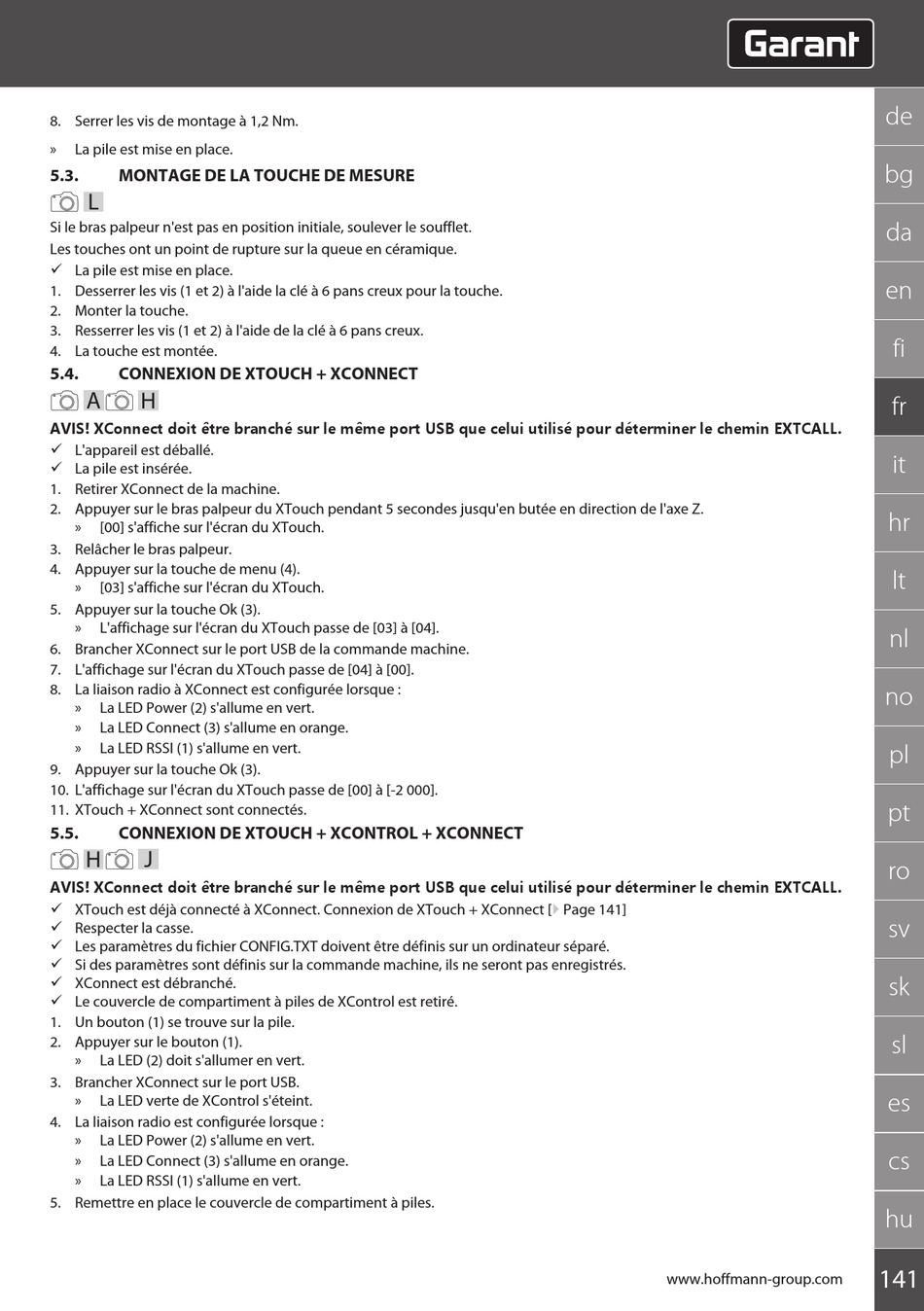

8. Serrer les vis de montage à 1,2 Nm.
»
La pile est mise en place.
5.3.
MONTAGE DE LA TOUCHE DE MESURE
L
Si le bras palpeur n'est pas en position initiale, soulever le soufflet.
Les touches ont un point de rupture sur la queue en céramique.
ü La pile est mise en place.
1. Desserrer les vis (1 et 2) à l'aide la clé à 6 pans creux pour la touche.
2. Monter la touche.
3. Resserrer les vis (1 et 2) à l'aide de la clé à 6 pans creux.
4. La touche est montée.
5.4.
CONNEXION DE XTOUCH + XCONNECT
A
H
AVIS! XConnect doit être branché sur le même port USB que celui utilisé pour déterminer le chemin EXTCALL.
ü L'appareil est déballé.
ü La pile est insérée.
1. Retirer XConnect de la machine.
2. Appuyer sur le bras palpeur du XTouch pendant 5 secondes jusqu'en butée en direction de l'axe Z.
»
[00] s'affiche sur l'écran du XTouch.
3. Relâcher le bras palpeur.
4. Appuyer sur la touche de menu (4).
»
[03] s'affiche sur l'écran du XTouch.
5. Appuyer sur la touche Ok (3).
»
L'affichage sur l'écran du XTouch passe de [03] à [04].
6. Brancher XConnect sur le port USB de la commande machine.
7. L'affichage sur l'écran du XTouch passe de [04] à [00].
8. La liaison radio à XConnect est configurée lorsque :
»
La LED Power (2) s'allume en vert.
»
La LED Connect (3) s'allume en orange.
»
La LED RSSI (1) s'allume en vert.
9. Appuyer sur la touche Ok (3).
10. L'affichage sur l'écran du XTouch passe de [00] à [-2 000].
11. XTouch + XConnect sont connectés.
5.5.
CONNEXION DE XTOUCH + XCONTROL + XCONNECT
H
J
AVIS! XConnect doit être branché sur le même port USB que celui utilisé pour déterminer le chemin EXTCALL.
ü XTouch est déjà connecté à XConnect. Connexion de XTouch + XConnect [} Page 141]
ü Respecter la casse.
ü Les paramètres du fichier CONFIG.TXT doivent être définis sur un ordinateur séparé.
ü Si des paramètres sont définis sur la commande machine, ils ne seront pas enregistrés.
ü XConnect est débranché.
ü Le couvercle de compartiment à piles de XControl est retiré.
1. Un bouton (1) se trouve sur la pile.
2. Appuyer sur le bouton (1).
»
La LED (2) doit s'allumer en vert.
3. Brancher XConnect sur le port USB.
»
La LED verte de XControl s'éteint.
4. La liaison radio est configurée lorsque :
»
La LED Power (2) s'allume en vert.
»
La LED Connect (3) s'allume en orange.
»
La LED RSSI (1) s'allume en vert.
5. Remettre en place le couvercle de compartiment à piles.
