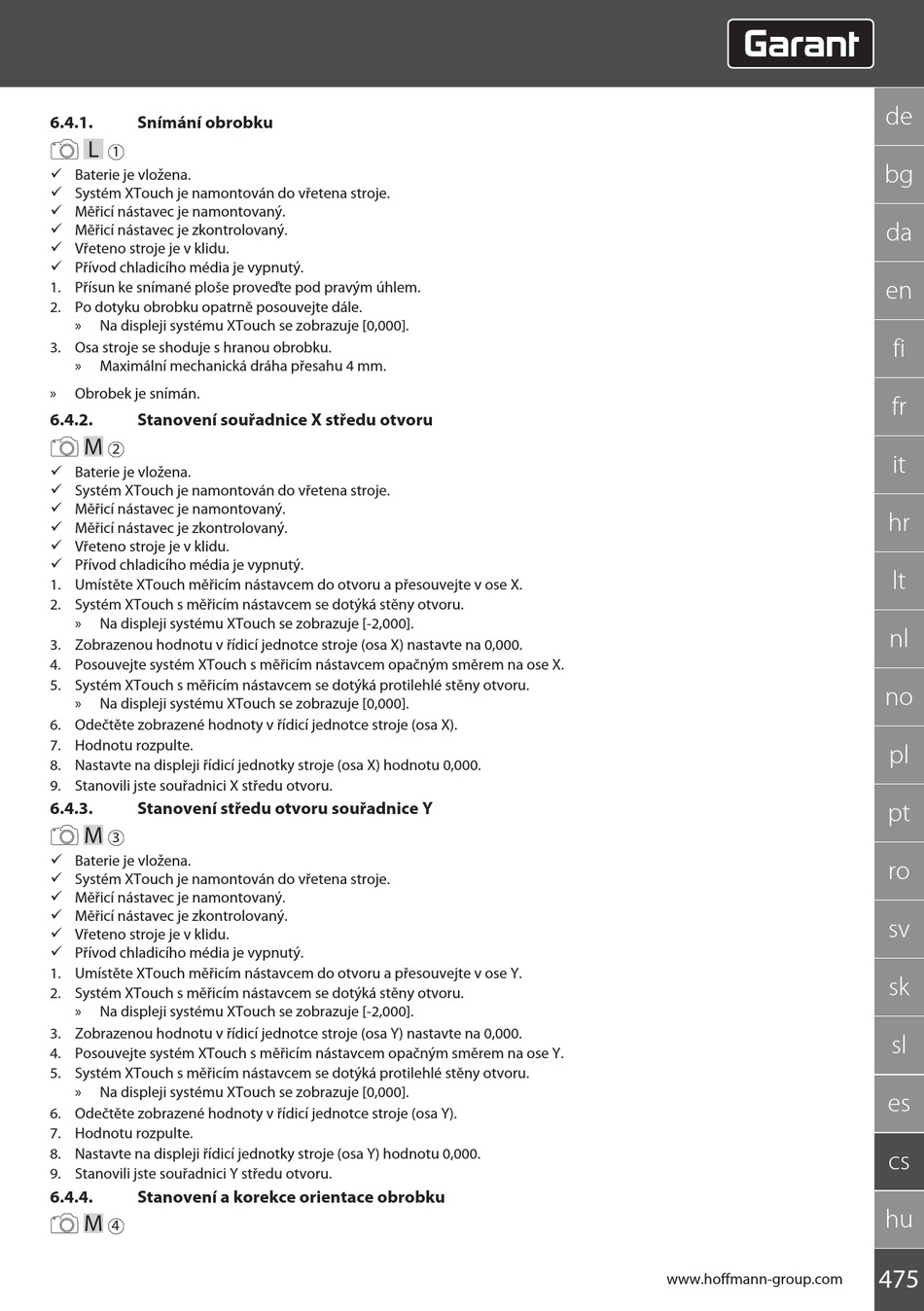

6.4.1. Snímání obrobku
L
1
ü Baterie je vložena.
ü Systém XTouch je namontován do vřetena stroje.
ü Měřicí nástavec je namontovaný.
ü Měřicí nástavec je zkontrolovaný.
ü Vřeteno stroje je v klidu.
ü Přívod chladicího média je vypnutý.
1. Přísun ke snímané ploše proveďte pod pravým úhlem.
2. Po dotyku obrobku opatrně posouvejte dále.
» Na displeji systému XTouch se zobrazuje [0,000].
3. Osa stroje se shoduje s hranou obrobku.
» Maximální mechanická dráha přesahu 4 mm.
» Obrobek je snímán.
6.4.2. Stanovení souřadnice X středu otvoru
M
2
ü Baterie je vložena.
ü Systém XTouch je namontován do vřetena stroje.
ü Měřicí nástavec je namontovaný.
ü Měřicí nástavec je zkontrolovaný.
ü Vřeteno stroje je v klidu.
ü Přívod chladicího média je vypnutý.
1. Umístěte XTouch měřicím nástavcem do otvoru a přesouvejte v ose X.
2. Systém XTouch s měřicím nástavcem se dotýká stěny otvoru.
» Na displeji systému XTouch se zobrazuje [-2,000].
3. Zobrazenou hodnotu v řídicí jednotce stroje (osa X) nastavte na 0,000.
4. Posouvejte systém XTouch s měřicím nástavcem opačným směrem na ose X.
5. Systém XTouch s měřicím nástavcem se dotýká protilehlé stěny otvoru.
» Na displeji systému XTouch se zobrazuje [0,000].
6. Odečtěte zobrazené hodnoty v řídicí jednotce stroje (osa X).
7. Hodnotu rozpulte.
8. Nastavte na displeji řídicí jednotky stroje (osa X) hodnotu 0,000.
9. Stanovili jste souřadnici X středu otvoru.
6.4.3. Stanovení středu otvoru souřadnice Y
M
3
ü Baterie je vložena.
ü Systém XTouch je namontován do vřetena stroje.
ü Měřicí nástavec je namontovaný.
ü Měřicí nástavec je zkontrolovaný.
ü Vřeteno stroje je v klidu.
ü Přívod chladicího média je vypnutý.
1. Umístěte XTouch měřicím nástavcem do otvoru a přesouvejte v ose Y.
2. Systém XTouch s měřicím nástavcem se dotýká stěny otvoru.
» Na displeji systému XTouch se zobrazuje [-2,000].
3. Zobrazenou hodnotu v řídicí jednotce stroje (osa Y) nastavte na 0,000.
4. Posouvejte systém XTouch s měřicím nástavcem opačným směrem na ose Y.
5. Systém XTouch s měřicím nástavcem se dotýká protilehlé stěny otvoru.
» Na displeji systému XTouch se zobrazuje [0,000].
6. Odečtěte zobrazené hodnoty v řídicí jednotce stroje (osa Y).
7. Hodnotu rozpulte.
8. Nastavte na displeji řídicí jednotky stroje (osa Y) hodnotu 0,000.
9. Stanovili jste souřadnici Y středu otvoru.
6.4.4. Stanovení a korekce orientace obrobku
M
4
