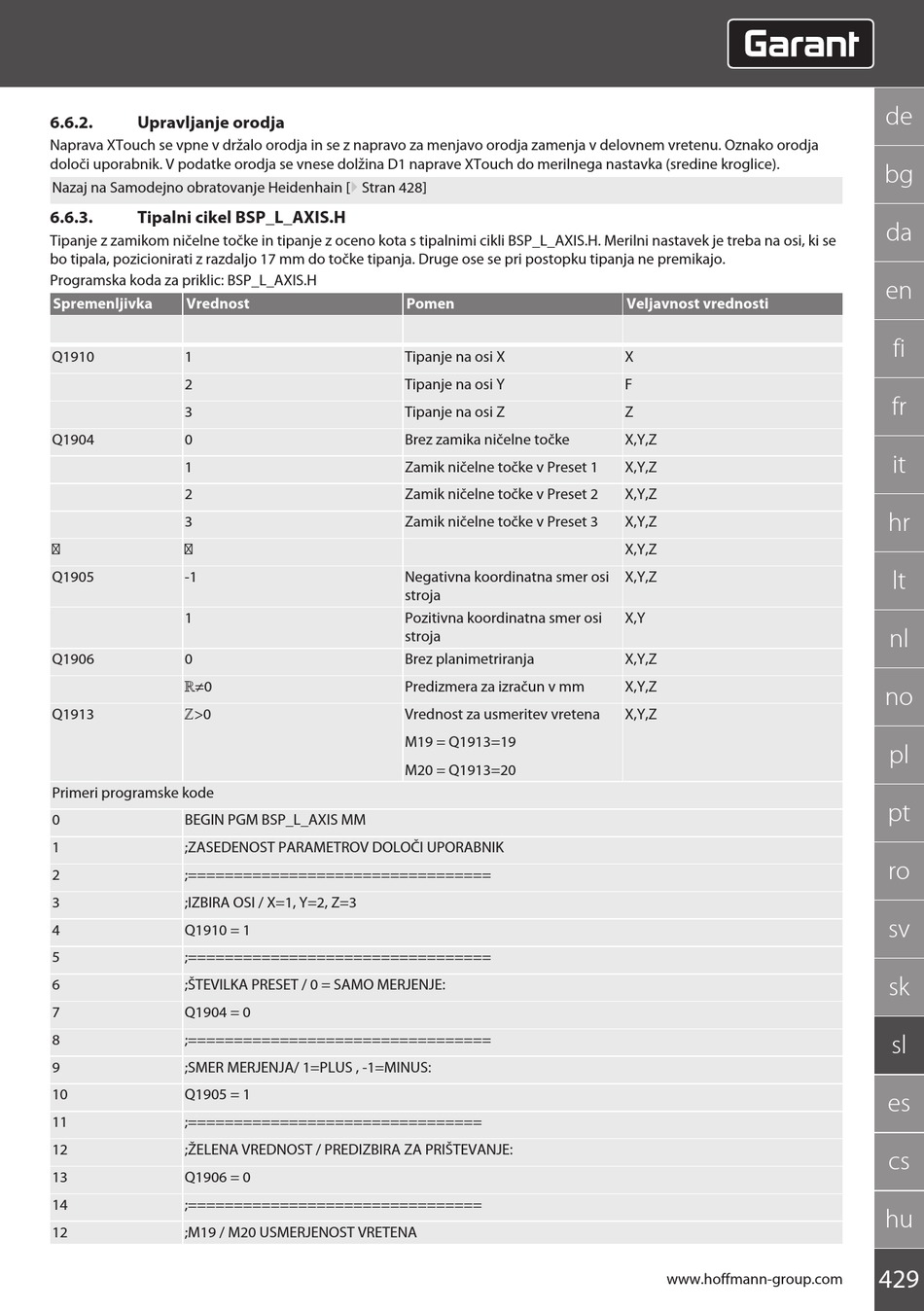

6.6.2.

Upravljanje orodja

Naprava XTouch se vpne v držalo orodja in se z napravo za menjavo orodja zamenja v delovnem vretenu. Oznako orodja
določi uporabnik. V podatke orodja se vnese dolžina D1 naprave XTouch do merilnega nastavka (sredine kroglice).
Nazaj na Samodejno obratovanje Heidenhain [} Stran 428]
6.6.3.

Tipalni cikel BSP_L_AXIS.H

Tipanje z zamikom ničelne točke in tipanje z oceno kota s tipalnimi cikli BSP_L_AXIS.H. Merilni nastavek je treba na osi, ki se
bo tipala, pozicionirati z razdaljo 17 mm do točke tipanja. Druge ose se pri postopku tipanja ne premikajo.
Programska koda za priklic: BSP_L_AXIS.H
Spremenljivka Vrednost
Q1910 1
2
3
Q1904 0
1
2
3
⁝ ⁝
Q1905 -1
1
Q1906 0
ℝ≠0
Q1913
ℤ>0
Primeri programske kode
0 BEGIN PGM BSP_L_AXIS MM
1 ;ZASEDENOST PARAMETROV DOLOČI UPORABNIK
2 ;=================================
3 ;IZBIRA OSI / X=1, Y=2, Z=3
4 Q1910 = 1
5 ;=================================
6 ;ŠTEVILKA PRESET / 0 = SAMO MERJENJE:
7 Q1904 = 0
8 ;=================================
9 ;SMER MERJENJA/ 1=PLUS , -1=MINUS:
10 Q1905 = 1
11 ;================================
12 ;ŽELENA VREDNOST / PREDIZBIRA ZA PRIŠTEVANJE:
13 Q1906 = 0
14 ;================================
12 ;M19 / M20 USMERJENOST VRETENA
Pomen
Tipanje na osi X
Tipanje na osi Y
Tipanje na osi Z
Brez zamika ničelne točke
Zamik ničelne točke v Preset 1
Zamik ničelne točke v Preset 2
Zamik ničelne točke v Preset 3
Negativna koordinatna smer osi
stroja
Pozitivna koordinatna smer osi
stroja
Brez planimetriranja
Predizmera za izračun v mm
Vrednost za usmeritev vretena
M19 = Q1913=19
M20 = Q1913=20
Veljavnost vrednosti
X
F
Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y,Z
X,Y
X,Y,Z
X,Y,Z
X,Y,Z
