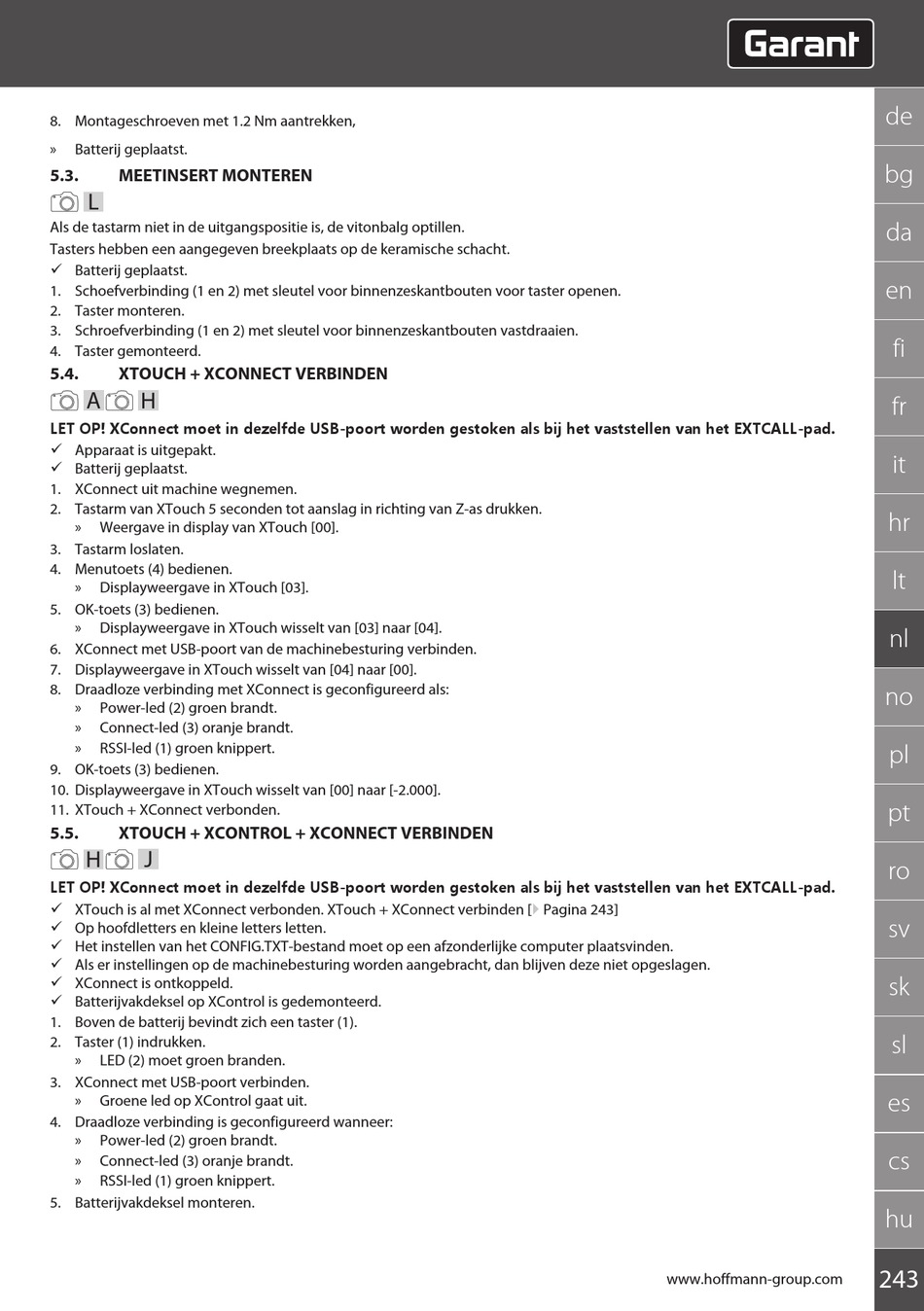

8. Montageschroeven met 1.2 Nm aantrekken,
» Batterij geplaatst.
5.3.

MEETINSERT MONTEREN

L
Als de tastarm niet in de uitgangspositie is, de vitonbalg optillen.
Tasters hebben een aangegeven breekplaats op de keramische schacht.
ü Batterij geplaatst.
1. Schoefverbinding (1 en 2) met sleutel voor binnenzeskantbouten voor taster openen.
2. Taster monteren.
3. Schroefverbinding (1 en 2) met sleutel voor binnenzeskantbouten vastdraaien.
4. Taster gemonteerd.
5.4.

XTOUCH + XCONNECT VERBINDEN

A H
LET OP! XConnect moet in dezelfde USB-poort worden gestoken als bij het vaststellen van het EXTCALL-pad.
ü Apparaat is uitgepakt.
ü Batterij geplaatst.
1. XConnect uit machine wegnemen.
2. Tastarm van XTouch 5 seconden tot aanslag in richting van Z-as drukken.
» Weergave in display van XTouch [00].
3. Tastarm loslaten.
4. Menutoets (4) bedienen.
» Displayweergave in XTouch [03].
5. OK-toets (3) bedienen.
» Displayweergave in XTouch wisselt van [03] naar [04].
6. XConnect met USB-poort van de machinebesturing verbinden.
7. Displayweergave in XTouch wisselt van [04] naar [00].
8. Draadloze verbinding met XConnect is geconfigureerd als:
» Power-led (2) groen brandt.
» Connect-led (3) oranje brandt.
» RSSI-led (1) groen knippert.
9. OK-toets (3) bedienen.
10. Displayweergave in XTouch wisselt van [00] naar [-2.000].
11. XTouch + XConnect verbonden.
5.5.

XTOUCH + XCONTROL + XCONNECT VERBINDEN

H J
LET OP! XConnect moet in dezelfde USB-poort worden gestoken als bij het vaststellen van het EXTCALL-pad.
ü XTouch is al met XConnect verbonden. XTouch + XConnect verbinden [} Pagina 243]
ü Op hoofdletters en kleine letters letten.
ü Het instellen van het CONFIG.TXT-bestand moet op een afzonderlijke computer plaatsvinden.
ü Als er instellingen op de machinebesturing worden aangebracht, dan blijven deze niet opgeslagen.
ü XConnect is ontkoppeld.
ü Batterijvakdeksel op XControl is gedemonteerd.
1. Boven de batterij bevindt zich een taster (1).
2. Taster (1) indrukken.
» LED (2) moet groen branden.
3. XConnect met USB-poort verbinden.
» Groene led op XControl gaat uit.
4. Draadloze verbinding is geconfigureerd wanneer:
» Power-led (2) groen brandt.
» Connect-led (3) oranje brandt.
» RSSI-led (1) groen knippert.
5. Batterijvakdeksel monteren.
