8. Wartung
8.1 Instandhaltung und Pflege
Die Instandhaltung darf ausschließlich von geschultem
Fachpersonal durchgeführt werden. Das Instandhaltungs-
personal muss die vorliegende Betriebsanleitung gelesen
haben. Eine korrekte und regelmäßige Instandhaltung stellt
einen entscheidenden Faktor für beste Leistungen unter opti-
malen Betriebsbedingungen dar und garantiert eine lange
Lebensdauer.
Der Zustand des Hybridspannfutters sollte regelmäßig kon-
trolliert werden.
Vor jeder Bearbeitung müssen die Kontaktflächen der
Magnetplatte und das zu bearbeitende Werkstück sorgfältig
gereinigt werden.
8.2 Schmierung
Um die sichere Funktion und hohe Qualität des Hybrid-
spannfutters zu erhalten, muss dieses regelmäßig an den

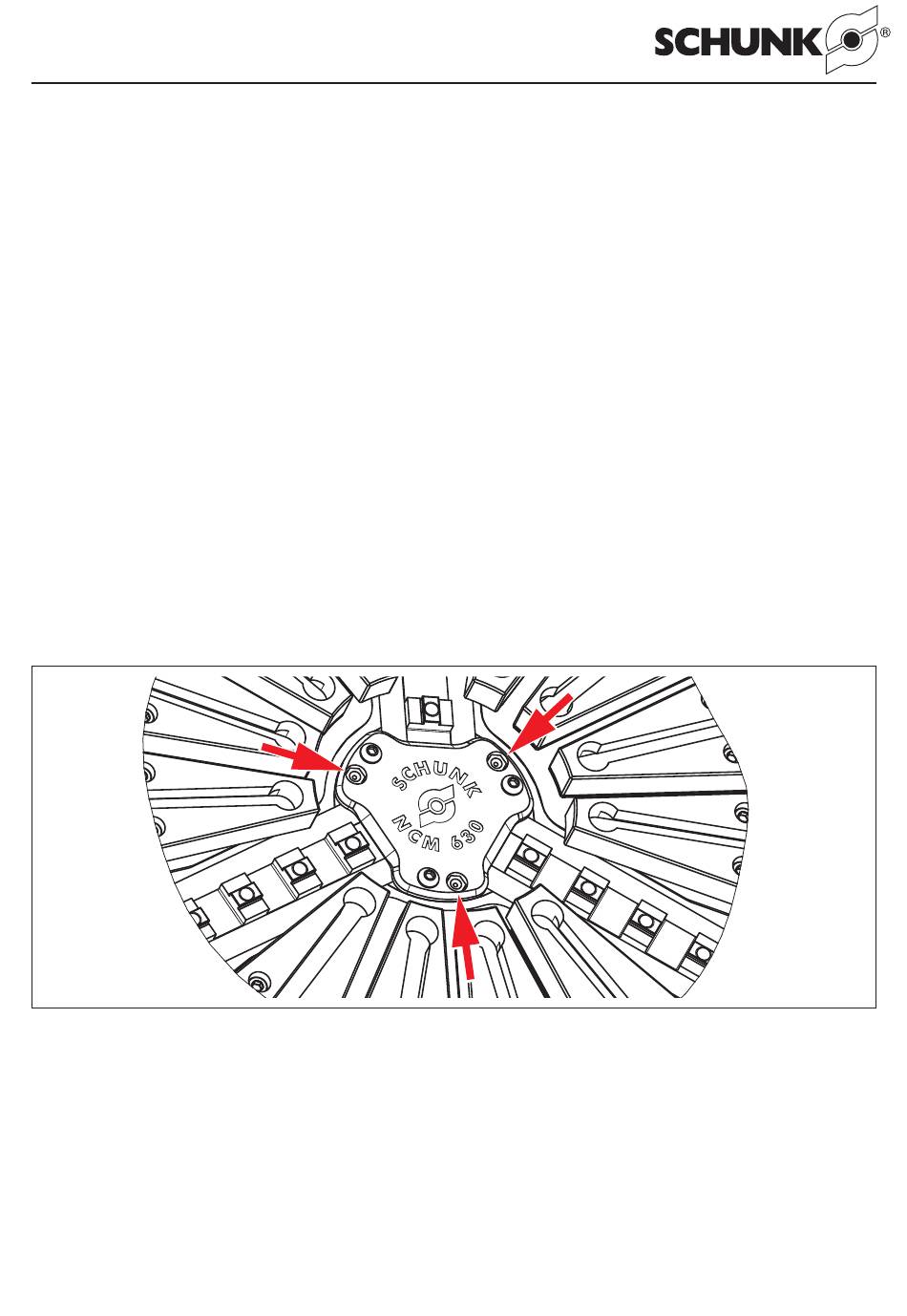

Schmiernippeln abgeschmiert werden (siehe Bild unten).
Zur optimalen Fettverteilung das Futter in geöffnete Stellung
fahren, abschmieren, und dann das Futter schließen und wie-
der öffnen. Nochmals abschmieren und das Futter mehrmals
schließen und wieder öffnen.
Es sollten dabei alle 3 Segmente gleichmäßig abgschmiert
werden, um größere Unwuchten zu vermeiden.
Einsatzbedingungen
Je nach Einsatzbedingungen muss nach einer bestimmten
Betriebsdauer (siehe Kapitel 8.3 Wartungsintervalle) die
Funktion und die Spannkraft überprüft werden.
Die Spannkraft wird am genauesten durch einen Spannkraft-
messer gemessen.
Technischer Zustand
Bei kleinstmöglichem Betätigungsdruck (Spannzylinder) müs-
sen sich die Grundbacken gleichmäßig bewegen.
Diese Methode ist nur bedingt aussagefähig und ersetzt nicht
die Spannkraftmessung.
8. Maintenance
8.1

Maintenance and care

Maintenance may only be performed by trained specialists.
Maintenance personnel must have read this operating manu-
al. Appropriate and regular maintenance is a crucial factor for
peak performance under optimal operating conditions and
ensures a long service life.
The condition of the hybrid chuck should be checked
regularly.
Before any machining, the contact surfaces of the magnetic
plate and the workpiece to be machined have to be tho-
roughly cleaned.
8.2 Lubrication
To maintain the safe function and high quality of the hybrid
chuck, it has to be regularly lubricated at the lubrication
nipples (see illustration below).
For optimal grease distribution, move the chuck into the
opened position, lubricate, then close the chuck and open it
again. Lubricate again and close and open the chuck several
times.
When this is done, all three segments are to be evenly lubri-
cated to avoid any imbalances.
Operating conditions
Depending on the operating conditions, the function and
clamping force must be checked after a certain period of ope-
ration (see chapter 8.3 Maintenance intervals).
The clamping force is measured precisely by a clamping force
gauge.
Technical condition
At the smallest possible actuating pressure (clamping cylin-
der), the base jaws have to move evenly.
This method has only limited usefulness and does not replace
the clamping force testing.
