Inhaltszusammenfassung für SCHUNK ROTA NCD

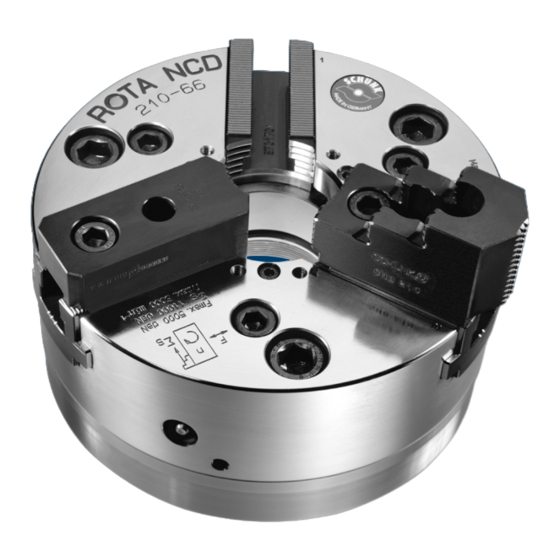

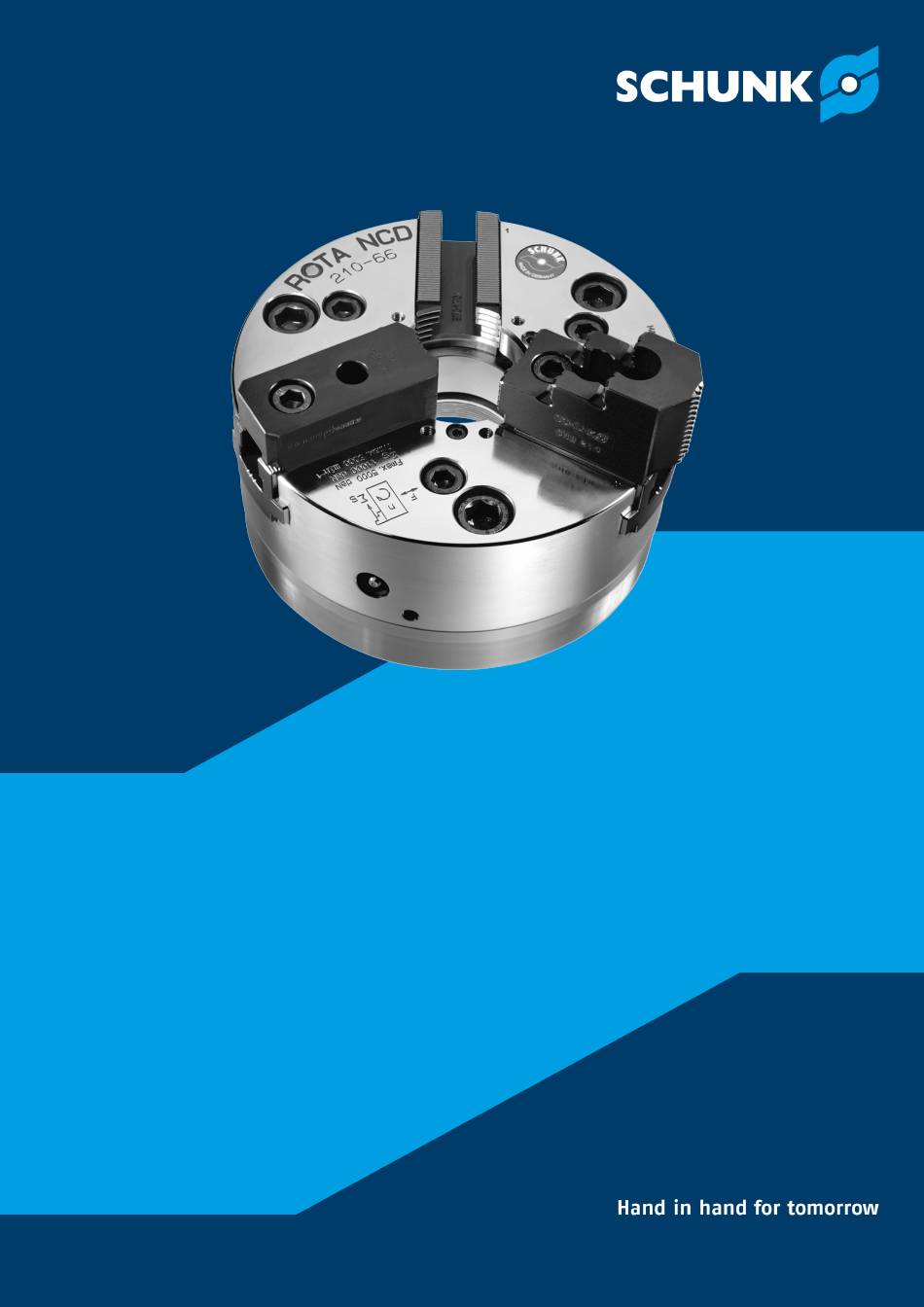

- Seite 1 Kraftspannfutter ROTA NCD Montage- und Betriebsanleitung Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 0889034-de Auflage: 01.00 | 12.04.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
- Seite 3 8.2 Ausdrehen von Spannbacken ..............31 9 Zerlegen und Zusammenbau des Spannfutters ..........32 10 Wartung .................... 34 10.1 Schmierung ..................34 10.2 Wartungsintervalle ................35 10.3 Wechsel der Stufenbacken..............35 11 Ersatzteile ..................36 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 4 Inhaltsverzeichnis 12 Zusammenbauzeichnung................ 37 13 Zubehör ..................... 38 13.1 Dichteinsatz ..................38 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 5 Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 6 1.2 Mitgeltende Unterlagen Allgemeine Geschäftsbedingungen * Katalogdatenblatt des gekauften Produkts * Berechnung der Backenfliehkräfte, im Kapitel "Technik" des Drehfutterkatalogs * Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com heruntergeladen werden. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 7 Betreiber für die jeweilige Spannaufgabe nach den jeweils gültigen Normen bzw. technischen Vorgaben des Herstellers ermittelt werden. (Siehe auch "Berechnungen zu Spannkraft und Drehzahl" im Kapitel "Technische Daten"). } 6 [/ 19] 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 8 Hebezeug) die Spannkraft des Spannfutters erhalten bleibt. Die Maschinen und Einrichtungen müssen den Mindestanforderungen der EG-Maschinenrichtlinie entsprechen und insbesondere wirksame technische Schutzmaßnahmen gegen mögliche mechanische Gefährdungen besitzen. Regelmäßige Wartungen durchführen. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 9 Transport, An- und Abbau. Besondere Vorsicht im Gefahrenbereich beim Transport oder dem An- und Abbau des Spannfutters. Die einschlägigen Ladungssicherungsvorschriften im sicheren Umgang mit Kranen, Flurförderzeugen, Anschlagmittel und Lastaufnahmemittel beachten. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 10 Die Nutensteine zur Verbindung der Aufsatzbacken auf den Grundbacken dürfen nicht über die Grundbacken in radialer Richtung hinausragen. Der Außendurchmesser der aufgeschraubten Aufsatzbacken darf den Außendurchmesser des Spannfutters um maximal 10% überschreiten. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 11 Die Maschinenspindel darf erst anlaufen, wenn der Spannkolben den Sicherheitsbereich durchfahren hat. Für die Spannwegüberwachung dürfen nur Grenztaster eingesetzt werden, die den Anforderungen für Sicherheitsgrenztaster nach DIN EN 60204-1 entsprechen. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 12 Spannfutters durchgeführt werden, wie es für die aktuelle Spannsituation eingesetzt wird. Werden Aufsatzbacken mit Spannstufen eingesetzt, muss in derselben Stufe, wie für die jeweilige Spannaufgabe gemessen werden. Bei hohen Arbeitsdrehzahlen muss, infolge der auf die Spannbacken 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 13 Sind die Sonderbacken aus konstruktiven Gründen schwerer als die dem Spannmittel zugeordneten Aufsatzbacken, müssen die damit verbundenen höheren Fliehkräfte bei der Festlegung der erforderlichen Spannkraft und der Richtdrehzahl berücksichtigt werden. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 14 Der Betreiber hat durch geeignete Organisations- und Instruktionsmaßnahmen sicherzustellen, dass die einschlägigen Sicherheitsvorschriften und Sicherheitsregeln von den Personen, die mit der Bedienung, Wartung und Instandsetzung des Spannfutters betraut sind, beachtet werden. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 15 Die geltenden Rechtsnormen bei der Entsorgung beachten. 2.7 Verwendung von persönlichen Schutzausrüstungen Bei Verwendung dieses Produktes die einschlägigen Arbeitsschutzbestimmungen beachten und die erforderlichen persönlichen Schutzausrüstungen (PSA), mindestens Kategorie 2, verwenden! 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 16 } 1.2 [/ 6] Beachten der Umgebungs- und Einsatzbedingungen Beachten der maximalen Spannzyklen, } 6 [/ 19] Beachten der vorgeschriebenen Wartungs- und Schmierintervalle, } 10 [/ 34] Werkstückberührende Teile und Verschleißteile sind nicht Bestandteil der Gewährleistung. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 17 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 Anziehdreh- 400 500 1050 1500 momente M (Nm) Anzugsdrehmomente für die Befestigungsschrauben von Aufsatzbacken auf das Spannfutter (Schrauben-Qualität 12.9) Schraubengröße Anziehdrehmomente M (Nm) 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 18 3 bzw. 6 Befestigungsschrauben 3 Kombi-Nutensteine bei NCD 130 / 132 / 160 / 165 6 Nutensteine bei NCD 210 / 215 / 250 / 255 / 315 / 400 / 500 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 19 Backen bündig mit dem Futteraußendurchmesser gesetzt. Das Futter ist dabei in einwandfreiem Zustand und mit SCHUNK Spezialfett LINOMAX plus abgeschmiert. Bei Veränderungen einer oder mehrerer dieser Voraussetzungen sind die Diagramme nicht mehr gültig. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 20 Technische Daten Futteraufbau für Spannkraft / Drehzahl-Diagramm Messpunkt Spannkraft pro Backe Schwerpunkt Schwerpunktradius Max. Backenschwerpunktabstand Max. Betätigungskraft in axialer Richtung Spannkraft-Drehzahl-Diagramm ROTA NCD 132-32 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 21 Technische Daten Spannkraft-Drehzahl-Diagramm ROTA NCD 165-46 Spannkraft-Drehzahl-Diagramm ROTA NCD 185-54 Spannkraft-Drehzahl-Diagramm ROTA NCD 215-66 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 22 Technische Daten Spannkraft-Drehzahl-Diagramm ROTA NCD 255-86 Spannkraft-Drehzahl-Diagramm ROTA NCD 315-115 Spannkraft-Drehzahl-Diagramm ROTA NCD 400-165 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 23 Drehzahl [min spmin Ausgangsspannkraft [N] Schwerpunktradius [m] Zerspankraft [N] Schwerpunktradius Aufsatzbacke [m] Masse einer Aufsatzbacke [kg] Sicherheitsfaktor Spannkraft Masse Spannbackensatz [kg] Sicherheitsfaktor Zerspanen Fliehkraftmoment [kgm] Max. Spannkraft des Futters [N] Σ 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 24 Die notwendige wirksame Spannkraft für die Zerspanung F berechnet sich aus dem Produkt der Zerspanungskraft F dem Sicherheitsfaktor S . Dieser Faktor berücksichtigt Unsicherheiten in der Berechnung der Zerspanungskraft. Laut VDI 3106 gilt: S ≥ 1.5. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 25 Fliehmoment der Grundbacken M und Fliehmoment der Aufsatzbacken M addiert werden: Das Fliehmoment der Grundbacken M wird aus der Tabelle "Spannfutterdaten" } 6.1 [/ 19] entnommen, das Fliehmoment der Aufsatzbacken M wird errechnet gemäß: 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 26 Für zweiteilige Spannbacken gilt: Entnahme der Fliehmomente der Grundbacke und der Aufsatzbacke aus Tabelle "Spannfutterdaten": Für das Fliehmoment der Aufsatzbacke gilt: Fliehmoment für eine Backe: Das Futter hat 3 Backen, das Gesamtfliehmoment beträgt: 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 27 Die errechnete Drehzahl n = 1495 min ist kleiner als die maximal zulässige Drehzahl des Spannfutters n = 3200 min (siehe Tabelle "Spannfutterdaten" [/ 19]). } 6.1 Diese errechnete Drehzahl darf verwendet werden. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 28 Drehzahlen, asymmetrischen Werkstücken oder bei Verwendung unterschiedlicher Aufsatzbacken, sowie bei ungleichmäßigem Abschmieren. Um aus diesen Restrisiken Schäden zu verhindern, muss der Gesamtrotor dynamisch, entsprechend der DIN ISO 1940-1, ausgewuchtet werden. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 29 6. Die drehbare Gewindebuchse (Pos. 8) im Futter wird mit dem mitgelieferten Montageschlüssel bis zum Anschlag auf das Zugrohr aufgeschraubt. 7. Nur bei ROTA NCD 132 / 165 / 185 / 215: Futter fluchtend zur Spindelmitte vor die Spindelnase heben und per Hand bis zum Anschlag auf das Zugrohr aufschrauben.
- Seite 30 Spezialfett LINOMAX in die Schmiernippel pressen. Zur optimalen Fettverteilung und um die maximale Spannkraft zu erreichen, das Futter mehrmals über den gesamten Spannhub schließen und öffnen. Die Spannkraft prüfen und gegebenenfalls den Schmiervorgang wiederholen. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 31 Grundbacken – gespannt wird. Backenbefestigungsschrauben mit dem vorgeschriebenen Drehmoment festziehen (siehe Kapitel Schrauben- Drehmomente } 4 [/ 17]). ACHTUNG Die Backenbefestigungsschrauben nicht mit einem Verlängerungsrohr und/oder durch Hammerschläge festziehen! 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 32 Anzahl der Einkerbungen an den Grundbacken identisch mit der Nummerierung der Backenführung sind und dass die Grundbacken wieder in der gleichen Position wie vor der Demontage montiert werden. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 33 Alle Teile entfetten, säubern und auf Beschädigungen überprüfen. Vor Montage mit Gleitpaste LINO MAX gut einfetten. Beim Austausch beschädigter Teile dürfen nur original SCHUNK Ersatzteile verwendet werden. Die Montage des Spannfutters erfolgt sinngemäß in umgekehrter Reihenfolge. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 34 Es sollten dabei alle Segmente gleichmäßig abgeschmiert werden, um größere Unwuchten zu vermeiden. Technischer Zustand Bei kleinstmöglichem Betätigungsdruck (Spannzylinder) müssen sich die Grundbacken gleichmäßig bewegen. Diese Methode ist nur bedingt aussagefähig und ersetzt nicht die Spannkraftmessung. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 35 WARNUNG Gefahr von Personen- und Sachschäden durch wegfliegende Teile im Falle eines Schraubenbruchs an ungehärteten Aufsatzbacken! Weiche Standard-Aufsatzbacken müssen im Bereich der Schraubensenkung gehärtet sein. Nur Tiefenhärtung keine Oberflächenhärtung. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 36 Schraube DIN EN ISO 4762/10.9 (1. Lochkreis) Schraube DIN EN ISO 4762/10.9 (2. Lochkreis) Schraube DIN EN ISO 4762/10.9 (Aufnahme) Schraube DIN EN ISO 4762/10.9 (Büchse) Schmiernippel O-Ring DIN 3771 (Führungsbüchse) Stangendichtsatz Quad-Ring 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 37 Zusammenbauzeichnung 12 Zusammenbauzeichnung * nur bei ROTA NCD 250 – 600 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 38 Danach das Kraftspannfutter schließen, so dass die Grundbacken mit der stirnseitigen Verzahnung die Einsätze (Pos. 2) spannen. Nach dem Eingreifen der Grundbacken in die Einsätze (Pos. 2), die Klaue (Pos. 4) abziehen. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 39 Zusammenbauzeichnung Die Demontage des Dichteinsatzes vom Kraftspannfutter erfolgt in umgekehrter Reihenfolge. VORSICHT Die Scheibe steht unter Federspannung. 01.00 | ROTA NCD | Kraftspannfutter | de | 0889034-de...
- Seite 43 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 Fax +49-7572-7614-1099 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
