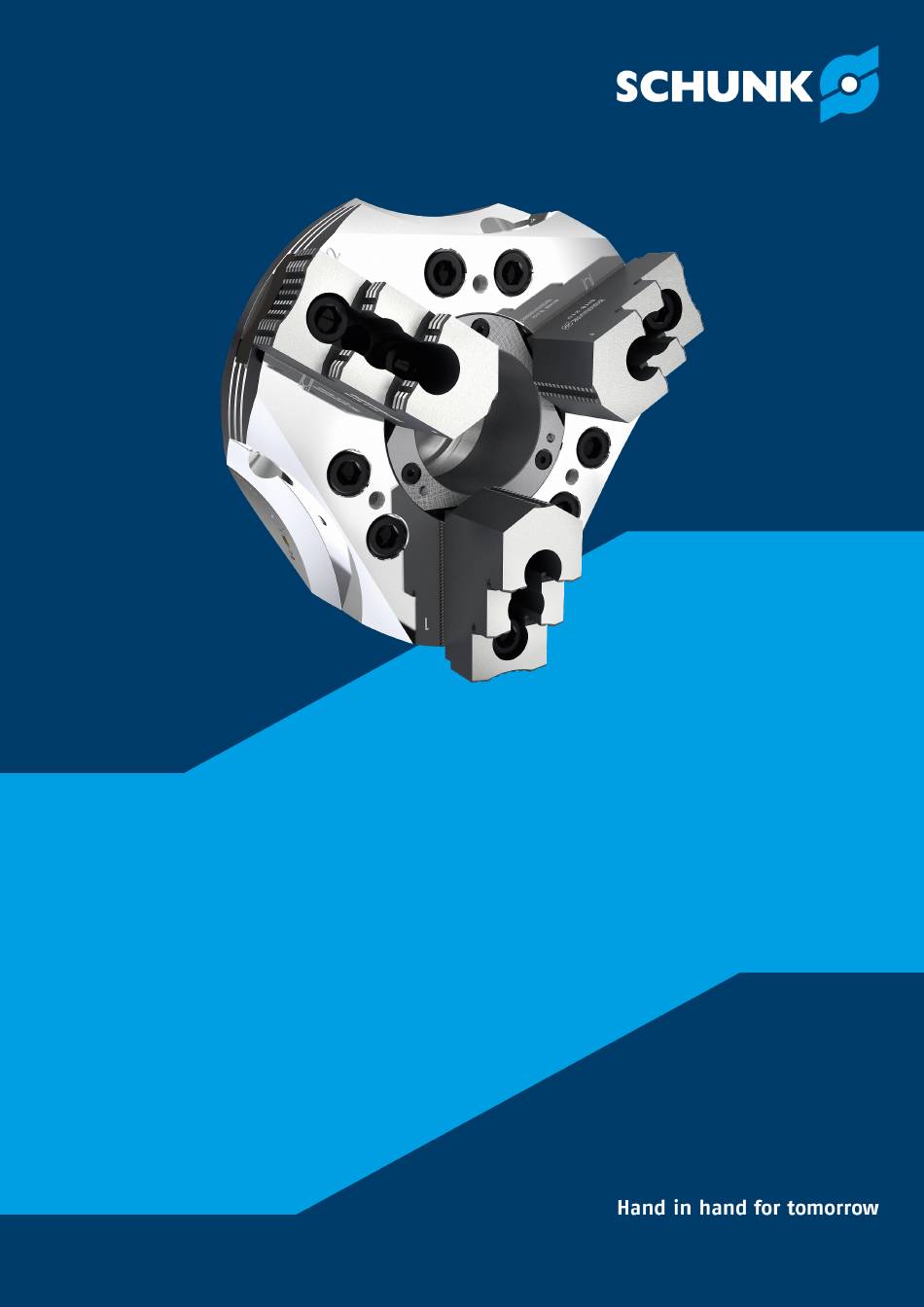

- Seite 1 Kraftspannfutter ROTA NCE Montage- und Betriebsanleitung Original Betriebsanleitung...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK SE & Co. KG. Alle Rechte vorbehalten. Technische Änderungen: Änderungen im Sinne technischer Verbesserungen sind uns vorbehalten. Dokumentennummer: 0889149 Auflage: 05.00 | 25.07.2023 | de Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie unseren Produkten und unserem Familienunternehmen als führendem Technologieausrüster für Roboter und Produktionsmaschinen vertrauen.
-
Seite 3: Inhaltsverzeichnis
3.3.2 Berechnungsbeispiel: Notwendige Ausgangsspannkraft für eine gegebene Drehzahl..............22 3.3.3 Berechnung der zulässigen Drehzahl bei gegebener Ausgangsspannkraft 23 3.4 Genauigkeitsklassen ................24 3.5 Zulässige Unwucht................24 4 Schrauben-Drehmomente ..............25 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... - Seite 4 6.3 Austausch bzw. Ergänzung von Backen ............ 33 7 Wartung .................... 34 7.1 Schmierung ..................34 7.2 Wartungsintervalle ................34 7.3 Zerlegen und Zusammenbau des Futters ..........34 8 Stückliste ................... 35 9 Zeichnung ..................36 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
-
Seite 5: Allgemein
Gefahren für Personen! Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 6: Mitgeltende Unterlagen
6 Befestigungsschrauben (bei NCE 130-38 3 Stück) 6 Nutensteine mit Schrauben bzw. 3 Kombi-Nutensteine bei Grundbacken mit Spitzverzahnung oder 6 Schrauben bei Grundbacken mit Kreuzversatz Montageschlüssel ab Größe 165 Ringschraube ab Größe 210 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 7: Grundlegende Sicherheitshinweise
Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 8: Spannbacken
Spannkraft hervorgerufenen Kippmomente an einem möglichst großen Hebelarm entgegenwirkt. Für die richtige Backenbefestigung sind die Befestigungsschrauben entsprechend zu setzen Aussenspannung Innenspannung richtig falsch falsch richtig falsch falsch Richtige Backenbefestigung 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 9: Umgebungs- Und Einsatzbedingungen
Sachschaden verursacht werden. Alle Arbeiten durch dafür qualifiziertes Personal durchführen lassen. Vor Arbeiten am Produkt muss das Personal die komplette Anleitung gelesen und verstanden haben. Landesspezifische Unfallverhütungsvorschriften und die allgemeinen Sicherheitshinweise beachten. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 10: Persönliche Schutzausrüstung
Bei scharfen Kanten, spitzen Ecken und rauen Oberflächen Schutzhandschuhe tragen. Bei heißen Oberflächen hitzebeständige Schutzhandschuhe tragen. Beim Umgang mit Gefahrstoffen Schutzhandschuhe und Schutzbrillen tragen. Bei bewegten Bauteilen eng anliegende Schutzkleidung und zusätzlich Haarnetz bei langen Haaren tragen. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 11: Hinweise Zum Sicheren Betrieb
Störung durch dafür ausgebildetes Personal beheben lassen. Produkt erst wieder in Betrieb nehmen, wenn die Störung behoben ist. Produkt nach einer Störung prüfen, ob die Funktionen des Produkts noch gegeben und keine erweiterten Gefahren entstanden sind. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 12: Entsorgung
Herunterfallende Lasten können zu schweren Verletzungen bis hin zum Tod führen. Nicht unter oder in den Schwenkbereich von schwebenden Lasten treten. Lasten nur unter Aufsicht bewegen. Schwebende Lasten nicht unbeaufsichtigt lassen. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 13: Schutz Bei Inbetriebnahme Und Betrieb
Bewegungsenergie verfügen. NOT-HALT- Schalter müssen leicht zugänglich und schnell erreichbar sein. Vor Inbetriebnahme der Maschine oder Anlage die Funktion des NOT-HALT-Systems überprüfen. Betrieb der Maschine bei Fehlfunktion dieser Schutzeinrichtung unterbinden. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 14: Hinweise Auf Besondere Gefahren
Gebrauch des Spannfutters dürfen niemals überschritten werden. Das Spannfutter darf nur an Maschinen und Einrichtungen eingesetzt werden, die den Mindestanforderungen der EG- Maschinenrichtlinie entsprechen und insbesondere wirksame technische Schutzmaßnahmen gegen mögliche mechanische Gefährdungen besitzen. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... - Seite 15 Spannbacken beim manuellen Be- und Entladen oder beim Auswechseln beweglicher Teile. Nicht zwischen die Spannbacken greifen. Schutzhandschuhe tragen. Die Sicherheits- und Unfallverhütungsvorschriften beim Betrieb des Spannfutters, besonders beim Umgang mit Werkzeugmaschinen und anderen technischen Einrichtungen, beachten. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
- Seite 16 Werkstücke und Lärm während des Bearbeitungsprozesses am gespannten und rotierenden Werkstück. Rund- und Planlauf des Spannfutters beachten. Möglichkeiten zur Beseitigung von Unwuchten an Sonder- Aufsatzbacken und Werkstücken prüfen. Drehzahl verringern. Gehörschutz tragen. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
-
Seite 17: Technische Daten
3106 rechnerisch ermittelt werden, wobei die maximale Richtdrehzahl nicht überschritten werden darf. Die rechnerisch ermittelten Werte müssen durch eine dynamische Messung überprüft werden. Funktionsüberwachung (Kolbenbewegung und Betätigungsdruck) müssen nach den Richtlinien der Berufsgenossenschaft vorgenommen werden. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 18: Spannkraft-Drehzahl-Diagramme
Schwerpunkt Spannkraft-Drehzahl-Diagramm ROTA NCE 130-38 SRK 112 Gewicht 0,63 kg SRK 112 Gewicht 0,53 kg (85% Backenmasse) SRK 112 Gewicht 0,44 kg (70% Backenmasse) erforderliche Mindestspannkraft 33% Drehzahl n [min-1] 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... - Seite 19 Mindestspannkraft 33% Drehzahl Spannkraft-Drehzahl-Diagramm ROTA NCE 260-81 SHB 250, Gewicht 2.42 kg SWB 250, Gewicht 4.37 kg SHB-J 100, Gewicht 2.20 kg KM-WB 110, Gewicht 2.45 kg erforderliche Mindestspannkraft 33% Drehzahl 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
-
Seite 20: Berechnung Der Spannkraft Und Drehzahl
Die Summe aus Ausgangsspannkraft F und Gesamtfliehkraft F ist die wirksame Spannkraft F (–) für Spannen von außen nach innen (+) für das Spannen von innen nach außen 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... - Seite 21 (–) für das Spannen von innen nach außen ACHTUNG Diese errechnete Kraft darf nicht größer sein als die maximale Spannkraft ΣS welche auf dem Spannfutter eingraviert ist. Siehe auch Tabelle "Spannfutterdaten" } 3.1 [/ 17] 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
-
Seite 22: Berechnungsbeispiel: Notwendige Ausgangsspannkraft Für Eine Gegebene Drehzahl
Schwerpunktradius der Aufsatzbacke r = 0.107 m (Anwendungsspezifisch) Sicherheitsfaktor S = 1.5 (nach VDI 3106) Sicherheitsfaktor S = 1.5 (nach VDI 3106) Hinweis: Massen der Backenbefestigungsschrauben und Nutensteine sind nicht berücksichtigt. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 23: Berechnung Der Zulässigen Drehzahl Bei Gegebener Ausgangsspannkraft
Mit der folgenden Formel lässt sich die zulässige Drehzahl bei gegebener Ausgangsspannkraft im Stillstand ermitteln: ACHTUNG Die errechnete zulässige Drehzahl, darf aus Sicherheitsgründen die auf dem Spannfutter eingetragene Höchstdrehzahl nicht überschreiten! 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 24: Genauigkeitsklassen
Drehzahlen, asymmetrischen Werkstücken oder bei Verwendung unterschiedlicher Aufsatzbacken, sowie bei ungleichmäßigem Abschmieren. Um aus diesen Restrisiken Schäden zu verhindern, muss der Gesamtrotor dynamisch, entsprechend der DIN ISO 1940-1, ausgewuchtet werden. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 25: Schrauben-Drehmomente
400 500 1050 1500 (Nm) Anzugsdrehmomente für die Befestigungsschrauben von Aufsatzbacken auf das Spannfutter (Schrauben-Qualität 12.9) Schraubengröße Anziehdrehmomente M (Nm) Anzugsdrehmomente für die Befestigungsschrauben der Schutzbüchse (Schrauben-Qualität 8.8) Schraubengröße Anziehdrehmomente M (Nm) 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 26: Montage
ð Montage des Futters (mit Zentrierrand) } 5.3 [/ 28] bei Bedarf: ð Montagevorbereitung für Futter mit Reduzier- bzw. Erweiterungsflansch } 5.4 [/ 31] oder ð Montagevorbereitung für Futter mit Direktaufnahme } 5.5 [/ 31] Funktionsprüfung durchführen } 6.2 [/ 32] 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 27: Prüfung Der Futteraufnahme
Futter ragt. Für den vollen Kolbenhub ist dafür ausreichend Freiraum vorzusehen. Futtergröße Ø d min. max. min. NCE 130 NCE 165 NCE 210 NCE 260 14,5 NCE 315 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 28: Montage Des Futters (Mit Zentrierrand)
Schrauben (Pos. 12) während der Montage als Anschlag für den Futterkolben. Die Schrauben (Pos. 12) müssen vor Montagebeginn auf sicheren Halt und auf Beschädigung geprüft werden. Futterkörper Zugbüchse Grundbacke Schraube Futterkolben Nutenstein Haltering Montageschlüssel 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... - Seite 29 Leichtgängigkeit und Backenhub der Grundbacken kontrollieren. Aufsatzbacken entsprechend der Kennzeichnung 1, 2 und 3 auf den Grundbacken mit Nutensteinen (Pos. 20) und Schrauben befestigen. Die Demontage der Spindel erfolgt sinngemäß in umgekehrter Reihenfolge. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
- Seite 30 Quetschgefahr für Gliedmaßen bei offener Futtermechanik. Beim Wechseln der Schutzbüchse wird die Futtermechanik geöffnet. Nicht in die offene Futtermechanik greifen. Das Spannfutter darf nicht betätigt werden bzw. der Futterkolben darf nicht bewegt werden. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
-
Seite 31: Montagevorbereitung Für Futter Mit Reduzier- Bzw. Erweiterungsflansch
Vor der Montage des Futterflansches auf den Zentrierrand des Futters Schmutz oder Späne von der Zentrieraufnahme und Anlagefläche des Flansches entfernen. Den Flansch mit den mitgelieferten Befestigungsschrauben am Futter leicht anziehen. Anschließend erfolgt die Futtermontage [/ 28]. } 5.3 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 32: Funktion
Mögliche tödliche Gefahr für das Bedienungspersonal durch Werkstückverlust und wegfliegende Teile bei Überschreiten der Höchstdrehzahl! In die Werkzeugmaschine oder die technische Einrichtung muss eine sichere Drehzahlbegrenzung eingebaut und die Wirksamkeit der sicheren Drehzahlbegrenzung nachgewiesen sein! 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 33: Austausch Bzw. Ergänzung Von Backen
Weiche Standard-Aufsatzbacken müssen im Bereich der Schraubensenkung gehärtet sein. Nur Tiefenhärtung keine Oberflächenhärtung. Wechseln der Aufsatzbacken Beim Wechseln der Aufsatzbacken muss die Verzahnung gesäubert und mit SCHUNK Spezialfett LINOMAX eingefettet werden. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 34: Wartung
Ersatzteile verwendet werden. Die Montage des Spannfutters erfolgt sinngemäß in umgekehrter Reihenfolge. ACHTUNG Bei der Montage der Grundbacken darauf achten, dass die Nummern der Grundbacken mit den Nummern der Backenführungen identisch sind. 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 35: Stückliste
M38 x 1,5 ROTA NCE 165 1150393 M60 x 2 ROTA NCE 210 88042509 M75 x 2 ROTA NCE 260 1560645 M90 x 2 ROTA NCE 315 1150399 M115 x 2 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... -
Seite 36: Zeichnung
Zeichnung 9 Zeichnung 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149... - Seite 37 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
- Seite 38 05.00 | ROTA NCE | Kraftspannfutter | de | 0889149...
- Seite 39 H.-D. SCHUNK GmbH & Co. Spanntechnik KG Lothringer Str. 23 D-88512 Mengen Tel. +49-7572-7614-0 Fax +49-7572-7614-1099 info@de.schunk.com schunk.com Folgen Sie uns I Follow us Wir drucken nachhaltig I We print sustainable...
-
Seite 40: Herstellerbescheinigung
2B, NCA, NCD, NCE, NC, NCF, NCK, NCO, NCR, NCS, NCX, TH, THW Die Heinz-Dieter SCHUNK GmbH & Co. Spanntechnik KG bescheinigt, dass das oben genannte Produkte bei bestimmungsgemäßer Verwendung und unter Beachtung der Betriebsanleitung und der Warnhinweise am Produkt sicher im Sinne der nationalen Vorschriften sind und: −...
