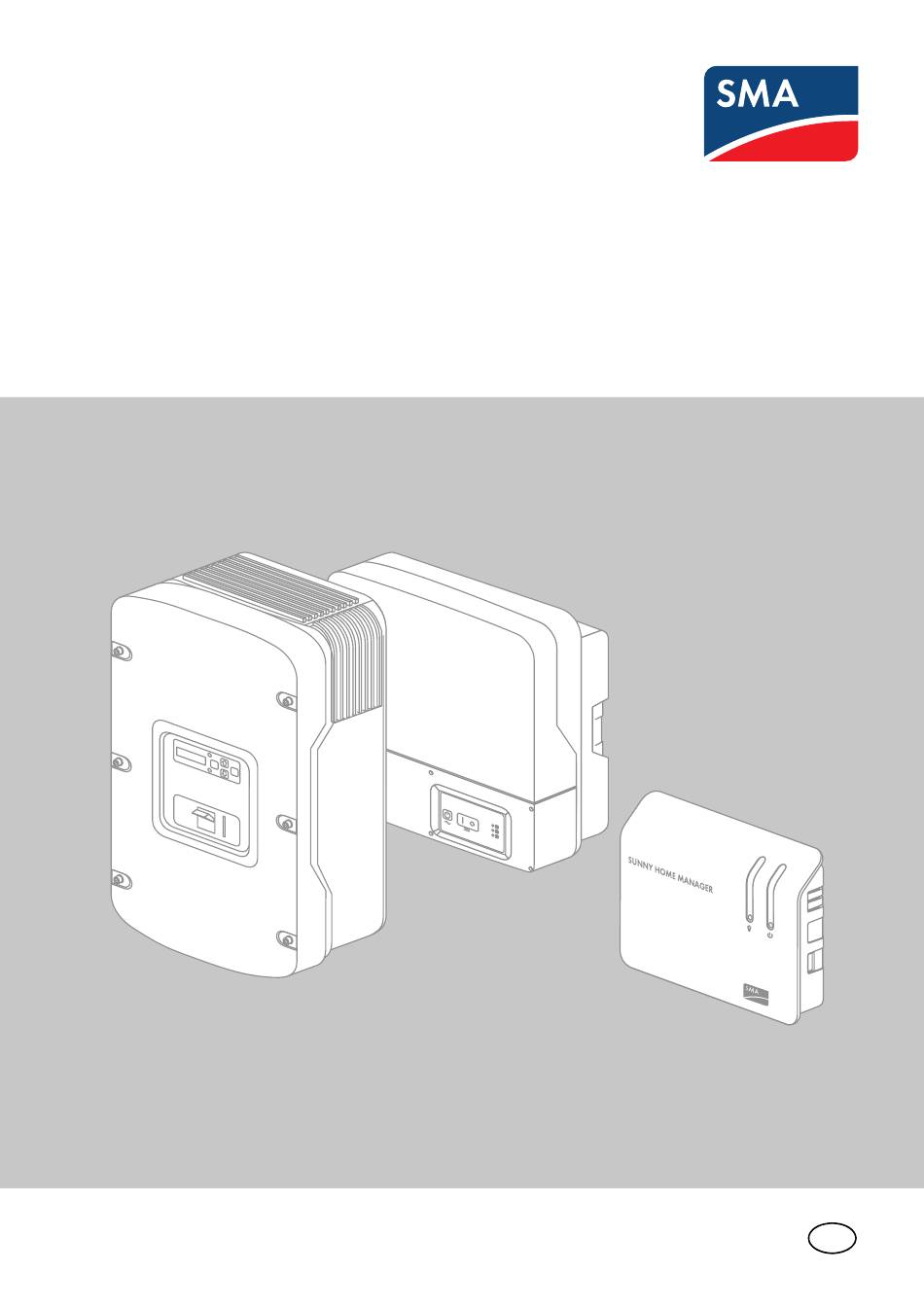

- Seite 1 Eigenverbrauchsoptimierung SUNNY BACKUP / SUNNY HOME MANAGER Planungsleitfaden SBU_HoMan-PL-UDE121411 | Version 1.1...
-
Seite 3: Inhaltsverzeichnis
Von SMA getestete Energiezähler ........ - Seite 4 Inhaltsverzeichnis SMA Solar Technology AG SBU_HoMan-PL-UDE121411 Planungsleitfaden...
-
Seite 5: Natürlicher Eigenverbrauch Und Eigenverbrauchsoptimierung
SMA Solar Technology AG Natürlicher Eigenverbrauch und Eigenverbrauchsoptimierung 1 Natürlicher Eigenverbrauch und Eigenverbrauchsoptimierung Die von einer PV-Anlage gelieferte Energie wird in der Regel überwiegend in das öffentliche Stromnetz eingespeist. Die Verbraucher im Haushalt können nur einen Teil dieser Energie direkt zu ihrer Versorgung nutzen. - Seite 6 Sunny Backup-System in Kombination mit dem Sunny Home Manager die Eigenverbrauchsquote auf etwa 65 % steigern. Sunny Backup-System und Sunny Home Manager Wenn das Sunny Backup-System und der Sunny Home Manager kombiniert werden, addieren sich die Eigenverbrauchsquoten aufgrund von Überschneidungseffekten nicht vollständig. SBU_HoMan-PL-UDE121411...
-

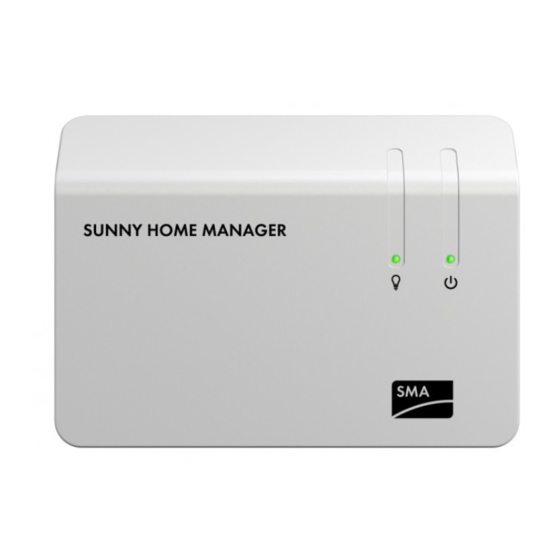

Seite 7: Systeme Zur Eigenverbrauchsoptimierung
PV-Anlage mit Sunny Home Manager (Beispiel) Der Sunny Home Manager bietet über das Sunny Portal verschiedene Hilfen zur Änderung des Lastprofils an, wie Statusberichte, Prognosen und Handlungsempfehlungen. Darüber hinaus kann der Sunny Home Manager über SMA Funksteckdosen angeschlossene Verbraucher automatisch ein- und ausschalten. Planungsleitfaden SBU_HoMan-PL-UDE121411... - Seite 8 Für das Ein- und Ausschalten der Verbraucher bietet der Sunny Home Manager 2 Alternativen: • Der Sunny Home Manager kann elektrische Verbraucher automatisch ein- und ausschalten, die an SMA Funksteckdosen angeschlossen sind. • Alternativ können Sie die Verbraucher in Ihrem Haushalt von Hand einschalten und ausschalten. Dieser bewusste Umgang mit elektrischer Energie führt ebenfalls zu einer Eigenverbrauchsoptimierung.
-
Seite 9: System Zur Zwischenspeicherung Von Pv-Energie
Abbildung 3: PV-Anlage mit Sunny Backup-System und Meter Box für Sunny Backup Der Sunny Backup ruft über die Meter Box für Sunny Backup die Daten der angeschlossenen Energiezähler ab und erfasst damit PV-Erzeugung, Netzeinspeisung und Netzbezug. Anhand dieser Daten regelt das Batteriemanagement des Sunny Backup das Laden und Entladen der angeschlossenen Batterie: •... - Seite 10 Systeme zur Eigenverbrauchsoptimierung SMA Solar Technology AG Abbildung 4: Eigenverbrauchsoptimierung durch Zwischenspeicherung der PV-Energie (Beispiel) Mit dieser Strategie steht PV-Energie immer dann zur Verfügung, wenn sie benötigt wird, auch nach Sonnenuntergang oder bei Netzausfall. SBU_HoMan-PL-UDE121411 Planungsleitfaden...
-
Seite 11: System Zur Änderung Des Lastprofils Mit Zwischenspeicherung
Piggy‑Back Off-Grid (Bluetooth Piggy‑Back Off-Grid) eingebaut ist, kann der Sunny Home Manager Energiezählerdaten an das Sunny Backup‑System senden. So kombinieren der Sunny Home Manager und das Sunny Backup-System die gezielte Steuerung der Verbraucher mit der Zwischenspeicherung von PV-Energie. Die möglichen Eigenverbrauchsoptimierungen addieren sich auf Grund von Überschneidungseffekten aber nicht vollständig. -
Seite 12: Von Pv-Energie
‒ ✓ ‒ Sunny Backup**** * Das Bluetooth Piggy‑Back Off-Grid ist kompatibel zum Sunny Backup-System S und steht ab Juni 2012 zur Verfügung. ® ** Wenn ein eingesetzter PV-Wechselrichter keine SMA Bluetooth Wireless Technology Schnittstelle (Bluetooth Schnittstelle) hat, benötigen Sie ein Bluetooth Piggy‑Back. - Seite 13 Das Sunny Backup-System zur Eigenverbrauchsoptimierung besteht im Wesentlichen aus einem Sunny Backup und einer Automatic Switch Box. Der Sunny Backup regelt und steuert die Automatic Switch Box und bildet bei Netzausfall ein Inselnetz. Die Automatic Switch Box trennt bei Netzausfall die angeschlossene PV-Anlage und die angeschlossenen Verbraucher sicher vom öffentlichen Stromnetz und schaltet diese auf das Inselnetz.
-
Seite 14: Pv-Wechselrichter
Wechselrichtern finden Sie unter www.SMA.de in den Anleitungen des Bluetooth Piggy-Back und des Bluetooth Piggy-Back Off-Grid. Die genannten SMA PV-Wechselrichter können ihre Daten zur PV-Erzeugung direkt an den Sunny Home Manager senden. Wenn diese PV-Wechselrichter mit dem Sunny Home Manager verbunden sind, können Sie den PV-Erzeugungszähler nach eigenem Ermessen anschließen. -
Seite 15: Energiezähler
Ansteuerung der Verbraucher über SMA Funksteckdosen und die Kommunikation zwischen Sunny Home Manager und Sunny Backup-System. Schnittstellen Wenn Sie einen Energiezähler über eine D0-Schnittstelle an das Sunny Backup-System oder an den Sunny Home Manager anschließen wollen, benötigen Sie einen Auslesekopf (siehe 3.4.1 „Für Energiezähler mit D0- Schnittstelle“, Seite 21). -
Seite 16: Von Sma Getestete Energiezähler
Produkte zur Eigenverbrauchsoptimierung SMA Solar Technology AG 3.3.2 Von SMA getestete Energiezähler SMA Solar Technology AG hat folgende Energiezähler für den Einsatz mit dem Sunny Home Manager oder dem Sunny Backup-System getestet. EasyMeter GmbH Zählrichtung Schnittstellen Sunny Home Manager Sunny Backup-System... - Seite 17 SMA Solar Technology AG Produkte zur Eigenverbrauchsoptimierung EMH Metering GmbH & Co. KG Zählrichtung Schnittstellen Sunny Home Manager Sunny Backup-System Darstellung Automatische mit Meter mit Sunny Steuerung Box für Home Zählerwerte Sunny Manager im Sunny Verbraucher Backup Portal ED100L- PV-Erzeugung ✓...
- Seite 18 Produkte zur Eigenverbrauchsoptimierung SMA Solar Technology AG Hager Vertriebsgesellschaft mbH & Co. KG Zählrichtung Schnittstellen Sunny Home Manager Sunny Backup-System Darstellung Automatische mit Meter mit Sunny Steuerung Box für Home Zählerwerte Sunny Manager im Sunny Verbraucher Backup Portal EHZ361D5T PV-Erzeugung/ ✓...
- Seite 19 SMA Solar Technology AG Produkte zur Eigenverbrauchsoptimierung ISKRAEMECO GmbH Energiemess- und Regeltechnik Zählrichtung Schnittstellen Sunny Home Manager Sunny Backup-System Darstellung Automatische mit Meter mit Sunny Steuerung Box für Home Zählerwerte Sunny Manager im Sunny Verbraucher Backup Portal MT171- Netzeinspeisung ✓...
- Seite 20 Produkte zur Eigenverbrauchsoptimierung SMA Solar Technology AG Kamstrup A/S Zählrichtung Schnittstellen Sunny Home Manager Sunny Backup-System Darstellung Automatische mit Meter mit Sunny Steuerung Box für Home Zählerwerte Sunny Manager im Sunny Verbraucher Backup Portal 382Jx3 684- PV‑Erzeugung/ ✓ ✓ ✓...
-
Seite 21: Material Zum Anschließen Von Energiezählern
HM‑D0-METERADAPTER). Sunny Backup-System SMA Solar Technology AG empfiehlt beim Sunny Backup-System mit der Meter Box für Sunny Backup die Verwendung dieses Auslesekopfs von ED Jochen Vogts: Typ „Infrarot Adapter RS232/RJ10 MUC“ mit einem Kabelausgang 180°. Mit der Meter Box für Sunny Backup können Sie 2 dieser Ausleseköpfe erhalten, wenn Sie die entsprechende Bestelloption wählen. -
Seite 22: Für Energiezähler Mit S0-Schnittstelle
Der Router ermöglicht dem Sunny Home Manager die Verbindung zum Sunny Portal über das Internet. SMA Solar Technology AG empfiehlt eine permanente Internetverbindung und die Benutzung eines Routers, der die dynamische Zuweisung von IP-Adressen unterstützt (DHCP ‒ Dynamic Host Configuration Protocol). -
Seite 23: Auslegung Eines Sunny Backup-Systems Zur Eigenverbrauchsoptimierung
Simulationsergebnissen. Die Auslegung dient als Orientierung und Ausgangspunkt für eine Anlagenplanung. Schritt 1: Abschätzung des natürlichen Eigenverbrauchs Zur Auslegung eines Sunny Backup-Systems zur Eigenverbrauchsoptimierung schätzen Sie im ersten Schritt den natürlichen Eigenverbrauch ab, ohne die Batteriekapazität zu berücksichtigen. Der in einem Jahr erreichbare natürliche Eigenverbrauch ist abhängig vom Jahresenergiebedarf und der Leistung der installierten PV-Anlage. - Seite 24 Auslegung eines Sunny Backup-Systems zur Eigenverbrauchsoptimierung SMA Solar Technology AG Beispiel: Eingangsgrößen der PV-Anlage und der Verbraucher: • Leistung der PV-Anlage: 5 kWp • Jahresenergiebedarf: 4 900 kWh Abbildung 7: Abschätzung des natürlichen Eigenverbrauchs mit den gegebenen Werten für PV-Anlage und Verbrauch Die Abschätzung ergibt, dass die Verbraucher vor Ort 32 % der erzeugten PV-Energie direkt nutzen.
- Seite 25 Verbraucher über eine beliebige Phase einzubinden. Dabei können Sie den Sunny Backup über 1 Phase angeschlossen (z. B. L1), energieintensive Verbraucher über die gleiche Phase oder eine beliebige andere Phase (z. B. L2 oder L3). Das Sunny Backup-System M kann den Energiebezug energieintensiver Verbraucher durch erhöhte Einspeisung über die eigene Phase ausgleichen.
- Seite 26 Auslegung eines Sunny Backup-Systems zur Eigenverbrauchsoptimierung SMA Solar Technology AG Die nutzbare Batteriekapazität unterscheidet sich von der gesamten Batteriekapazität durch die Backup- Reserve. Diese beträgt 50 % und garantiert bei einem Stromausfall einen mehrstündigen Backup-Betrieb. Die gesamte Batteriekapazität entspricht der doppelten nutzbaren Kapazität.
- Seite 27 SMA Solar Technology AG Auslegung eines Sunny Backup-Systems zur Eigenverbrauchsoptimierung Schritt 3: Berechnung des gesamten Eigenverbrauchs Die Summe aus natürlichem Eigenverbrauch und Eigenverbrauchsoptimierung ergibt den gesamten Eigenverbrauch. Beispiel: • Natürlicher Eigenverbrauch (Schritt 1): 32 % • Eigenverbrauchsoptimierung (Schritt 2): 18 % Der gesamte Eigenverbrauch ist 50 %.
-
Seite 28: Praxisbeispiel: Daten Eines Realen Sunny Backup-Systems
Praxisbeispiel: Daten eines realen Sunny Backup-Systems Kenndaten der realen Sunny Backup-Systeme nach 1 Jahr Datenmonitoring: • Installierte PV-Leistung: 3,24 kWp • Jahresenergiebedarf: etwa 4 200 kWh • Nutzbare Batteriekapazität: 3,5 kWh Abbildung 10: Prozentualer Anteil des Eigenverbrauchs von PV-Energie des realen Sunny Backup-Systems SBU_HoMan-PL-UDE121411 Planungsleitfaden... -
Seite 29: Batterien
Das Batteriemanagement der Lithium-Ionen-Batterie regelt den Betrieb der Batterie und muss über ein Kommunikationskabel mit dem Sunny Backup verbunden sein. Bei der Konfiguration der Sunny Backup stellen Sie im Quick Configuration Guide den Batterietyp Lithium-Ionen-Batterie ein. Dadurch schalten Sie das Batteriemanagement des Sunny Backup ab und ersetzen es durch das Batteriemanagement der Lithium-Ionen- Batterie.
