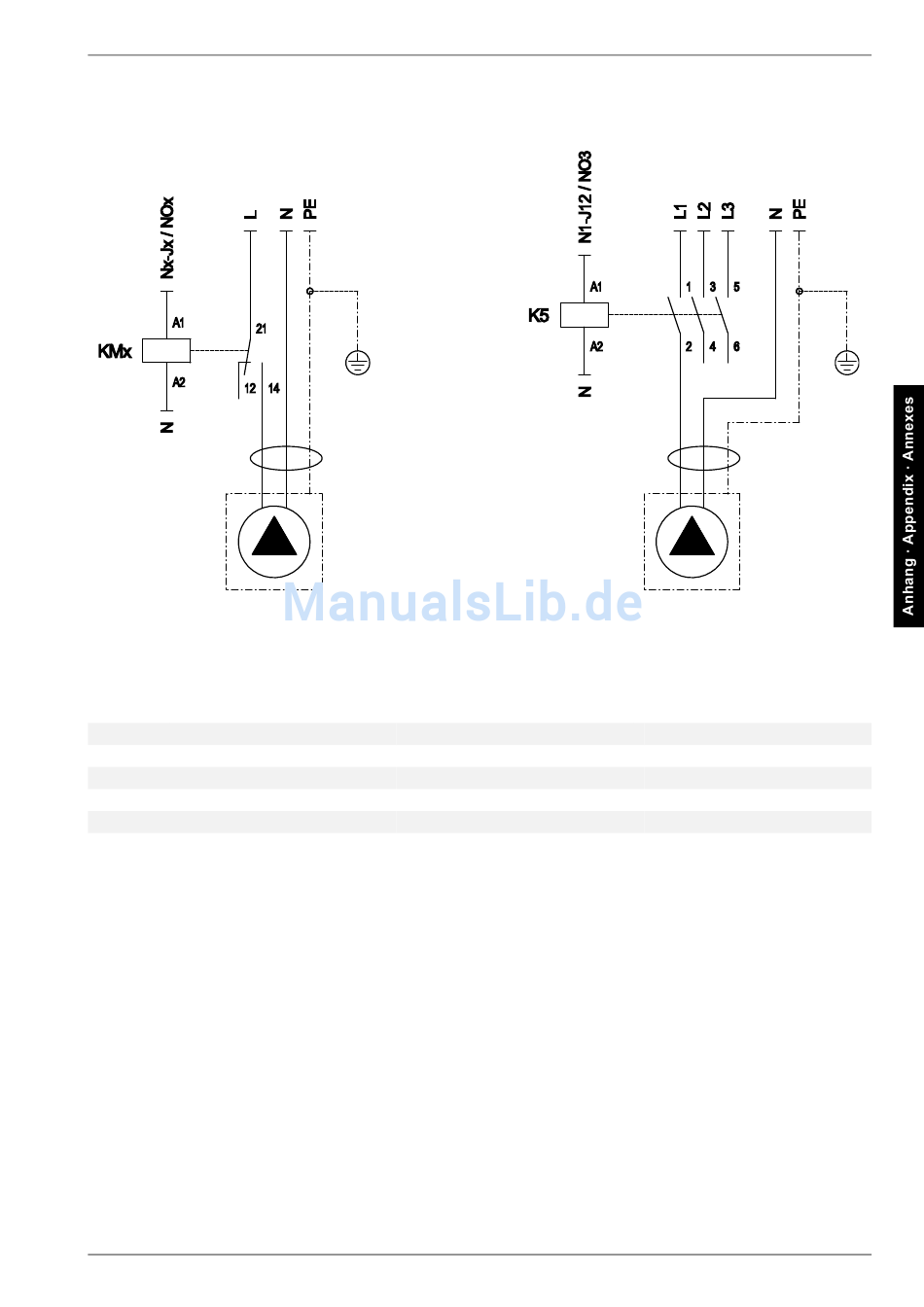

3.3 Schaltplan / Circuit diagram / Schéma électrique
3.4 Legende zu Stromlaufplänen / Legend for Circuit Diagrams / Légendes
des schémas électriques
Jx Stecker von Nx
K5 Schütz Primärpumpe
KMx Koppelrelais Pumpe
M11 Primärpumpe
Mx Pumpe
Nx Regler
www.dimplex.de
Plug from Nx
Contactor primary pump
Pump coupling relay
Primary pump
Pump
Controller
452115.66.16 FD 9206
UPH 60-25 - UPH 60-32
Connecteur de Nx
contacteur pompe primaire
Relais de couplage pompe
Pomp primaire
Pompe
Régulateur
A-V
