Deutsch

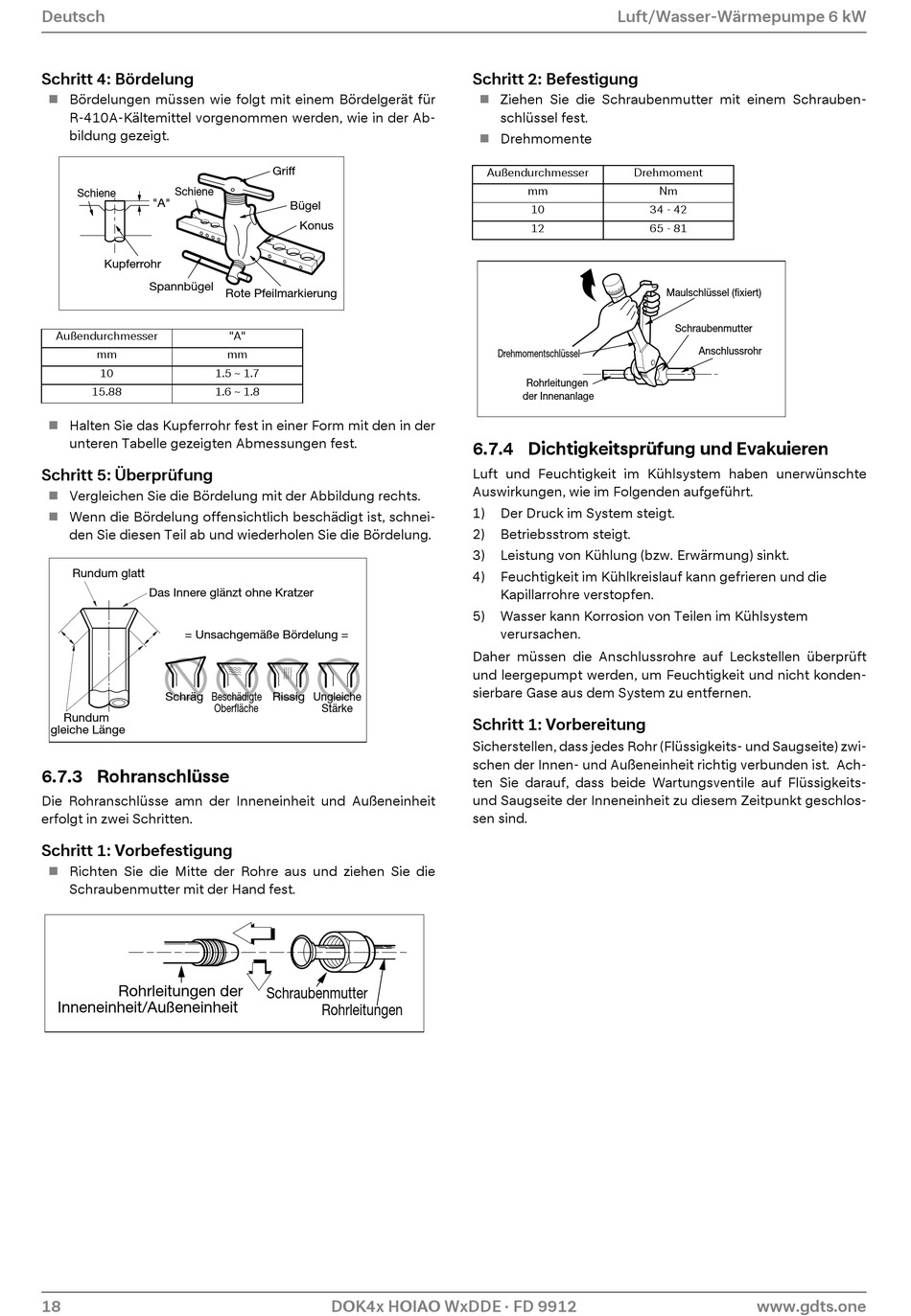

Schritt 4: Bördelung
Bördelungen müssen wie folgt mit einem Bördelgerät für

R-410A-Kältemittel vorgenommen werden, wie in der Ab-
bildung gezeigt.
Schiene
Schiene
"A"
Kupferrohr
Spannbügel
Außendurchmesser
mm
10
15.88
Halten Sie das Kupferrohr fest in einer Form mit den in der

unteren Tabelle gezeigten Abmessungen fest.
Schritt 5: Überprüfung
Vergleichen Sie die Bördelung mit der Abbildung rechts.

Wenn die Bördelung offensichtlich beschädigt ist, schnei-

den Sie diesen Teil ab und wiederholen Sie die Bördelung.
Rundum glatt
Das Innere glänzt ohne Kratzer
= Unsachgemäße Bördelung =
Schräg Beschädigte
Rundum
gleiche Länge
6.7.3 Rohranschlüsse
Die Rohranschlüsse amn der Inneneinheit und Außeneinheit
erfolgt in zwei Schritten.
Schritt 1: Vorbefestigung
Richten Sie die Mitte der Rohre aus und ziehen Sie die

Schraubenmutter mit der Hand fest.
Rohrleitungen der
Inneneinheit/Außeneinheit
18
Griff
Bügel
Konus
Rote Pfeilmarkierung
"A"
mm
1.5 ~ 1.7
1.6 ~ 1.8
Rissig Ungleiche
Oberfläche Stärke
Schraubenmutter
Rohrleitungen
DOK4x HOIAO WxDDE · FD 9912
Luft/Wasser-Wärmepumpe 6 kW
Schritt 2: Befestigung
Ziehen Sie die Schraubenmutter mit einem Schrauben-

schlüssel fest.
Drehmomente

Außendurchmesser Drehmoment
mm
10
12
Drehmomentschlüssel
Rohrleitungen
der Innenanlage
6.7.4 Dichtigkeitsprüfung und Evakuieren
Luft und Feuchtigkeit im Kühlsystem haben unerwünschte
Auswirkungen, wie im Folgenden aufgeführt.
1) Der Druck im System steigt.
2) Betriebsstrom steigt.
3) Leistung von Kühlung (bzw. Erwärmung) sinkt.
4) Feuchtigkeit im Kühlkreislauf kann gefrieren und die
Kapillarrohre verstopfen.
5) Wasser kann Korrosion von Teilen im Kühlsystem
verursachen.
Daher müssen die Anschlussrohre auf Leckstellen überprüft
und leergepumpt werden, um Feuchtigkeit und nicht konden-
sierbare Gase aus dem System zu entfernen.
Schritt 1: Vorbereitung
Sicherstellen, dass jedes Rohr (Flüssigkeits- und Saugseite) zwi-
schen der Innen- und Außeneinheit richtig verbunden ist. Ach-
ten Sie darauf, dass beide Wartungsventile auf Flüssigkeits-
und Saugseite der Inneneinheit zu diesem Zeitpunkt geschlos-
sen sind.
Nm
34 - 42
65 - 81
Maulschlüssel (fixiert)
Schraubenmutter
Anschlussrohr
