Parameter Text
6160 Status „Motor läuft"
Fehler in Bezug auf die Startsequenz
Parameter Text
Anlasserfehleralarm
4530
Alarm Rückmeldung
4540
„Motor läuft"
4560 Hz/V-Ausfallalarm
Motor extern
6352
gestoppt

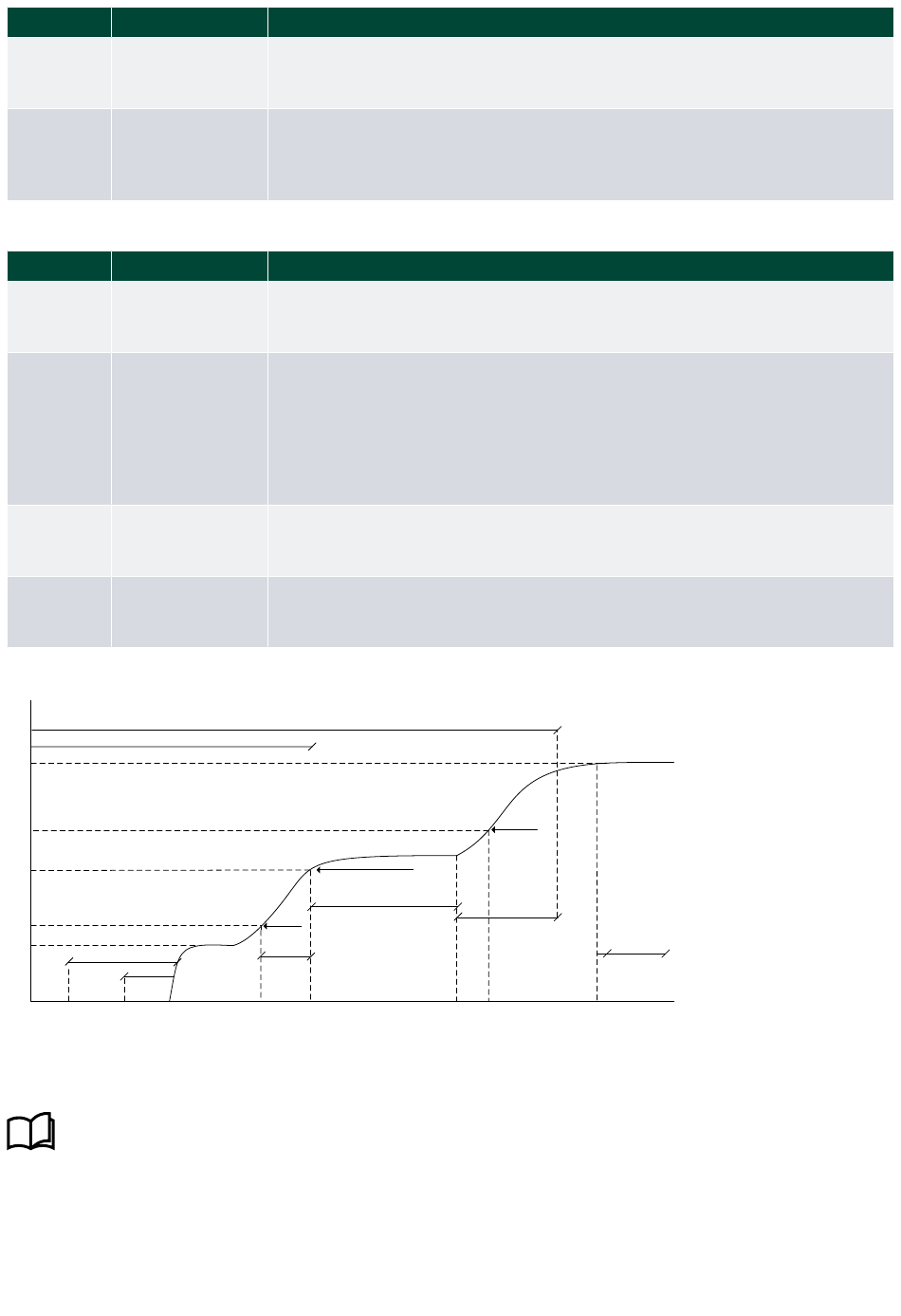

Anlaufübersicht mit Leerlauf
Oil pressure inhibit
1500
1000
800
400
300
Start
prepare
Run coil
(0-600 s)
(0-600 s)
Start Starter
Die Sollwerte und Alarme sind die gleichen wie oben, außer für die Leerlauffunktion.
Zusätzliche Informationen
Siehe Leerlauf.
Designer's handbook 4189341315B DE
Beschreibung
Wenn der Timer abgelaufen und das Niveau nicht erreicht ist, wird die Startsequenz
mit einem Startversuch wiederholt.
Wenn alle Startversuche genutzt werden, wird der Alarm Startfehler aktiviert.
Der Timer startet, wenn das Niveau der Motor-läuft-Erkennung bzw.
Frequenzerkennung erreicht ist.
Wenn der Timer abläuft, wird die Unterdrückungsfunktion Nicht in Betrieb deaktiviert
und die laufenden Alarme und Ausfälle werden aktiviert.
Beschreibung
Dieser Alarm wird aktiviert, wenn der Impulsaufnehmer als primäre Rückmeldung
„Motor läuft" konfiguriert ist und die angegebene Drehzahl nicht vor Ablauf der
Verzögerung erreicht wird.
Dieser Alarm wird aktiviert, wenn ein Fehler an der primären Motor-läuft-
Rückmeldung vorliegt.
Dies geschieht z. B., wenn die primäre Motor-läuft- Rückmeldung auf einen digitalen
Eingang ohne Motor-läuft-Erkennung konfiguriert ist und eine aktive sekundäre
Motor-läuft- Rückmeldung erkennt, dass der Motor in Betrieb ist.
Die einzustellende Verzögerung ist die Zeit von der sekundären Motor-läuft-
Erkennung bis zur Auslösung des Alarms.
Dieser Alarm wird aktiviert, wenn die Frequenz und die Spannung nicht innerhalb der
in Blackout df/dUmax konfigurierten Grenzen liegen, nachdem die Rückmeldung
„Motor läuft" empfangen wurde.
Dieser Alarm wird ausgelöst, wenn die Laufsequenz aktiv ist und der Motor ohne
Befehl der Steuerung unterhalb der Schwelle der Motor-läuft-Erkennung und
Frequenzerkennung liegt.
Inhibit status: Not running
Running detection level
(0-4000 RPM)
Remove
starter
Cranking
Running
detection
within
(0-1200 s)
Remove Idle start
starter
(0-2000 RPM)
Run status
(0-300 s)
Frequency
detection level
(20-35 Hz)
Idle run
Run status
(0-300 s)
Idle
finished
Hz/V failure
(1-99 s)
Nominal
speed
