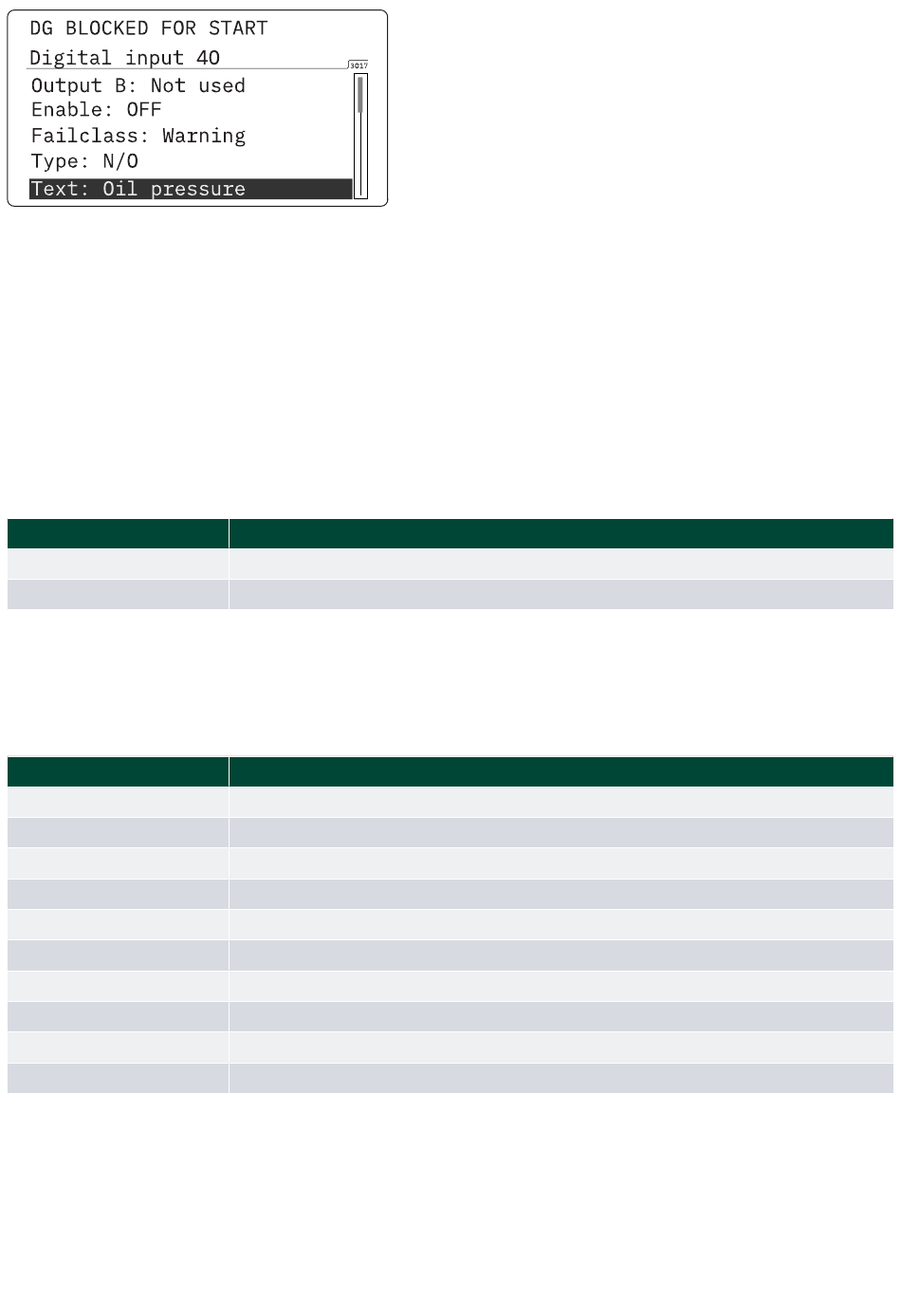

9.2 DC Relaisausgänge
Die Steuerung verfügt standardmäßig über 12 x DC-Relaisausgänge. Die Ausgänge sind in zwei Gruppen mit
unterschiedlichen elektrischen Eigenschaften unterteilt.
Alle Ausgänge sind konfigurierbar, sofern nicht anders angegeben.
Relaisausgänge, Gruppe 1
Elektrische Eigenschaften
• Spannung: 0 bis 36 V DC
• Strom: 15 A DC Einschaltstrom, 3 A DC Dauerstrom
Relaiskontakte
Relais 05
Relais 06
Relaisausgänge, Gruppe 2
Elektrische Eigenschaften
• Spannung: 4,5 bis 36 V DC
• Strom: 2 A DC Einschaltstrom, 0,5 A DC Dauerstrom
Relaiskontakte
Relais 09
Relais 10
Relais 11
Relais 12
Relais 13
Relais 14
Relais 15
Relais 16
Relais 17
Relais 18
ANMERKUNG * Nicht konfigurierbar
9.2.1 Konfigurieren Sie einen Relaisausgang
Verwenden Sie die Utility-Software unter E/A & Hardware-Setup, DO 5 - 18 zur Konfiguration der Relaisausgänge.
Designer's handbook 4189341315B DE
Aggregat Werkseinstellung
Betriebsmagnet
Anlasser
Aggregat Werkseinstellung
Startvorbereitung
Stoppmagnet
Status in Ordnung
Hupe
Keine Werkseinstellung
Keine Werkseinstellung
Ns EIN Relais
Ns AUS Relais
Gs EIN Relais*
Gs AUS Relais*
