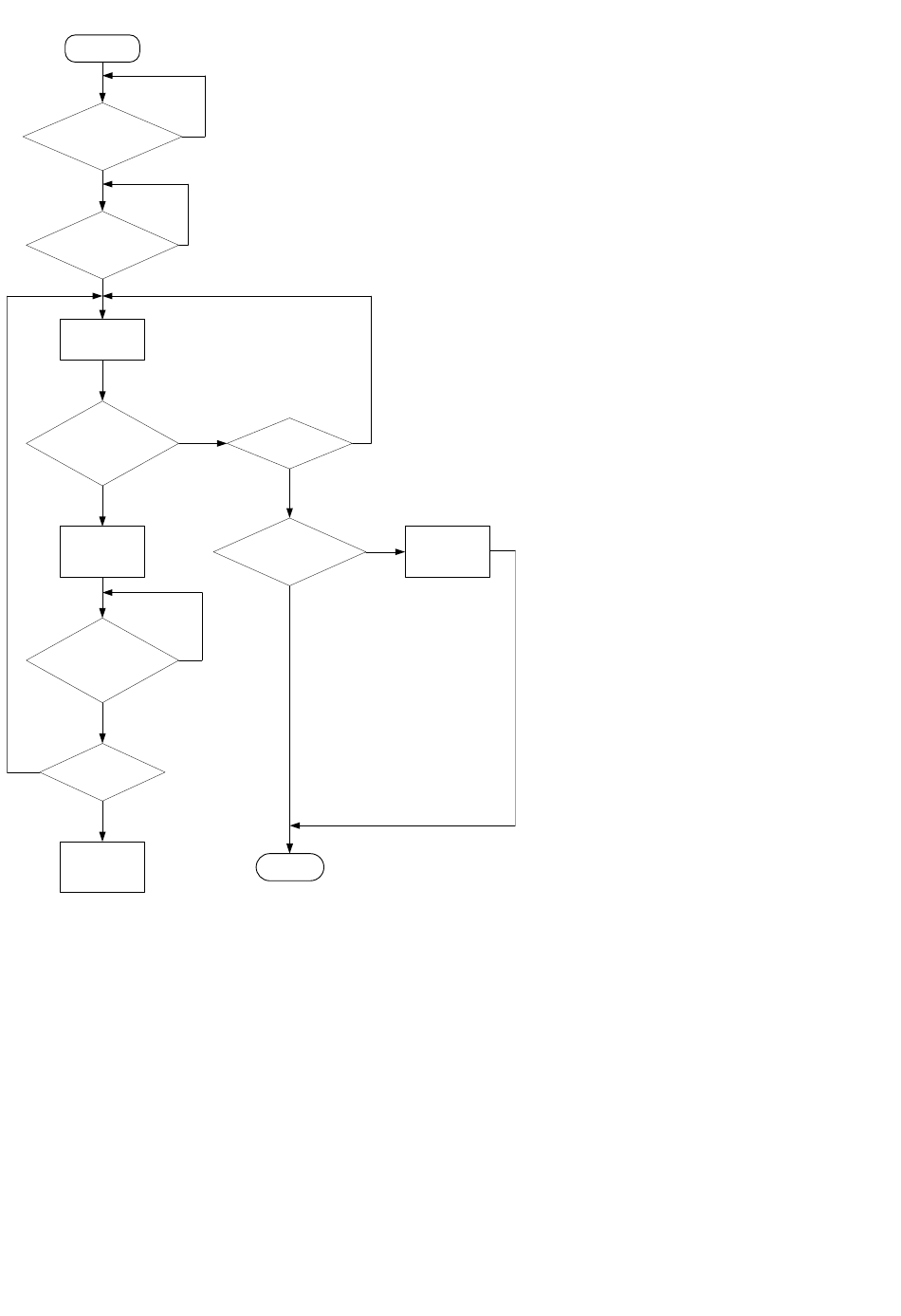

Startsequenz-Flussdiagramm
Start
Start condition
OK
Yes
No
Start prepare
timer
Yes
Start relay
ON
Start relay timer
timeout
Yes
Off relay
ON
Stop relay timer
timed out
Yes
No Max start
attempts
Yes
Start failure
alarm
5.2.2 Bedingungen Start-Sequenz
Die Auslösung der Startsequenz wird durch diese Multi-Eingangsbedingungen gesteuert:
• RMI Öldruck
• RMI Wassertemperatur
• RMI Füllstand
• RMI benutzerdefiniert
• Binäreingang
Ist zum Beispiel kein ausreichender Öldruck aufgebaut, schaltet das Anlasserrelais den Anlassermotor nicht ein.
Sie können diese Multi-Eingangsbedingungen nur mit der Utility-Software konfigurieren.
