ANMERKUNG Wird die Nachlaufzeit auf 0,0 s eingestellt, erfolgt eine unendliche Nachlaufzeit.

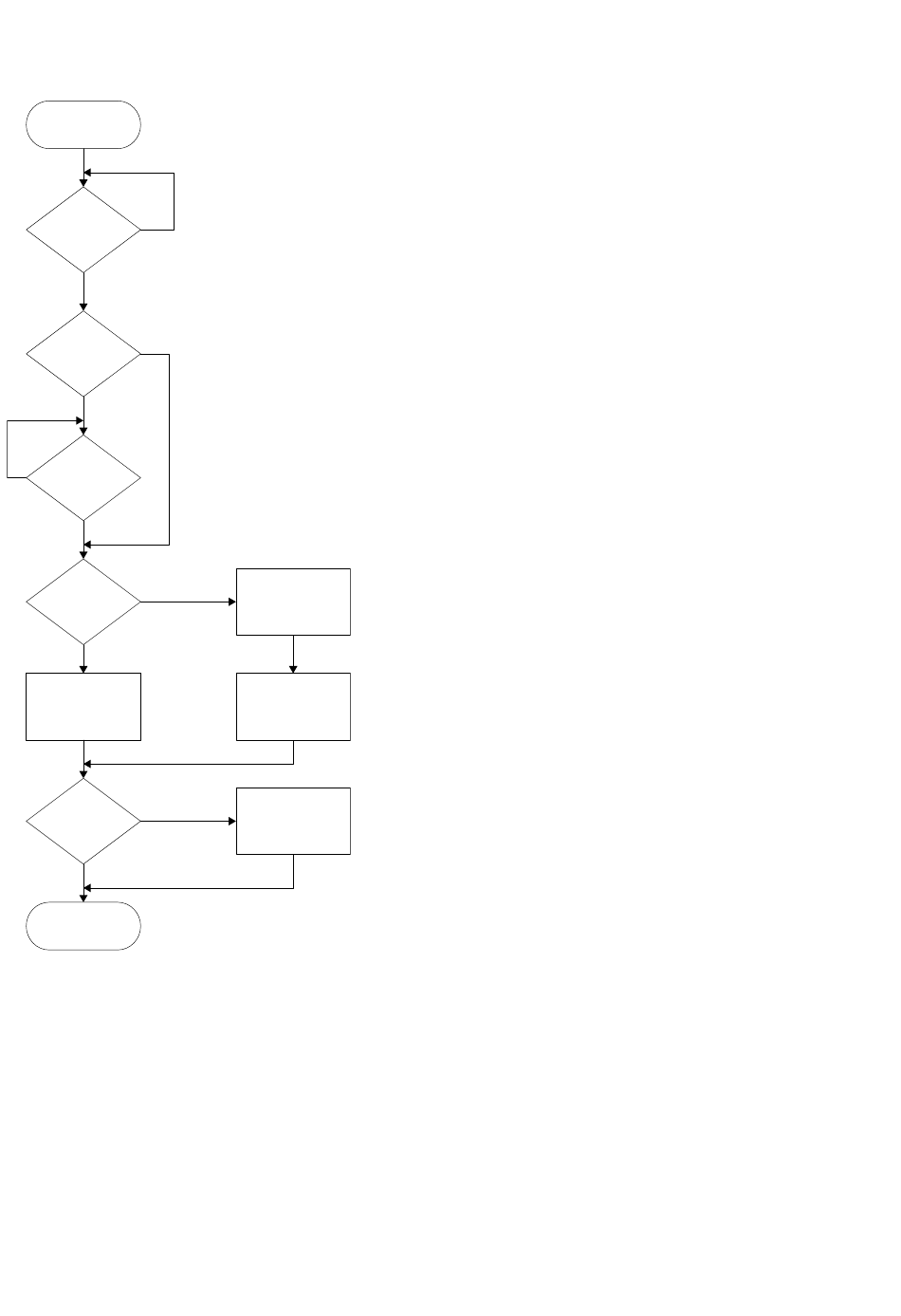

5.4.4 Stoppsequenz-Flussdiagramm
Start
Stop
conditions
No
OK
Yes
AUTO
mode
No
Yes
No Cool down
timer run
out
Yes
Run coil
No
Yes
Deactivate
"Stop relay"
Engine
stopped
No
Yes
End
5.5 Leerlauf
Der Leerlaufbetrieb ändert die Start- und Stoppsequenzen, damit der Motor auch bei niedrigen Temperaturen laufen kann.
Diese Funktion wird typischerweise in Anlagen verwendet, in denen der Motor bei niedrigen Temperaturen arbeiten muss.
Dies kann zu Startproblemen führen oder den Motor beschädigen. Sie können die Funktion auch verwenden, wenn der
Motor bei niedriger Drehzahl laufen muss, bis eine bestimmte Temperatur erreicht ist.
Sie ist mit und ohne Timer möglich. Es gibt einen Timer für die Startsequenz und einen für die Stoppsequenz. Die Timer
machen die Funktion flexibel.
Sie müssen den DZR für die Leerlauffunktion mit einem digitalen Signal von der Steuerung vorbereiten.
